خصائص المواد وفقًا لمعيار ASTM A105 (الخصائص الميكانيكية والفيزيائية)

يُعدّ ASTM A105 مادةً فولاذيةً كربونيةً مطروقةً تُستخدم على نطاق واسع في أنظمة أنابيب الضغط. يتميز بقوة ميكانيكية موثوقة، حيث تبلغ قوة الشد الدنيا 485 ميجا باسكال (70 كيلوباسكال)، وقوة الخضوع 250 ميجا باسكال (36 كيلوباسكال)، وتتراوح صلابته بين 137 و187 برينل. إضافةً إلى ذلك، يعمل هذا الفولاذ بأمان في نطاق درجات حرارة يتراوح بين -29 درجة مئوية و425 درجة مئوية (-20 درجة فهرنهايت إلى 800 درجة فهرنهايت)، مما يجعله مثاليًا للشفاه والوصلات والصمامات في صناعات النفط والغاز والبتروكيماويات وتوليد الطاقة. بفضل تركيبته الكيميائية المستقرة وعملية التشكيل المُحكمة، يضمن ASTM A105 أداءً ثابتًا تحت الضغط وفي ظروف التشغيل ذات درجات الحرارة المرتفعة نسبيًا.

نطاق مادة ومعيار ASTM A105
يُعدّ ASTM A105 (ASME SA105) معيارًا للفولاذ الكربوني المطروق لمكونات أنابيب الضغط، مثل الشفاه والوصلات والصمامات. صُممت هذه المادة للعمل في درجات حرارة تتراوح بين -29 درجة مئوية و425 درجة مئوية (-20 درجة فهرنهايت إلى 800 درجة فهرنهايت)، مع حد أدنى من الخصائص الميكانيكية يبلغ 485 ميجا باسكال لقوة الشد، و250 ميجا باسكال لقوة الخضوع، و137-187 وحدة برينل. تُستخدم على نطاق واسع في أنظمة أنابيب النفط والغاز والبتروكيماويات والطاقة، حيث تُعدّ القوة والموثوقية من المتطلبات الأساسية.

يبحث المهندسون عن "خصائص مادة ASTM A105" للتأكد من توافق تصنيف الضغط، وسهولة التشغيل، واختيار المادة المناسبة لتصميم الأنابيب الصناعية.
ما هي مادة ASTM A105؟
مواصفة ASTM A105 هي مواصفة لمكونات الفولاذ الكربوني المطروق المستخدمة في أنظمة الضغط. تُعرف أيضًا باسم ASME SA105 عند تطبيقها على متطلبات أوعية الضغط والغلايات. تُستخدم هذه المادة على نطاق واسع في مكونات أنظمة الأنابيب التي تتطلب القوة وسهولة التشغيل والكفاءة من حيث التكلفة.


ما هي مادة ASTM A105؟
مواصفة ASTM A105 هي مواصفة لمكونات الفولاذ الكربوني المطروق المستخدمة في أنظمة الضغط. تُعرف أيضًا باسم ASME SA105 عند تطبيقها على متطلبات أوعية الضغط والغلايات. تشمل التطبيقات النموذجية ما يلي:
شفاه الأنابيب (WN، SO، BL، SW)
وصلات الأنابيب المطروقة (أكواع، وصلات ثلاثية، مخفضات)
الصمامات ومكونات حفظ الضغط
أنظمة خطوط الأنابيب الصناعية
ملاحظة: علاوة على ذلك، صُمم معيار ASTM A105 خصيصًا للبيئات غير المسببة للتآكل في ظل ظروف ضغط ودرجة حرارة معتدلة.

الخواص الميكانيكية لمعيار ASTM A105 (وفقًا لمعيار ASTM A105)
تحدد الخواص الميكانيكية أداء معيار ASTM A105 تحت تأثير الحمل والضغط والتشوه. تضمن هذه القيم الاستخدام الآمن في أنظمة الضغط العالي.
قوة الشد وقوة الخضوع
قوة الشد: ≥ 485 ميجا باسكال (70 كيلوباسكال)
قوة الخضوع: ≥ 250 ميجا باسكال (36 كيلوباسكال)
أداء المطيلية
الاستطالة: ≥ 22% (في الظروف القياسية)
الاستطالة: حتى 30% (في المقاطع السميكة)
انخفاض المساحة: ≥ 30%
الصلابة
نطاق الصلابة: 137 – 187 HBW
الحد الأقصى: 197 HBW

النتيجة: يوفر معيار ASTM A105 مزيجًا مثاليًا من القوة والمرونة للمكونات المطروقة.

Category	Property	Requirement	Unit	Engineering Notes
Strength	Tensile Strength	≥ 70 (485)	ksi (MPa)	Minimum strength for pressure-retaining forged components
Strength	Yield Strength	≥ 36 (250)	ksi (MPa)	Defined by 0.2% offset or extension-under-load method
Toughness	Reduction of Area	≥ 30	%	Indicates forging integrity and ductility level
Hardness	Brinell Hardness	≤ 187	HBW	Typical working range 137–187 HBW

Elongation Requirements

Test Condition	Requirement	Unit	Description
Standard Round Specimen (2 in / 50 mm or 4D proportional)	≥ 22	%	Basic tensile test condition
Strip Test (Wall thickness ≥ 7.9 mm / 5/16 in.)	≥ 30	%	Base elongation requirement for thicker sections
Strip Test Adjustment Rule	−1.5% per 0.8 mm reduction	%	Applied for thickness below 7.9 mm
Special Small Forgings	Per ASTM Section 8.3.4	Variable	Applies to limited-size forgings

Mechanical Testing & Definition Notes

Item	Description
Tensile Test	Measures maximum load-bearing capacity before fracture
Yield Strength	Stress point where permanent deformation begins
Hardness Test	Ensures machinability and wear resistance balance
Reduction of Area	Evaluates forging quality and internal soundness
Elongation Variation	Depends on specimen type and wall thickness

المعالجة الحرارية وحالة المادة وفقًا لمعيار ASTM A105
قد تخضع المشغولات المطروقة وفقًا لمعيار ASTM A105 لعمليات معالجة حرارية مختلفة حسب متطلبات التطبيق.

تشمل الحالات الشائعة ما يلي:
التطبيع (A105N)
التلدين
التبريد السريع والتطبيع (للتطبيقات الخاصة)
تحسن المعالجة الحرارية ما يلي:
تحسين بنية الحبيبات
التجانس الميكانيكي
مقاومة الصدمات
تقليل الإجهاد الداخلي

الدرجات الفرعية وحالاتها وفقًا لمعيار ASTM A105
على الرغم من أن معيار ASTM A105 هو مواصفة واحدة، إلا أن حالات مختلفة تُستخدم على نطاق واسع في الممارسة الهندسية.

Grade	Condition	Key Feature	Application
A105	As-forged	Standard condition	General service
A105N	Normalized	Improved toughness	High-pressure pipelines
A105QT	Quenched & tempered	Higher strength	Severe service conditions
A105 Modified	Customized	Project-specific	OEM applications

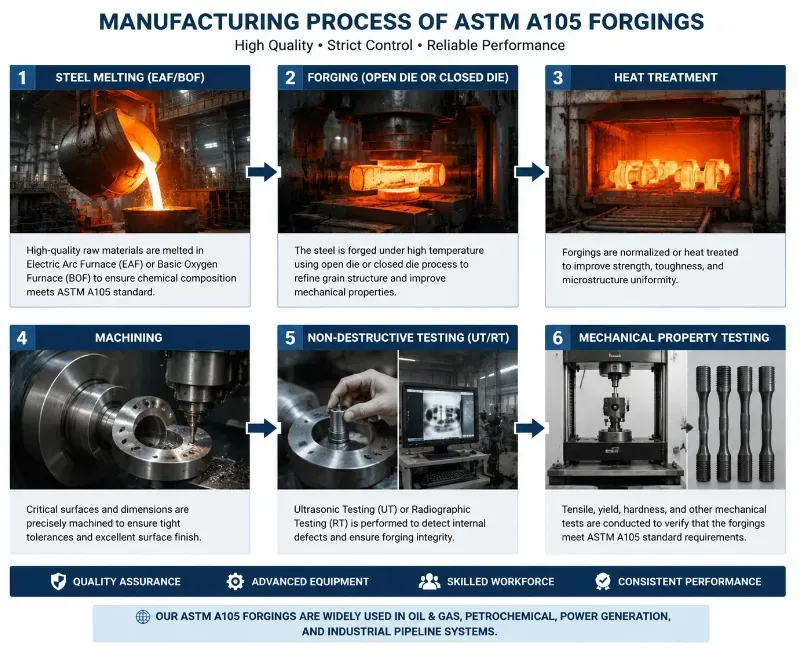

عملية تصنيع المشغولات المطروقة وفقًا لمعيار ASTM A105
تُصنّع مكونات ASTM A105 من خلال عملية صناعية مضبوطة:
صهر الفولاذ (باستخدام فرن القوس الكهربائي/فرن الأكسجين القاعدي)
التشكيل (باستخدام قالب مفتوح أو قالب مغلق)
المعالجة الحرارية
التشغيل الآلي
الاختبار غير المتلف (باستخدام الموجات فوق الصوتية/الأشعة السينية)
اختبار الخواص الميكانيكية
تضمن هذه العملية بنية مجهرية كثيفة وأداءً ميكانيكيًا ثابتًا.

الأسئلة الشائعة
1. ما هي استخدامات فولاذ ASTM A105؟

يُستخدم فولاذ ASTM A105 في مكونات أنابيب الصلب الكربوني المطروق، مثل الفلنجات والوصلات والصمامات في أنظمة الضغط.

2. ما هي قوة الشد لفولاذ ASTM A105؟

أدنى قوة شد هي 485 ميجا باسكال (70 كيلو باسكال).

3. ما هي صلابة فولاذ ASTM A105؟

يتراوح نطاق الصلابة عادةً بين 137 و187 وحدة برينل.

4. ما هو نطاق درجة حرارة التشغيل لفولاذ ASTM A105؟

يُناسب فولاذ ASTM A105 درجات حرارة تشغيل تتراوح بين -29 درجة مئوية و425 درجة مئوية.

5. ما الفرق بين A105 وA105N؟

يخضع فولاذ A105N لعملية التطبيع، مما يُحسّن بنية الحبيبات والمتانة مقارنةً بفولاذ A105 القياسي.
