الاختلافات الرئيسية ودليل الاختيار بين معيار ASTM A105 ومعيار A105N

إذا كنت قد بحثت عن ASTM A105 مقابل A105N، فمن المحتمل أنك لاحظت أن العديد من مواقع الويب تقدم تفسيرات متضاربة. يزعم البعض أن A105N عبارة عن مادة مختلفة، بينما يصف البعض الآخر ASTM A105 بأنه مجرد فولاذ "مزور". في الواقع، لا يعكس أي من البيانين مواصفات ASTM بشكل كامل.

الحقيقة أبسط من ذلك بكثير. ASTM A105 و ASTM A105N يشتركان في نفس مواصفات المواد والتركيب الكيميائي. الفرق الأساسي يكمن في حالة المعالجة الحرارية. تشير اللاحقة "N" إلى أن الحدادة قد تم تطبيعها بعد التصنيع، مما ينتج بنية حبيبية أكثر اتساقًا ويحسن اتساق خواصها الميكانيكية.

لا يؤدي هذا الاختلاف إلى إنشاء درجة فولاذية جديدة، كما أنه لا يغير متطلبات التركيب الكيميائي الخاصة بـ ASTM. بدلاً من ذلك، فإنه يحدد حالة التصنيع للمكون المطروق. سواء كنت تشتري الشفاه أو التركيبات أو الصمامات أو مكونات الأنابيب المطروقة الأخرى، فإن فهم الفرق بين ASTM A105 وA105N يساعدك على اختيار المادة الصحيحة، والامتثال لمواصفات المشروع، وتجنب التكاليف غير الضرورية.

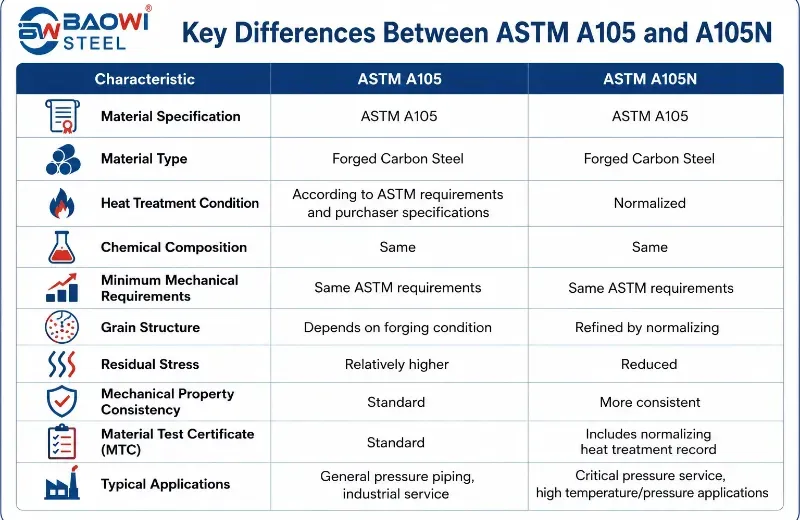

ASTM A105 مقابل A105N في لمحة

قبل استكشاف كل موضوع بالتفصيل، يلخص جدول المقارنة التالي الاختلافات الرئيسية بين ASTM A105 وA105N.

Feature	ASTM A105	ASTM A105N
ASTM Specification	ASTM A105	ASTM A105
Material Type	Forged Carbon Steel	Forged Carbon Steel
Steel Grade	Same	Same
Heat Treatment	According to ASTM requirements and purchaser specifications	Normalized
Chemical Composition	Same	Same
Minimum Mechanical Requirements	Same ASTM requirements	Same ASTM requirements
Grain Structure	Depends on forging condition	Refined by normalizing
Residual Stress	Relatively higher	Reduced
Mechanical Property Consistency	Standard	More consistent
Typical Applications	General pressure piping	Critical pressure service

إجابة مختصرة:
الفولاذ A105N ليس نوعًا مختلفًا من الفولاذ. إنه فولاذ ASTM A105 مُورّد في حالته المُعالجة حراريًا. يبقى تركيبه الكيميائي دون تغيير، بينما تُحسّن المعالجة الحرارية بنية الحبيبات وتُعزز ثبات الأداء الميكانيكي.

ما هو معيار ASTM A105؟
ASTM A105 هو معيار قياسي لمكونات أنابيب الصلب الكربوني المطروق، المصممة للاستخدام في أنظمة الضغط عند درجات الحرارة المحيطة والمرتفعة.
يُعدّ هذا المعيار من أكثر أنواع الصلب الكربوني المطروق شيوعًا في العالم، نظرًا لما يوفره من توازن ممتاز بين القوة، وسهولة اللحام، وسهولة التشغيل، والتكلفة.

يُنتج المصنّعون عادةً المكونات التالية من ASTM A105:
شفاه لحام العنق
شفاه الانزلاق
شفاه الإغلاق
شفاه اللحام المقبسية
شفاه ملولبة
وصلات الأنابيب المطروقة
أجسام الصمامات
مكونات حفظ الضغط

معنى ASTM A105N
لا يُعدّ ASTM A105N مواصفةً منفصلةً للمادة.

بل يشير إلى ASTM A105 الذي خضع لمعالجة حرارية للتطبيع بعد عملية التشكيل.

اللاحقة "N" تعني "مُطَبَّع".

التطبيع هو أحد أكثر عمليات المعالجة الحرارية شيوعًا للفولاذ الكربوني المطروق. فهو يُحسّن بنية الحبيبات الداخلية، ويُقلل الإجهاد المتبقي، ويُعزز الخواص الميكانيكية المتجانسة في جميع أنحاء القطعة المطروقة.

ومن المهم ذكره أن التطبيع لا يُغير التركيب الكيميائي للفولاذ.

لذلك:
ASTM A105 = مواصفات المادة
ASTM A105N = ASTM A105 المُورّد في حالته المُطَبَّعة
غالبًا ما يُساء فهم هذا التمييز في وثائق الشراء والرسومات الهندسية.

لماذا يتضمن A105N الحرف "N"؟

يشير الحرف "N" إلى أن المادة قد خضعت لعملية التطبيع.

تتضمن عملية التطبيع تسخين القطعة المطروقة فوق درجة حرارة التحول الحرجة، والحفاظ على درجة الحرارة المطلوبة لفترة مناسبة، ثم ترك المادة لتبرد بشكل طبيعي في هواء ساكن.


لماذا يتضمن A105N الحرف "N"؟

يشير الحرف "N" إلى أن المادة قد خضعت لعملية التطبيع.

تتضمن عملية التطبيع تسخين القطعة المطروقة فوق درجة حرارة التحول الحرجة، والحفاظ على درجة الحرارة المطلوبة لفترة مناسبة، ثم ترك المادة لتبرد بشكل طبيعي في هواء ساكن. بالمقارنة مع المشغولات المطروقة غير المعالجة، تُنتج هذه العملية ما يلي:
بنية فيريتية-بيرلايتية أدق
تجانسًا أفضل للحبيبات
إجهادًا داخليًا أقل
ثباتًا أفضل للأبعاد
خواصًا ميكانيكية أكثر اتساقًا
تُفسر هذه التحسينات سببَ لجوء العديد من شركات المقاولات الهندسية وشركات الهندسة والمشتريات والإنشاءات إلى استخدام فولاذ A105N في تطبيقات أنابيب الضغط الحرجة.

مع ذلك، من المهم فهم أن مواصفات ASTM لا تُعرّف فولاذ A105N على أنه فولاذ ذو مقاومة أعلى. بل تُحسّن المعالجة الحرارية الاتساق مع الحفاظ على الامتثال لمتطلبات الخواص الميكانيكية نفسها لمواصفات ASTM.

متطلبات المعالجة الحرارية لفولاذ ASTM A105
من أكثر المفاهيم الخاطئة شيوعًا أن ASTM A105 تعني دائمًا "كما هو مطروق".

لا تُعرّف مواصفات ASTM A105 المادة بهذه الطريقة.
بل قد تُورّد المشغولات المطروقة بظروف معالجة حرارية مختلفة بناءً على:
متطلبات المشتري
ممارسات التصنيع
حجم المشغولة المطروقة
مواصفات المشروع المطبقة
متطلبات إضافية
تشمل ظروف التصنيع المحتملة ما يلي:

Heat Treatment Condition	Typical Application
As-Forged (when permitted)	General industrial applications
Annealed	Improved machinability
Normalized	Improved grain uniformity
Normalized and Tempered (when specified)	Special engineering requirements

لذا، لا ينبغي تفسير معيار ASTM A105 على أنه يعني "فولاذ غير معالج".

إذا نصّت مواصفات المشروع صراحةً على استخدام معيار ASTM A105N، فيجب معالجة المشغولة بالتطبيع، ويجب ذكر المعالجة الحرارية في شهادة اختبار المواد (MTC).

التركيب الكيميائي لمعياري ASTM A105 و A105N
من الأسئلة الشائعة الأخرى: هل يحتوي معيار ASTM A105N على عناصر سبائك مختلفة؟

الإجابة: لا.
يتبع كل من معياري ASTM A105 و ASTM A105N نفس حدود التركيب الكيميائي المحددة في معيار ASTM A105.
تُغيّر المعالجة الحرارية بنية الحبيبات الداخلية، لكنها لا تُغيّر التركيب الكيميائي.

مقارنة التركيب الكيميائي

Element	ASTM A105	ASTM A105N
Carbon (C)	≤ 0.35%	≤ 0.35%
Manganese (Mn)	0.60–1.05%	0.60–1.05%
Silicon (Si)	0.10–0.35%	0.10–0.35%
Phosphorus (P)	≤ 0.035%	≤ 0.035%
Sulfur (S)	≤ 0.040%	≤ 0.040%
Copper (Cu)	≤ 0.40%	≤ 0.40%
Nickel (Ni)	≤ 0.40%	≤ 0.40%
Chromium (Cr)	≤ 0.30%	≤ 0.30%
Molybdenum (Mo)	≤ 0.12%	≤ 0.12%
Vanadium (V)	≤ 0.08%	≤ 0.08%

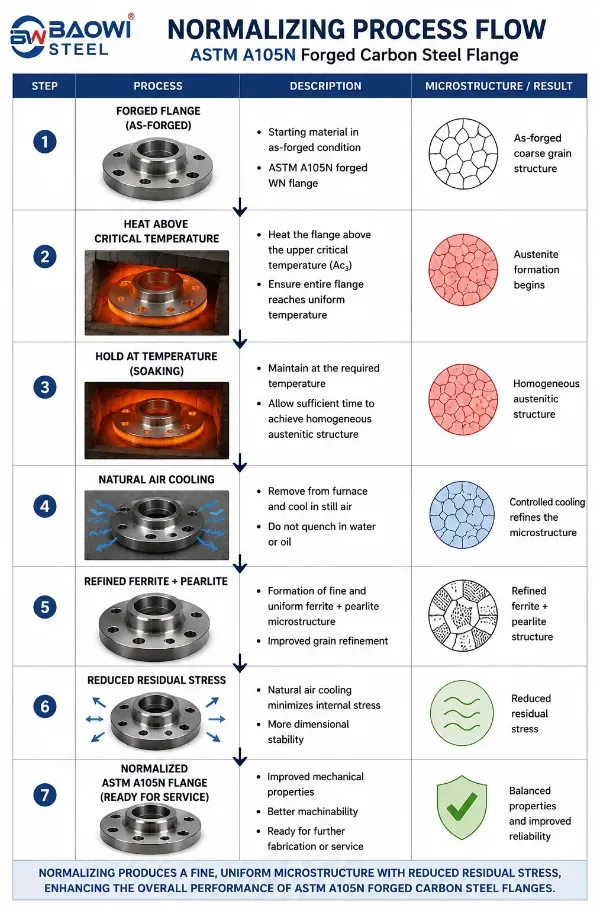

عملية التطبيع لسبائك ASTM A105N: المعالجة الحرارية خطوة بخطوة
تُكسب عملية التطبيع سبائك ASTM A105N بنية حبيبية دقيقة وخواص ميكانيكية متوازنة. خلال المعالجة الحرارية، تُسخّن الحافة المطروقة فوق درجة حرارتها الحرجة، وتُثبّت عند هذه الدرجة لفترة كافية لتشكيل بنية أوستنيتية متجانسة، ثم تُبرّد طبيعيًا في هواء ساكن. تُحسّن هذه العملية البنية المجهرية للفريت والبيرلايت، وتقلل الإجهاد المتبقي، وتُعزز المتانة والقوة والثبات الأبعاد.

يُفضّل استخدام سبيكة A105N في تطبيقات الضغط ودرجات الحرارة المرتفعة، لأن عملية التطبيع تُحسّن من تجانس البنية المجهرية والاتساق الميكانيكي. يعكس هذا البيان الممارسات الهندسية الشائعة، ولا يعني أن معيار ASTM يُخصّص تصنيفًا حراريًا أعلى لسبيكة A105N.


تطبيقات ASTM A105 وA105N

تُستخدم كلتا السبيكتين ASTM A105 وA105N على نطاق واسع في أنظمة الأنابيب عالية الضغط في قطاعات النفط والغاز، والبتروكيماويات، وتوليد الطاقة، والصناعات التحويلية. ويتم تشكيلهما عادةً إلى مجموعة واسعة من مكونات الأنابيب، بما في ذلك الفلنجات، ووصلات الأنابيب، والصمامات، والمرفقات، والمحولات، والمخفضات، وذلك حسب متطلبات نظام الأنابيب.




تطبيقات شائعة لـ ASTM A105
يُستخدم ASTM A105 على نطاق واسع في:
فلنجات اللحام العنقي
فلنجات الانزلاق
فلنجات الإغلاق
فلنجات ملولبة
فلنجات اللحام المقبسية
وصلات مطروقة
أجسام الصمامات
مكونات أنابيب الضغط
تشمل الصناعات النموذجية:
معالجة المياه
التدفئة والتهوية وتكييف الهواء
الحماية من الحرائق
التصنيع العام
النفط والغاز
مصانع الكيماويات

تطبيقات شائعة لـ ASTM A105N
يُستخدم A105N عادةً في المشاريع التي تتطلب معالجة حرارية موثقة وخصائص ميكانيكية أكثر اتساقًا.

تشمل التطبيقات النموذجية:
مصافي النفط
مصانع البتروكيماويات
أنظمة توزيع البخار
منشآت الغاز الطبيعي المسال
المنصات البحرية
محطات توليد الطاقة
خطوط أنابيب العمليات عالية الضغط
مشاريع الهندسة والمشتريات والإنشاء

الأسئلة الشائعة
هل ASTM A105N مادة مختلفة؟

لا. إنّ ASTM A105N هو نفسه ASTM A105 المُورّد بعد المعالجة الحرارية بالتطبيع. ويستخدم نفس مواصفات المادة والتركيب الكيميائي.

هل يشير الحرف "N" إلى التطبيع؟

نعم. يشير الحرف "N" إلى أن المشغولة قد خضعت لمعالجة حرارية بالتطبيع.

هل يختلف التركيب الكيميائي؟

لا. يتطابق كل من ASTM A105 وA105N في حدود التركيب الكيميائي. فالمعالجة الحرارية تُغيّر البنية المجهرية، لا التركيب الكيميائي.

هل يتمتع A105N بقوة أعلى؟

تشترط مواصفات ASTM نفس الحد الأدنى من الخواص الميكانيكية لكلا المادتين. ومع ذلك، غالبًا ما تُظهر المشغولات المُطَبَّعة نتائج اختبارات إنتاج أكثر اتساقًا نظرًا لبنيتها الحبيبية المُحسَّنة.

أيّ المادتين أفضل للاستخدام في درجات الحرارة المرتفعة؟
تُفضّل العديد من المواصفات الهندسية استخدام A105N في درجات الحرارة المرتفعة والضغط العالي، لأنّ التطبيع يُحسّن تجانس البنية المجهرية والاتساق الميكانيكي.

الخلاصة
على الرغم من أن معياري ASTM A105 وASTM A105N يتشاركان نفس التركيب الكيميائي ومتطلبات الخواص الميكانيكية، إلا أن الاختلاف الرئيسي يكمن في ظروف المعالجة الحرارية. يُورَّد معيار ASTM A105 في حالته الأصلية بعد التشكيل ما لم يُنص على خلاف ذلك، بينما يُخضع معيار ASTM A105N لعملية التطبيع بعد التشكيل لتحسين بنية الحبيبات وتعزيز المتانة والليونة والاتساق الميكانيكي. ونتيجةً لذلك، يُفضَّل استخدام معيار A105N غالبًا في أنظمة الأنابيب الحساسة، والتطبيقات التي تعمل في درجات حرارة منخفضة، والتطبيقات التي تتطلب موثوقية عالية. في حال عدم تحديد معالجة التطبيع، يُوفِّر معيار ASTM A105 عمومًا حلاً أكثر اقتصادية لتطبيقات الضغط ودرجة الحرارة القياسية.

اقرأ المزيد

ما هو معيار ASTM A105؟

الدليل الشامل لشفة ASTM A105

مواصفات مادة ASTM A105

تطبيقات ومزايا شفة ASTM A105 المنزلقة

أبعاد شفة ASTM A105 WN وتصنيف الضغط
