Bridas ASTM A182: Explicación de los valores nominales de presión y temperatura

Las bridas ASTM A182 se utilizan ampliamente en sistemas de tuberías de alta presión y alta temperatura en sectores como el petróleo y el gas, plantas petroquímicas, generación de energía, plataformas marinas y unidades de refinería. Estas bridas no tienen un valor de presión único y fijo; por el contrario, su rendimiento depende de una combinación de la clase de brida (150–2500), el grado del material (como F304, F316, F5, F11, F22 y F51) y las condiciones de temperatura operativa.

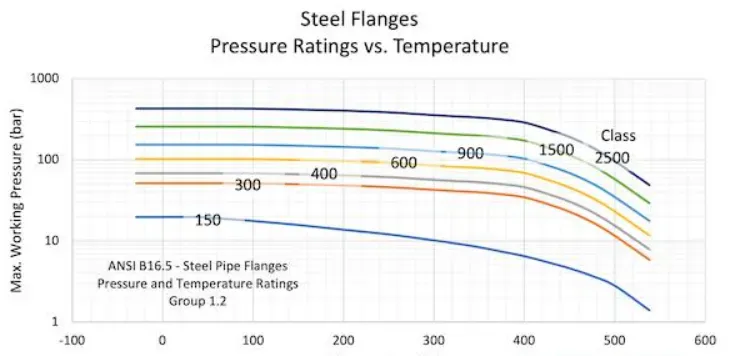

En la práctica de ingeniería, la capacidad de presión de una brida disminuye a medida que aumenta la temperatura, ya que la resistencia del material se reduce bajo estrés térmico. Por ello, los ingenieros deben consultar siempre las tablas de clasificación de presión-temperatura de las normas ASME B16.5 o ASME B16.47 para determinar la clase de brida adecuada antes de aprobar el diseño del sistema.

Este artículo explica cómo funcionan las clasificaciones de las bridas ASTM A182, cómo las normas ASME definen los límites de presión, cómo afecta la temperatura al rendimiento y cómo los ingenieros seleccionan la clase de brida correcta en sistemas de tuberías reales. También incluye tablas comparativas, pasos para la selección y criterios prácticos de ingeniería para respaldar decisiones de diseño seguras y rentables.

1. ¿Qué es una brida ASTM A182?

ASTM A182 es una especificación de materiales que abarca bridas, accesorios, válvulas y componentes similares de acero aleado y acero inoxidable (forjados o laminados) utilizados en servicios de alta temperatura y alta presión. Estas bridas están diseñadas para entornos industriales críticos donde se requieren simultáneamente resistencia mecánica, resistencia a la corrosión y estabilidad térmica.
Los grados comunes de ASTM A182 incluyen:
F304 / F304L → servicio general de acero inoxidable
F316 / F316L → resistencia a la corrosión por cloruros
F321 → acero inoxidable estabilizado para alta temperatura
F5 → acero aleado al Cr-Mo para servicio a temperaturas elevadas
F11 / F22 → sistemas de vapor a alta presión y refinerías
F51 (Dúplex) → alta resistencia + resistencia a la corrosión
Cada grado se comporta de manera diferente bajo presión y temperatura, lo que afecta directamente a la selección de la clasificación de la brida.

2. ¿Qué es la clasificación de presión de una brida?

La clasificación de presión de una brida (también denominada clase de brida o clase de presión) define la presión máxima de trabajo admisible (MAWP, por sus siglas en inglés) que una brida puede soportar de forma segura a una temperatura determinada. En términos de ingeniería sencillos:
Clase superior = mayor capacidad de presión
Clase inferior = menor capacidad de presión
Temperatura más alta = menor presión admisible
Por ejemplo:
Clase 150: sistemas de servicios auxiliares de baja presión
Clase 300: tuberías industriales de uso general
Clase 600: sistemas de vapor de alta presión
Clases 900–2500: aplicaciones de alta presión y en instalaciones *offshore* (mar adentro)
Las clasificaciones de presión de las bridas están estandarizadas para garantizar la compatibilidad global y la seguridad en el diseño de tuberías.

3. Tabla de clasificación de presión de bridas para ASTM A182 Gr F304/304L

A continuación, se presenta una tabla que muestra la presión máxima (en psi) para bridas fabricadas en ASTM A182 Gr F304/304L a temperaturas crecientes, para diversas clases de presión (150, 300, 400, 600, 900, 1500, 2500):

Temperature (F)	Class 150	Class 300	Class 400	Class 600	Class 900	Class 1500	Class 2500
100	275	720	960	1440	2160	3600	6000
200	230	600	800	1200	1800	3000	5000
300	205	560	745	1120	1680	2800	4665
400	190	515	685	1030	1545	2570	4280
500	170	480	635	955	1430	2390	3980
600	140	450	600	900	1350	2250	3750
700	115	430	570	860	1290	2150	3580
800	95	410	545	815	1220	2030	3390
900	75	375	500	750	1130	1880	3145
1000	50	350	465	700	1045	1740	2900

Tabla de clasificación de presión para bridas de ASTM A182 Gr F316/316L
A continuación, se presenta una tabla que muestra la presión máxima (en psi) para bridas fabricadas en ASTM A182 Gr F316/316L a temperaturas crecientes, para diversas clases de presión (150, 300, 400, 600, 900, 1500, 2500):

Temperature (F)	Class 150	Class 300	Class 400	Class 600	Class 900	Class 1500	Class 2500
100	275	720	960	1440	2160	3600	6000
200	230	600	800	1200	1800	3000	5000
300	215	560	745	1120	1680	2800	4665
400	200	515	685	1030	1545	2570	4280
500	185	480	635	955	1430	2390	3980
600	165	450	600	900	1350	2250	3750
700	140	430	570	860	1290	2150	3580
800	125	410	545	815	1220	2030	3390
900	110	375	500	750	1130	1880	3145
1000	95	350	465	700	1045	1740	2900

Tabla de clasificación de presión de bridas para ASTM A182 Gr F51 (acero inoxidable dúplex)
A continuación se presenta una tabla que muestra la presión máxima (en psi) para bridas fabricadas en ASTM A182 Gr F51 (acero inoxidable dúplex) a temperaturas crecientes, para diversas clases de presión (150, 300, 400, 600, 900, 1500, 2500):

Temperature (F)	Class 150	Class 300	Class 400	Class 600	Class 900	Class 1500	Class 2500
100	290	750	1000	1500	2250	3750	6250
200	260	680	905	1360	2040	3400	5665
300	230	655	870	1315	1975	3290	5480
400	210	635	840	1265	1900	3165	5275
500	195	600	800	1200	1800	3000	5000
600	170	570	760	1140	1710	2850	4750
700	140	550	735	1100	1650	2750	4585
800	115	525	700	1050	1580	2630	4380
900	90	450	600	900	1350	2250	3750
1000	65	410	545	820	1230	2050	3420

4. Tipos de clasificaciones de bridas

Las bridas son componentes esenciales en los sistemas de tuberías, ya que permiten conectar y desconectar tuberías manteniendo la contención de la presión y la integridad del sistema. Para garantizar la seguridad y la intercambiabilidad, las clasificaciones de las bridas están estandarizadas por organizaciones como ANSI y ASME, las cuales definen la presión máxima admisible que una brida puede soportar a temperaturas específicas.
ANSI/ASME B16.5:
Esta norma se aplica a bridas y accesorios bridados de ½ pulgada a 24 pulgadas (DN15–DN600). Define clases de presión de 150 a 2500, donde cada clase representa la capacidad de presión admisible de la brida a diferentes temperaturas.

ANSI/ASME B16.47:
Esta norma se utiliza para bridas de mayor diámetro, desde 26 pulgadas hasta 60 pulgadas (DN650–DN1500). Abarca clases de presión de 75 a 900, siguiendo el mismo principio de clasificación presión-temperatura que la norma B16.5.


ASME B16.5/B16.47 es una norma relativa a las dimensiones y clasificaciones de presión de las bridas, que especifica los límites máximos de presión para diversas clases (que van de 150 a 2500) a diferentes temperaturas; por el contrario, ASTM A182 es una norma de materiales que define la composición química y las propiedades mecánicas de aceros forjados como F304, F316 y F5. Estas normas deben utilizarse conjuntamente: la primera determina la "clase y la curva de clasificación presión-temperatura" de la brida, mientras que la segunda dicta el "material de construcción". En última instancia, la capacidad segura de la brida para soportar presión se determina mediante la combinación de las clasificaciones presión-temperatura de ASME y las propiedades del material según ASTM A182.

5. Factores que afectan a las clasificaciones presión-temperatura

5.1. Efecto de la temperatura
A medida que aumenta la temperatura, disminuye la resistencia del acero, lo que reduce la presión admisible.

5.2. Grado del material (ASTM A182 F5)
El F5 es un acero aleado al cromo-molibdeno diseñado para servicios a alta temperatura.

5.3. Clase de brida
Las bridas de clase superior pueden soportar niveles de presión significativamente más altos.

5.4. Norma de diseño
Las normas ASME B16.5 y B16.47 definen límites diferentes según el tamaño y la configuración de la brida.

6. Aplicaciones de ingeniería de las bridas ASTM A182 F5

Las bridas ASTM A182 F5 se utilizan ampliamente en:
Tuberías de vapor para generación de energía
Sistemas de refinería de alta temperatura
Unidades de craqueo petroquímico
Sistemas de calderas e intercambiadores de calor
Recipientes a presión y tuberías de proceso

Conclusión

Las bridas ASTM A182 no se definen mediante un único valor de presión fijo. Su capacidad de presión real viene determinada por la combinación de la clase de brida ASME, el grado del material y la temperatura de operación. A medida que aumenta la temperatura, disminuye la presión admisible debido a la reducción de la resistencia del material, lo que hace que una selección adecuada sea fundamental para el diseño seguro de tuberías.

En aplicaciones prácticas de ingeniería, las normas ASME B16.5 y B16.47 proporcionan el sistema de clasificación de presión-temperatura, mientras que la norma ASTM A182 define las propiedades del material, tales como la resistencia a la corrosión, la resistencia mecánica y el comportamiento a altas temperaturas. Solo cuando se utilizan ambas normas conjuntamente, los ingenieros pueden determinar con precisión una selección de bridas segura y fiable.

Por lo tanto, la selección correcta de la clase de brida no es solo un requisito de diseño, sino también un factor clave para garantizar la seguridad del sistema, una larga vida útil y la eficiencia de costes en entornos industriales de alta presión y alta temperatura.
