شفات ASTM A182: شرح تصنيفات الضغط ودرجة الحرارة

تُستخدم حواف ASTM A182 على نطاق واسع في أنظمة الأنابيب ذات الضغط العالي ودرجة الحرارة العالية في قطاعات النفط والغاز، ومصانع البتروكيماويات، ومحطات توليد الطاقة، والمنصات البحرية، ووحدات التكرير. لا تمتلك هذه الحواف قيمة ضغط ثابتة، بل يعتمد أداؤها على مجموعة من العوامل، تشمل فئة الحافة (150-2500)، ونوع المادة (مثل F304، F316، F5، F11، F22، وF51)، وظروف درجة حرارة التشغيل.

في الممارسة الهندسية، تنخفض قدرة تحمل ضغط الحافة مع ارتفاع درجة الحرارة، نظرًا لانخفاض مقاومة المادة تحت تأثير الإجهاد الحراري. لذلك، يجب على المهندسين دائمًا استخدام جداول تصنيف الضغط ودرجة الحرارة وفقًا لمعياري ASME B16.5 أو ASME B16.47 لتحديد فئة الحافة المناسبة قبل الموافقة على تصميم النظام.

تشرح هذه المقالة آلية عمل تصنيفات حواف ASTM A182، وكيف تحدد معايير ASME حدود الضغط، وكيف تؤثر درجة الحرارة على الأداء، وكيف يختار المهندسون فئة الحافة المناسبة في أنظمة الأنابيب العملية. يتضمن هذا الدليل أيضًا جداول مقارنة، وخطوات اختيار، ورؤى هندسية عملية لدعم اتخاذ قرارات تصميم آمنة وفعّالة من حيث التكلفة.

1. ما هي شفة ASTM A182؟

تُعدّ ASTM A182 مواصفةً للمواد تُغطي الشفاه والوصلات والصمامات والمكونات المشابهة المصنوعة من سبائك الصلب المطروقة أو المدرفلة، والفولاذ المقاوم للصدأ، والمستخدمة في التطبيقات ذات درجات الحرارة والضغوط العالية. صُممت هذه الشفاه خصيصًا للبيئات الصناعية الحساسة التي تتطلب قوة ميكانيكية عالية، ومقاومة للتآكل، وثباتًا حراريًا في آنٍ واحد.

تتضمن هذه المواصفة جداول مقارنة، وخطوات اختيار، ورؤى هندسية عملية لدعم اتخاذ قرارات تصميم آمنة وفعّالة من حيث التكلفة. تشمل درجات ASTM A182 الشائعة ما يلي:
F304 / F304L ← فولاذ مقاوم للصدأ للاستخدامات العامة
F316 / F316L ← مقاومة للتآكل الناتج عن الكلوريدات
F321 ← فولاذ مقاوم للصدأ مُثبَّت يتحمل درجات الحرارة العالية
F5 ← فولاذ سبيكي من الكروم والموليبدينوم للاستخدام في درجات الحرارة المرتفعة
F11 / F22 ← أنظمة البخار عالية الضغط وأنظمة التكرير
F51 (ثنائي الطور) ← قوة عالية + مقاومة للتآكل
تختلف خصائص كل درجة تحت الضغط ودرجة الحرارة، مما يؤثر بشكل مباشر على اختيار تصنيف الفلنجة.

2. ما هو تصنيف ضغط الفلنجة؟
يُعرَّف تصنيف ضغط الفلنجة (ويُسمى أيضًا فئة الفلنجة أو فئة الضغط) بأنه أقصى ضغط تشغيل مسموح به (MAWP) يمكن للفلنجة تحمله بأمان عند درجة حرارة معينة.
ما هو تصنيف ضغط الفلنجة؟ ببساطة، من الناحية الهندسية:
فئة أعلى = قدرة تحمل ضغط أعلى
فئة أدنى = قدرة تحمل ضغط أقل
درجة حرارة أعلى = ضغط مسموح به أقل
على سبيل المثال:
أنظمة المرافق منخفضة الضغط من الفئة 150
خطوط الأنابيب الصناعية العامة من الفئة 300
أنظمة البخار عالية الضغط من الفئة 600
تطبيقات الضغط والتطبيقات البحرية من الفئة 900 إلى 2500
تُوحّد تصنيفات الفلنجات لضمان التوافق العالمي والسلامة في تصميم الأنابيب.

3. جدول تصنيف ضغط الفلنجات وفقًا لمعيار ASTM A182 Gr F304/304L

يوضح الجدول أدناه أقصى ضغط (بالرطل لكل بوصة مربعة) للفلنجات المصنوعة من ASTM A182 Gr F304/304L عند درجات حرارة متزايدة لفئات الضغط المختلفة (150، 300، 400، 600، 900، 1500، 2500):

Temperature (F)	Class 150	Class 300	Class 400	Class 600	Class 900	Class 1500	Class 2500
100	275	720	960	1440	2160	3600	6000
200	230	600	800	1200	1800	3000	5000
300	205	560	745	1120	1680	2800	4665
400	190	515	685	1030	1545	2570	4280
500	170	480	635	955	1430	2390	3980
600	140	450	600	900	1350	2250	3750
700	115	430	570	860	1290	2150	3580
800	95	410	545	815	1220	2030	3390
900	75	375	500	750	1130	1880	3145
1000	50	350	465	700	1045	1740	2900

جدول تصنيف ضغط الحافة لـ ASTM A182 Gr F316/316L

يوجد أدناه جدول يوضح الحد الأقصى للضغط (بالرطل لكل بوصة مربعة) للفلنجات المصنوعة من ASTM A182 Gr F316/316L عند درجات حرارة متزايدة لمختلف فئات الضغط (150، 300، 400، 600، 900، 1500، 2500):

Temperature (F)	Class 150	Class 300	Class 400	Class 600	Class 900	Class 1500	Class 2500
100	275	720	960	1440	2160	3600	6000
200	230	600	800	1200	1800	3000	5000
300	215	560	745	1120	1680	2800	4665
400	200	515	685	1030	1545	2570	4280
500	185	480	635	955	1430	2390	3980
600	165	450	600	900	1350	2250	3750
700	140	430	570	860	1290	2150	3580
800	125	410	545	815	1220	2030	3390
900	110	375	500	750	1130	1880	3145
1000	95	350	465	700	1045	1740	2900

جدول تصنيف الضغط للشفات المصنوعة من مادة ASTM A182 Gr F51 (فولاذ مقاوم للصدأ مزدوج الطور - Duplex)
يوضح الجدول أدناه الحد الأقصى للضغط (بوحدة psi) للشفات المصنوعة من مادة ASTM A182 Gr F51 (فولاذ مقاوم للصدأ مزدوج الطور) عند درجات حرارة متزايدة، وذلك لمختلف فئات الضغط (150، 300، 400، 600، 900، 1500، 2500):

Temperature (F)	Class 150	Class 300	Class 400	Class 600	Class 900	Class 1500	Class 2500
100	290	750	1000	1500	2250	3750	6250
200	260	680	905	1360	2040	3400	5665
300	230	655	870	1315	1975	3290	5480
400	210	635	840	1265	1900	3165	5275
500	195	600	800	1200	1800	3000	5000
600	170	570	760	1140	1710	2850	4750
700	140	550	735	1100	1650	2750	4585
800	115	525	700	1050	1580	2630	4380
900	90	450	600	900	1350	2250	3750
1000	65	410	545	820	1230	2050	3420

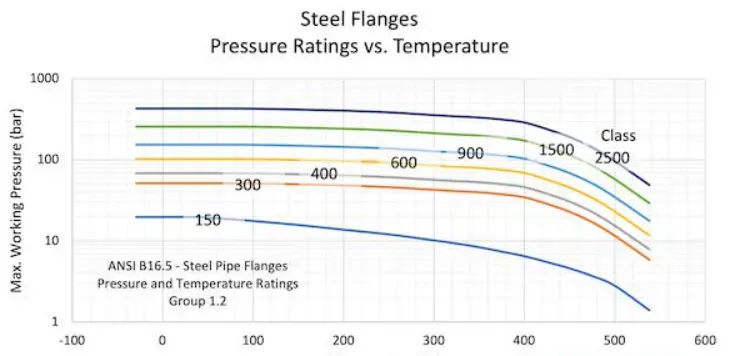

4. أنواع تصنيفات الشفاه (Flange Ratings)
تُعد الشفاه مكونات أساسية في أنظمة الأنابيب؛ إذ تتيح توصيل الأنابيب وفصلها مع الحفاظ على احتواء الضغط وسلامة النظام. ولضمان السلامة وقابلية التبادل، تخضع تصنيفات الشفاه لمعايير موحدة وضعتها منظمات مثل ANSI وASME، حيث تحدد هذه المعايير الحد الأقصى للضغط المسموح به الذي يمكن للشفة تحمله عند درجات حرارة محددة.
ANSI/ASME B16.5:
ينطبق هذا المعيار على الشفاه والوصلات المشفهة (flanged fittings) بمقاسات تتراوح من ½ بوصة إلى 24 بوصة (DN15–DN600). ويحدد فئات ضغط تتراوح من 150 إلى 2500، حيث تمثل كل فئة قدرة الشفة على تحمل الضغط المسموح به عند درجات حرارة مختلفة.

ANSI/ASME B16.47:
يُستخدم هذا المعيار للشفاه ذات الأقطار الأكبر، التي تتراوح من 26 بوصة إلى 60 بوصة (DN650–DN1500). ويغطي فئات ضغط تتراوح من 75 إلى 900، متبعاً نفس مبدأ تصنيف الضغط مقابل درجة الحرارة المعتمد في المعيار B16.5.


يُعد كل من ASME B16.5 وASME B16.47 معياراً لأبعاد الشفاه وتصنيفات الضغط، حيث يحددان أقصى مستويات الضغط للفئات المختلفة (التي تتراوح بين 150 و2500) عند درجات حرارة متفاوتة؛ وفي المقابل، يُعد ASTM A182 معياراً للمواد يحدد التركيب الكيميائي والخصائص الميكانيكية للفولاذ المطروق (forged steels) مثل F304 وF316 وF5. ويجب استخدام هذه المعايير جنباً إلى جنب: حيث يحدد المعيار الأول "فئة الشفة ومنحنى تصنيف الضغط مقابل درجة الحرارة"، بينما يحدد المعيار الثاني "مادة التصنيع". وفي النهاية، تتحدد قدرة الشفة الآمنة على تحمل الضغط من خلال الجمع بين تصنيفات الضغط ودرجة الحرارة وفقاً لمعايير ASME وخصائص المواد وفقاً لمعيار ASTM A182.



5. العوامل المؤثرة على تصنيفات الضغط ودرجة الحرارة
5.1. تأثير درجة الحرارة
مع ارتفاع درجة الحرارة، تنخفض قوة الفولاذ، مما يقلل من الضغط المسموح به.

5.2. درجة المادة (ASTM A182 F5)
تُعد F5 سبيكة فولاذية من الكروم والموليبدينوم مصممة للعمل في درجات حرارة عالية.

5.3. فئة الشفة
يمكن للشفاه ذات الفئات الأعلى تحمل مستويات ضغط أعلى بكثير.

5.4. معيار التصميم
تحدد المواصفتان ASME B16.5 وASME B16.47 حدوداً متفاوتة تعتمد على حجم الشفة (flange) وتكوينها.



6. التطبيقات الهندسية لشفات ASTM A182 F5
تُستخدم شفات ASTM A182 F5 على نطاق واسع في:
خطوط أنابيب البخار في محطات توليد الطاقة
أنظمة المصافي التي تعمل في درجات حرارة عالية
وحدات التكسير في الصناعات البتروكيماوية
أنظمة الغلايات والمبادلات الحرارية
أوعية الضغط وأنابيب العمليات الصناعية


الخلاصة
لا ترتبط شفات ASTM A182 بقيمة ضغط ثابتة ومحددة؛ إذ تتحدد قدرتها الفعلية على تحمل الضغط من خلال الجمع بين فئة الشفة (وفقاً لمعايير ASME)، ودرجة المادة، ودرجة حرارة التشغيل. ومع ارتفاع درجة الحرارة، ينخفض الضغط المسموح به نتيجة تراجع قوة المادة، مما يجعل الاختيار الصحيح أمراً بالغ الأهمية لتصميم آمن لشبكة الأنابيب.

في التطبيقات الهندسية العملية، توفر المواصفتان ASME B16.5 وASME B16.47 نظام تصنيف الضغط ودرجة الحرارة، بينما تحدد مواصفة ASTM A182 خصائص المادة، مثل مقاومة التآكل، والقوة الميكانيكية، والأداء في درجات الحرارة العالية. ولا يمكن للمهندسين تحديد الشفة المناسبة بأمان وموثوقية إلا عند استخدام كلتا المواصفتين معاً.

وبناءً على ذلك، فإن الاختيار الصحيح لفئة الشفة لا يُعد مجرد متطلب تصميمي فحسب، بل هو أيضاً عامل رئيسي لضمان سلامة النظام، وإطالة العمر التشغيلي، وتحقيق كفاءة التكلفة في البيئات الصناعية التي تتسم بضغط ودرجات حرارة مرتفعين.
