ASTM A182

ASTM A182 es una norma de materiales establecida por la Sociedad Estadounidense de Pruebas y Materiales (ASTM), designada específicamente para componentes de tuberías fabricados en acero aleado y acero inoxidable —forjados o laminados— destinados a condiciones de servicio de alta temperatura y alta presión. Abarca una amplia gama de componentes sometidos a presión, incluyendo bridas, accesorios y válvulas.

El propósito de la norma ASTM A182 es proporcionar una base para las normas técnicas de la API que se encuentran en la ingeniería de tuberías, mediante la definición de los materiales involucrados, el establecimiento de los criterios de rendimiento requeridos y la especificación de la documentación necesaria para la instalación, las pruebas y el control de calidad.

Entre los materiales de uso común se incluyen los grados F304/L, F316/L, F11, F22 y los aceros inoxidables dúplex; todos ellos poseen una combinación de resistencia a altas temperaturas y resistencia a la corrosión. En consecuencia, los materiales bajo la norma ASTM A182 son ampliamente utilizados en industrias tales como la petrolera, el procesamiento químico y la generación de energía, lo que los hace particularmente idóneos para entornos operativos donde los requisitos estrictos de seguridad y estabilidad son primordiales.

Alcance de la norma ASTM A182

1. Esta especificación abarca componentes de tuberías forjados en acero de baja aleación y acero inoxidable para sistemas de presión, incluyendo bridas, accesorios, válvulas y piezas similares que cumplan con las dimensiones especificadas o con las normas ASME de referencia.
2. Los productos mecanizados directamente a partir de barras (no cubiertos directamente en este documento) deben regirse por las normas ASTM A479/A479M o A739. Los componentes bajo el alcance de esta especificación están limitados a un peso de 10.000 lb (4540 kg); para artículos de mayor tamaño o especializados, consúltese las normas A336/A336M o A965/A965M.
3. Se incluyen múltiples grados: aceros de baja aleación, así como aceros inoxidables ferríticos, martensíticos, austeníticos y dúplex. La selección depende de los requisitos de diseño y de servicio; algunos grados dúplex también figuran en la norma A1049/A1049M.
4. Los requisitos suplementarios son opcionales y se aplican únicamente si así lo especifica el comprador.
5. La norma utiliza tanto el sistema de unidades pulgada-libra como el Sistema Internacional (SI); a menos que se solicite la designación "M" (SI), los materiales se suministran en unidades pulgada-libra.
6. Los valores en cada sistema de unidades son independientes; la combinación de valores de ambos sistemas puede dar lugar a la falta de conformidad. Los tipos de productos abarcados por la norma ASTM A182/A182M incluyen:
Bridas para tuberías
Accesorios forjados o laminados (codos, tes, reductores, etc.)
Válvulas y componentes críticos

Estos componentes deben cumplir con los requisitos dimensionales especificados en la norma, o satisfacer las normas dimensionales de referencia, tales como las dimensiones prescritas en las normas ASME. La norma estipula explícitamente que el peso máximo para los productos aplicables es de 10.000 lb (aproximadamente 4.540 kg). Para componentes de mayores dimensiones o aquellos destinados a aplicaciones especiales, se puede hacer referencia a grados similares proporcionados en las normas ASTM A336/A336M y A965/A965M. Asimismo, para productos mecanizados directamente a partir de barras de acero o barras de acero huecas (los cuales no están cubiertos directamente por esta norma), se puede hacer referencia a los grados correspondientes proporcionados en las normas ASTM A479/A479M, A739 o A511/A511M.

Especificación de bridas ASTM A182

Especificación estándar para bridas de tubería, accesorios forjados, válvulas y piezas de acero aleado y acero inoxidable, forjados o laminados, para servicio a altas temperaturas

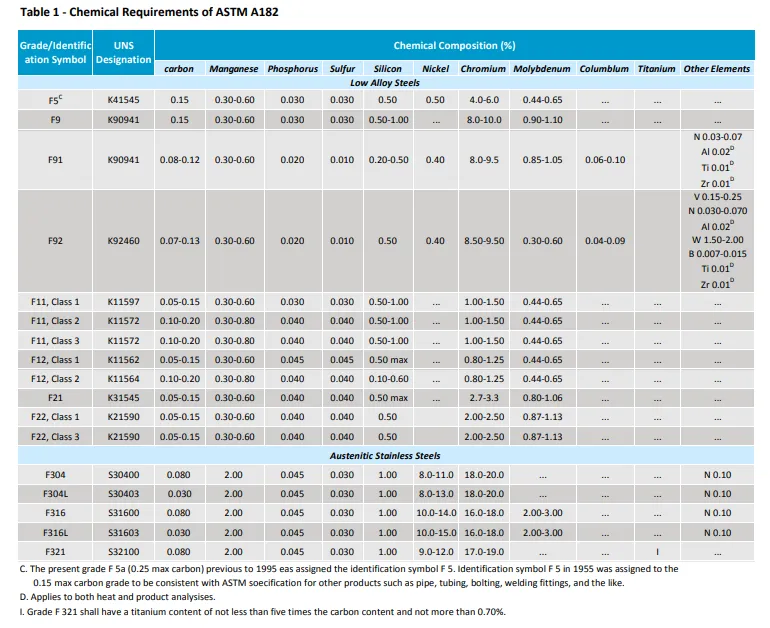

ASTM A182: Grados y clasificaciones de materiales comunes

La norma ASTM A182 abarca una amplia variedad de grados de aceros aleados y aceros inoxidables, lo que permite seleccionar el material más idóneo en función de las condiciones de operación específicas:
Materiales de acero de baja aleación
Los aceros de baja aleación se utilizan principalmente en sistemas de vapor y aceite caliente sometidos a altas temperaturas y presiones; se caracterizan por su excelente resistencia a altas temperaturas y su resistencia a la fluencia lenta (*creep*). Entre los grados comunes se incluyen:
F5, F9: Adecuados para aplicaciones que implican temperaturas y presiones moderadas.
F11, F22: Los grados más utilizados en los sectores del petróleo, la generación de energía térmica y los equipos de tratamiento térmico.
F91, F92 (y aceros similares con alto contenido de cromo y molibdeno): Empleados en tuberías de calderas y unidades de craqueo que operan a temperaturas aún más elevadas.

Materiales de acero inoxidable
Debido a su superior resistencia a la corrosión, los aceros inoxidables son muy adecuados para sistemas de tuberías que transportan medios corrosivos, así como para su uso en sistemas de procesamiento químico. Entre los grados comunes se incluyen:
F304, F304L: Aceros inoxidables austeníticos de uso general, resistentes a los medios corrosivos comunes.
F316, F316L: Grados que contienen molibdeno y ofrecen una mayor resistencia a la corrosión; se utilizan con frecuencia en entornos petroquímicos y marinos.
La norma también incluye ciertos materiales especializados —tales como los aceros inoxidables dúplex— que están designados para su uso en entornos caracterizados por una corrosión extrema y altas presiones.
Dependiendo de su composición química específica y de sus propiedades mecánicas, estos materiales exhiben diversos niveles de resistencia a la oxidación a altas temperaturas, al ataque corrosivo y al impacto bajo alta presión. En consecuencia, la selección del material durante la fase de diseño requiere una cuidadosa consideración de los parámetros de operación —incluyendo el medio de trabajo, la temperatura y la presión— a fin de identificar la solución material óptima.

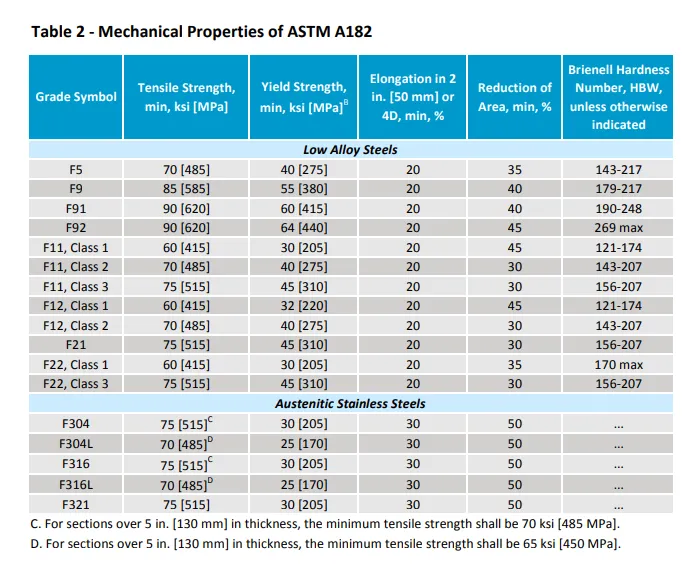

Grados de materiales ASTM A182

La norma ASTM A182 abarca una variedad de grados de acero aleado y acero inoxidable utilizados para bridas de tubería forjadas o laminadas, accesorios forjados y válvulas. Estos grados se designan mediante una combinación de letras y números; entre los grados de uso común se incluyen:
ASTM A182-F1: Un acero de baja aleación, utilizado típicamente para servicios a bajas temperaturas.
ASTM A182-F5: Un acero aleado de cromo-molibdeno que presenta una resistencia mejorada a altas temperaturas, adecuado para aplicaciones de alta temperatura.
ASTM A182-F9: Un acero aleado de cromo-molibdeno que ofrece una resistencia mejorada a la fluencia (creep) y estabilidad a altas temperaturas; se utiliza frecuentemente en refinerías y centrales eléctricas.
ASTM A182-F11: Un acero de baja aleación que presenta una resistencia mejorada a la fluencia, clasificado en tres grados: Clase 1, Clase 2 y Clase 3.
ASTM A182-F22: Un acero aleado de cromo-molibdeno que exhibe una buena resistencia a la fluencia, así como resistencia a la oxidación y a la corrosión.
ASTM A182-F91: Un acero de baja aleación y alta resistencia que posee buena tenacidad y resistencia a altas temperaturas, adecuado para aplicaciones de generación de energía y petroquímicas.
ASTM A182-F304: Un acero inoxidable austenítico que contiene un 18% de cromo y un 8% de níquel; es el grado de acero inoxidable más utilizado.
ASTM A182-F316: Un acero inoxidable austenítico que contiene entre un 16% y un 18% de cromo, entre un 10% y un 14% de níquel, y entre un 2% y un 3% de molibdeno; ofrece una resistencia a la corrosión superior en comparación con el F304.
ASTM A182-F321: Un acero inoxidable austenítico estabilizado con titanio, con una composición similar a la del F304, pero con la adición de titanio para mejorar la resistencia a la corrosión intergranular.
ASTM A182-F347: Un acero inoxidable austenítico estabilizado que ofrece una resistencia mejorada a la sensibilización y a la corrosión intergranular.
ASTM A182-F51 (Acero inoxidable dúplex): Un acero inoxidable dúplex caracterizado por una combinación equilibrada de fases ferríticas y austeníticas. Proporciona una alta resistencia mecánica y una resistencia mejorada al agrietamiento por corrosión bajo tensión. ASTM A182-F53 (Acero inoxidable dúplex): Un acero inoxidable de alta aleación que presenta una excelente resistencia a la corrosión y una gran resistencia mecánica.
ASTM A182-F55 (Acero inoxidable superdúplex): Un grado de acero inoxidable superdúplex caracterizado por una resistencia a la corrosión mejorada y una elevada resistencia mecánica.

Preguntas frecuentes (FAQ) – Accesorios de acero forjado ASTM A182

P1: ¿Qué es la norma ASTM A182?
R: La norma ASTM A182 es una especificación estándar para componentes de tuberías de acero inoxidable y de baja aleación, forjados o laminados; esto incluye bridas, accesorios, válvulas y otras piezas que soportan presión, utilizadas en sistemas de alta presión y alta temperatura.
P2: ¿Qué materiales abarca la norma ASTM A182?
R: La norma cubre múltiples grados, incluyendo aceros de baja aleación, aceros inoxidables ferríticos, martensíticos y austeníticos, así como aceros inoxidables dúplex (ferrítico-austeníticos). La selección del material depende de los requisitos de diseño y de las condiciones de servicio.
P3: ¿Cuáles son las aplicaciones típicas de los accesorios forjados ASTM A182?
R: Se utilizan ampliamente en oleoductos y gasoductos, plantas químicas, sistemas de generación de energía y sistemas de vapor a alta presión, donde tanto la resistencia mecánica como la resistencia a la corrosión resultan críticas.
P4: ¿Pueden suministrarse los componentes ASTM A182 en unidades métricas?
R: Sí. La norma ASTM A182 se presenta tanto en unidades del sistema anglosajón (pulgada-libra) como en unidades del Sistema Internacional (SI). A menos que el pedido especifique la designación "M", los materiales se suministran en unidades del sistema anglosajón. Cada sistema de unidades debe utilizarse de forma independiente.
