ASTM A182

معيار ASTM A182 هو معيار للمواد وضعته الجمعية الأمريكية لاختبار المواد (ASTM)، وهو مُصمم خصيصًا لمكونات أنابيب الفولاذ السبائكي والفولاذ المقاوم للصدأ، سواءً كانت مطروقة أو مدرفلة، والمُخصصة للعمل في ظروف درجات حرارة وضغوط عالية. ويشمل هذا المعيار نطاقًا واسعًا من مكونات حفظ الضغط، بما في ذلك الفلنجات والوصلات والصمامات.

يهدف معيار ASTM A182 إلى توفير أساس للمعايير الفنية لمعهد البترول الأمريكي (API) المُستخدمة في هندسة الأنابيب، وذلك من خلال تحديد المواد المُستخدمة، ووضع معايير الأداء المطلوبة، وتحديد الوثائق اللازمة للتركيب والاختبار ومراقبة الجودة.

تشمل المواد الشائعة الاستخدام الفولاذ المقاوم للصدأ F304/L وF316/L وF11 وF22 والفولاذ المقاوم للصدأ المزدوج، والتي تتميز جميعها بمقاومة عالية للحرارة والتآكل. ونتيجةً لذلك، تُستخدم مواد ASTM A182 على نطاق واسع في صناعات مثل البترول والمعالجة الكيميائية وتوليد الطاقة، مما يجعلها مناسبة بشكل خاص لبيئات التشغيل التي تتطلب معايير صارمة للسلامة والاستقرار.

نطاق مواصفة ASTM A182

1. تغطي هذه المواصفة مكونات أنابيب الفولاذ المطروق منخفض السبائك والفولاذ المقاوم للصدأ لأنظمة الضغط، بما في ذلك الفلنجات والوصلات والصمامات والأجزاء المماثلة التي تستوفي الأبعاد المحددة أو معايير ASME المرجعية.
2. يجب أن تتبع المنتجات المصنعة مباشرةً من القضبان (غير المشمولة هنا) مواصفة ASTM A479/A479M أو A739. تقتصر المكونات المشمولة بهذه المواصفة على 4540 كجم (10000 رطل)؛ وللمكونات الأكبر حجمًا أو المتخصصة، يُرجى مراجعة A336/A336M أو A965/A965M.
3. تشمل المواصفة عدة درجات: الفولاذ منخفض السبائك، والفولاذ الفريتي، والفولاذ المارتنسيتي، والفولاذ الأوستنيتي، والفولاذ المقاوم للصدأ المزدوج. يعتمد الاختيار على متطلبات التصميم والخدمة؛ وتظهر بعض درجات الفولاذ المقاوم للصدأ المزدوج أيضًا في A1049/A1049M.
4. المتطلبات الإضافية اختيارية، ولا تُطبق إلا إذا حددها المشتري.
5. يستخدم المعيار وحدات القياس الإنجليزية (بوصة-رطل) ووحدات النظام الدولي للوحدات (SI)؛ ما لم يُطلب استخدام رمز "M" (SI)، تُقدّم المواد بوحدات القياس الإنجليزية (بوصة-رطل).
6. القيم في كل نظام وحدات مستقلة؛ وقد يؤدي دمجها إلى عدم المطابقة.

تشمل أنواع المنتجات التي يغطيها المعيار ASTM A182/A182M ما يلي:
شفاه الأنابيب (Flanges)
تجهيزات الأنابيب المطروقة أو المدرفلة (أكواع، وصلات ثلاثية، مخفضات، إلخ)
الصمامات والمكونات الحيوية

يجب أن تمتثل هذه المكونات للمتطلبات البُعدية المحددة في المعيار، أو أن تستوفي المعايير البُعدية المُشار إليها بالمرجع—مثل الأبعاد المنصوص عليها في معايير ASME. وينص المعيار صراحةً على أن الحد الأقصى لوزن المنتجات المشمولة هو 10,000 رطل (حوالي 4,540 كجم). أما بالنسبة للمكونات ذات الأبعاد الأكبر أو تلك المخصصة لتطبيقات خاصة، فيمكن الرجوع إلى الدرجات المماثلة المنصوص عليها في المعيارين ASTM A336/A336M و A965/A965M. وعلاوة على ذلك، وبالنسبة للمنتجات التي تُشَكَّل آلياً مباشرةً من قضبان فولاذية مصمتة أو مجوفة (وهي منتجات لا يغطيها هذا المعيار بشكل مباشر)، فيمكن الرجوع إلى الدرجات المقابلة المنصوص عليها في المعايير ASTM A479/A479M أو A739 أو A511/A511M.

مواصفات شفاه الأنابيب وفقاً للمعيار ASTM A182

المواصفات القياسية لشفاه الأنابيب المصنوعة من الفولاذ السبائكي والفولاذ المقاوم للصدأ (Stainless Steel)—سواء كانت مطروقة أو مدرفلة—وكذلك لتجهيزات الأنابيب المطروقة، والصمامات، وقطع الغيار المخصصة للاستخدام في درجات الحرارة المرتفعة.

ASTM A182: درجات المواد وتصنيفاتها الشائعة

يغطي المعيار ASTM A182 طيفاً واسعاً من درجات الفولاذ السبائكي والفولاذ المقاوم للصدأ، مما يتيح اختيار المادة الأكثر ملاءمة بناءً على ظروف التشغيل المحددة:
مواد الفولاذ منخفض السبائك
يُستخدم الفولاذ منخفض السبائك بشكل أساسي في أنظمة البخار والزيوت الساخنة التي تعمل تحت درجات حرارة وضغوط مرتفعة؛ ويتميز هذا النوع بقوة ممتازة عند درجات الحرارة العالية ومقاومة فائقة لظاهرة "الزحف" (Creep). وتشمل الدرجات الشائعة ما يلي:
F5, F9: مناسبة للتطبيقات التي تنطوي على درجات حرارة وضغوط معتدلة.
F11, F22: تُعد الدرجات الأكثر استخداماً على نطاق واسع في قطاعات البترول، وتوليد الطاقة الحرارية، ومعدات المعالجة الحرارية.
F91, F92 (وما يماثلها من أنواع الفولاذ الغنية بالكروم والموليبدينوم): تُستخدم في أنابيب الغلايات ووحدات التكسير التي تعمل عند درجات حرارة أعلى بكثير.

مواد الفولاذ المقاوم للصدأ (Stainless Steel)
نظراً لمقاومتها الفائقة للتآكل، يُعد الفولاذ المقاوم للصدأ خياراً مثالياً لأنظمة الأنابيب التي تنقل الأوساط المسببة للتآكل، وكذلك للاستخدام في أنظمة المعالجة الكيميائية. وتشمل الدرجات الشائعة ما يلي:
F304, F304L: أنواع من الفولاذ المقاوم للصدأ الأوستنيتي (Austenitic) متعددة الأغراض، وتتميز بمقاومتها للأوساط المسببة للتآكل الشائعة.
F316, F316L: درجات تحتوي على عنصر الموليبدينوم، مما يمنحها مقاومة معززة للتآكل؛ وتُستخدم بكثرة في البيئات البتروكيماوية والبيئات البحرية.
كما يتضمن المعيار مواد متخصصة معينة—مثل الفولاذ المقاوم للصدأ "المزدوج" (Duplex)—وهي مواد مخصصة للاستخدام في البيئات التي تتسم بظروف تآكل شديدة وضغوط مرتفعة.
وبناءً على تركيبها الكيميائي وخصائصها الميكانيكية المحددة، تُظهر هذه المواد مستويات متفاوتة من المقاومة للأكسدة عند درجات الحرارة العالية، والهجوم التآكلي، والصدمات الناتجة عن الضغوط المرتفعة. وعليه، فإن اختيار المادة المناسبة خلال مرحلة التصميم يتطلب دراسة متأنية لمعايير التشغيل—بما في ذلك الوسط العامل، ودرجة الحرارة، والضغط—وذلك لتحديد الحل الأمثل من حيث المواد المستخدمة.

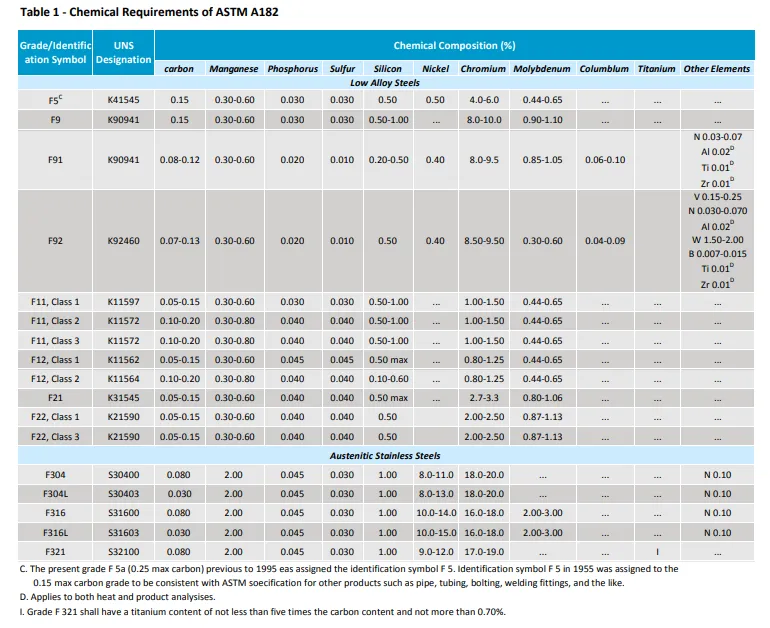

درجات المواد وفقاً للمعيار ASTM A182

يغطي المعيار ASTM A182 مجموعة متنوعة من درجات الفولاذ السبائكي والفولاذ المقاوم للصدأ المستخدمة في تصنيع شفاة الأنابيب (Flanges) المطروقة أو المدرفلة، وتجهيزات الأنابيب المطروقة، والصمامات. ويتم تحديد هذه الدرجات باستخدام مزيج من الحروف والأرقام؛ وتشمل الدرجات الشائعة الاستخدام ما يلي:
ASTM A182-F1: فولاذ منخفض السبائك، يُستخدم عادةً في التطبيقات التي تعمل عند درجات حرارة منخفضة. ASTM A182-F5: فولاذ سبائكي من الكروم والموليبدينوم يتميز بقوة معززة عند درجات الحرارة المرتفعة، مما يجعله مناسباً للتطبيقات التي تتطلب العمل في درجات حرارة عالية.
ASTM A182-F9: فولاذ سبائكي من الكروم والموليبدينوم يوفر مقاومة محسنة للزحف (Creep) واستقراراً عالياً عند درجات الحرارة المرتفعة؛ ويُستخدم بشكل متكرر في المصافي ومحطات توليد الطاقة.
ASTM A182-F11: فولاذ منخفض السبائك يتميز بمقاومة معززة للزحف، ويُصنَّف إلى ثلاث درجات: الفئة 1 (Class 1)، والفئة 2 (Class 2)، والفئة 3 (Class 3).
ASTM A182-F22: فولاذ سبائكي من الكروم والموليبدينوم يُظهر قوة جيدة ضد الزحف، فضلاً عن مقاومته للأكسدة والتآكل.
ASTM A182-F91: فولاذ منخفض السبائك وعالي القوة، يتمتع بمتانة جيدة وقوة عالية عند درجات الحرارة المرتفعة، مما يجعله مناسباً لتطبيقات توليد الطاقة والبتروكيماويات.
ASTM A182-F304: فولاذ لا يصدأ (ستانلس ستيل) أوستنيتي يحتوي على 18% كروم و8% نيكل؛ ويُعد الدرجة الأكثر استخداماً وشيوعاً بين درجات الفولاذ المقاوم للصدأ.
ASTM A182-F316: فولاذ لا يصدأ أوستنيتي يحتوي على 16-18% كروم، و10-14% نيكل، و2-3% موليبدينوم؛ ويوفر مقاومة فائقة للتآكل مقارنة بالدرجة F304.
ASTM A182-F321: فولاذ لا يصدأ أوستنيتي مُثبَّت بالتيتانيوم، ذو تركيبة مشابهة للدرجة F304، ولكن مع إضافة التيتانيوم لتعزيز مقاومته للتآكل بين الحبيبات (Intergranular corrosion).
ASTM A182-F347: فولاذ لا يصدأ أوستنيتي مُثبَّت، يوفر مقاومة محسنة ضد التحسس (Sensitization) والتآكل بين الحبيبات.
ASTM A182-F51 (فولاذ لا يصدأ مزدوج/Duplex): فولاذ لا يصدأ مزدوج يتميز بمزيج متوازن من أطوار الفريت والأوستنيت. وهو يوفر قوة عالية ومقاومة محسنة للتشقق الناتج عن التآكل الإجهادي (Stress corrosion cracking). ASTM A182-F53 (فولاذ لا يصدأ مزدوج/Duplex): فولاذ لا يصدأ عالي السبائك يتميز بمقاومة ممتازة للتآكل وقوة عالية.
ASTM A182-F55 (فولاذ لا يصدأ فائق الازدواج/Super Duplex): درجة من الفولاذ المقاوم للصدأ فائق الازدواج، تتميز بمقاومة معززة للتآكل وقوة ميكانيكية عالية.

الأسئلة الشائعة (FAQ) - وصلات الفولاذ المطروق ASTM A182

س1: ما هو معيار ASTM A182؟

ج: معيار ASTM A182 هو مواصفة قياسية لمكونات الأنابيب المصنوعة من الفولاذ منخفض السبائك والفولاذ المقاوم للصدأ، سواءً كانت مطروقة أو مدرفلة، بما في ذلك الفلنجات والوصلات والصمامات وغيرها من الأجزاء التي تحافظ على الضغط، والمستخدمة في أنظمة الضغط العالي ودرجات الحرارة العالية.

س2: ما هي المواد المشمولة في معيار ASTM A182؟

ج: يغطي المعيار درجات متعددة، بما في ذلك الفولاذ منخفض السبائك، والفولاذ المقاوم للصدأ الفريتي، والمارتنسيتي، والأوستنيتي، والفولاذ المقاوم للصدأ المزدوج (الفريتي-الأوستنيتي). يعتمد اختيار المادة على متطلبات التصميم وظروف التشغيل.

س3: ما هي التطبيقات النموذجية لوصلات ASTM A182 المطروقة؟

ج: تُستخدم هذه الوصلات على نطاق واسع في خطوط أنابيب النفط والغاز، والمصانع الكيميائية، وأنظمة توليد الطاقة، وأنظمة البخار عالية الضغط، حيث تُعدّ كل من القوة الميكانيكية ومقاومة التآكل من العوامل الحاسمة.


س3: ما هي التطبيقات النموذجية لوصلات ASTM A182 المطروقة؟

ج: تُستخدم هذه الوصلات على نطاق واسع في خطوط أنابيب النفط والغاز، والمصانع الكيميائية، وأنظمة توليد الطاقة، وأنظمة البخار عالية الضغط، حيث تُعدّ كل من القوة الميكانيكية ومقاومة التآكل من العوامل بالغة الأهمية. س٤: هل يمكن توريد مكونات ASTM A182 بالوحدات المترية؟

ج: نعم. تتوفر مكونات ASTM A182 بوحدات النظام الإنجليزي (بوصة-رطل) والنظام الدولي للوحدات (SI). ما لم يُحدد في الطلب رمز "M"، تُورَّد المواد بوحدات النظام الإنجليزي (بوصة-رطل). يجب استخدام كل نظام وحدات على حدة.
