Tabla de clasificación de presión para tuberías de hierro dúctil (AWWA C150)

La tubería de hierro dúctil (DIP) se ha convertido en el material principal para tuberías enterradas en el suministro de agua urbana, la protección contra incendios y la transmisión de agua industrial debido a sus ventajas, como su alta resistencia, buena tenacidad y fuerte resistencia a la corrosión. Sin embargo, por muy fiable que sea el material de la tubería, la seguridad del sistema de tuberías siempre depende del control de la presión: una sobrepresión puede provocar la rotura de la tubería, una baja presión afecta al suministro de agua y las caídas de presión ocultas suelen indicar fugas. El manómetro en la tubería de hierro dúctil es el único indicador de esta "línea vital subterránea".

¿Qué es la clasificación de presión de la tubería de hierro dúctil?

La clasificación de presión de las tuberías de hierro dúctil se refiere a la presión máxima de trabajo admisible (PFA) que un sistema de tuberías puede soportar de forma segura en condiciones normales de funcionamiento.
Además, los ingenieros diseñan los sistemas de presión basándose en:
La presión interna del agua
El efecto del golpe de ariete
La carga del suelo y las fuerzas externas
Los factores de seguridad definidos por las normas ISO/EN
A diferencia de la presión de rotura, la clasificación de presión se centra en la seguridad operativa a largo plazo, no en los límites de fallo.

Definición de AWWA C150

Muchas personas confunden AWWA C150 y AWWA C151, pero estas normas tienen propósitos diferentes.

AWWA C150
AWWA C150 proporciona la metodología de diseño para calcular el espesor de las tuberías de hierro dúctil. Considera la presión de operación, la presión de sobretensión, las condiciones de la zanja y los requisitos de carga externa.

AWWA C151
AWWA C151 (ANSI/AWWA C151/A21.51) es la norma de fabricación para tuberías de presión de hierro dúctil fundidas por centrifugación. Establece los requisitos para las dimensiones, el espesor de pared, las propiedades del material, los procedimientos de ensayo y el control de calidad.

AWWA C151 (nombre completo: ANSI/AWWA C151/A21.51) es una norma de fabricación para tuberías de hierro dúctil desarrollada por la Asociación Americana del Agua (AWWA). Principalmente especifica las dimensiones, el espesor de pared, el peso, las propiedades del material, los requisitos de ensayo y las normas de aceptación para tuberías de presión de hierro dúctil fundidas por centrifugación. Requisitos principales de AWWA C151:

Item	Description
Material	Ductile iron
Manufacturing Process	Centrifugally cast
Pipe Size Range	3 in. to 64 in. (DN80–DN1600)
Pressure Classes	150, 200, 250, 300, 350
Joint Types	Push-on, Mechanical, Flanged
Testing	Hydrostatic pressure test
Quality Control	Inspection and acceptance requirements
Applications	Water supply, wastewater, reclaimed water

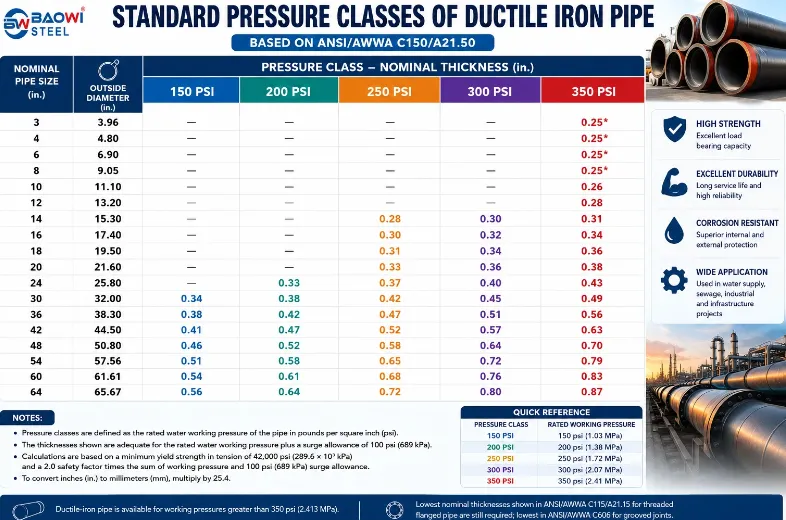

Tabla de clasificación de presión para tuberías de hierro dúctil (AWWA C150)

La siguiente tabla muestra las clases de presión de uso común según la norma AWWA C150.

Tabla de tamaños y especificaciones de tuberías de hierro dúctil

Además de las clasificaciones de presión, las dimensiones de las tuberías son fundamentales para el diseño y la selección del sistema. Puede consultar la tabla de tamaños y las especificaciones técnicas completas aquí: Tabla de tamaños y especificaciones de tuberías de hierro dúctil
Esta sección abarca los tamaños DN estándar, el espesor de pared, el peso y las normas de fabricación basadas en ISO 2531 y EN 545.

Ventajas de las tuberías de hierro dúctil en cuanto a presión
Una de las mayores ventajas de las tuberías de hierro dúctil es su capacidad para soportar altas presiones de operación y picos de presión repentinos.

En comparación con muchos otros materiales para tuberías, el hierro dúctil ofrece una resistencia a la tracción, un límite elástico y una resistencia al impacto significativamente mayores. Esta resistencia permite que la tubería mantenga su integridad estructural incluso en condiciones de operación exigentes.

Las pruebas hidrostáticas de fábrica garantizan la fiabilidad
La fiabilidad a largo plazo de las tuberías de hierro dúctil comienza durante la fabricación.

Cada tubería fabricada según la norma AWWA C151 se somete a rigurosas pruebas de presión hidrostática antes de las operaciones de revestimiento y recubrimiento. La presión de prueba suele alcanzar al menos 500 psi, superando con creces los niveles de presión que se encuentran durante el funcionamiento normal del sistema.

Este riguroso proceso de prueba ayuda a identificar:
Grietas internas
Poros
Defectos de fundición
Imperfecciones estructurales
Cualquier tubería que no cumpla con los requisitos de calidad se retira de la producción antes del envío.

Estándares de prueba más exigentes que las pruebas de campo
Tras la instalación, los sistemas de tuberías generalmente se someten a pruebas hidrostáticas de campo a presiones entre 150 psi y 200 psi.

Dado que las pruebas de fábrica son sustancialmente más exigentes que las pruebas de campo, cada tubería de hierro dúctil se somete a una verificación de seguridad adicional antes de salir de la fábrica.

Como resultado, los propietarios de proyectos obtienen mayor confianza en:
La seguridad de la tubería
La resistencia a la presión
La prevención de fugas
La larga vida útil
Esta combinación de resistencia del material y un riguroso control de calidad es una de las razones clave por las que la tubería de hierro dúctil sigue siendo la opción preferida para la infraestructura hídrica crítica en todo el mundo.

Prueba hidráulica de tubería de hierro dúctil

La prueba de presión de agua es un paso esencial en la instalación de tuberías de suministro de agua de hierro dúctil. La prueba de presión verifica la estanqueidad y la capacidad de carga del sistema de tuberías, asegurando que no se produzcan fugas ni roturas durante su uso posterior y garantizando la seguridad y estabilidad del suministro de agua.

Antes de la prueba, deben completarse tres tareas básicas: ambos extremos de la tubería deben estar sellados herméticamente con bridas ciegas; la resistencia del hormigón de los soportes, bloques de anclaje y demás elementos de fijación debe alcanzar al menos el 90 % del valor de diseño; y las juntas de goma en las conexiones de las tuberías deben estar completamente embebidas en el manguito, con una longitud expuesta de la junta que no supere los 5 mm.

Item	Technical Requirement
Working Pressure	0.6 MPa / 0.8 MPa / 1.0 MPa (standard grades)
Test Pressure	1.5 × working pressure
Holding Time	Not less than 30 minutes
Allowable Pressure Drop	≤ 0.02 MPa
Acceptance Standard	GB/T 132 “Ductile Iron Pipes, Fittings and Accessories for Water and Gas” or project-specific design requirements
Special Conditions	In high elevation or complex terrain areas, test pressure shall be recalculated separately
Auxiliary Testing	Air pressure test may be added when necessary as supplementary inspection method
