Tabla de tamaños y pesos de tuberías de perforación de gran capacidad

La elección de la tubería de perforación de alta resistencia (HWDP) adecuada es fundamental para mantener la estabilidad de la sarta de perforación, reducir la fatiga y mejorar el rendimiento de la perforación.

En las operaciones modernas de perforación de petróleo y gas, la HWDP actúa como componente de transición entre los portamechas y la tubería de perforación. Proporciona peso adicional a la broca, reduciendo la concentración de tensiones dentro de la sarta. Debido a su espesor de pared y peso únicos, seleccionar el tamaño correcto de HWDP es esencial tanto para pozos verticales como direccionales.

En operaciones de perforación reales, seleccionar el tamaño y peso correctos de HWDP es esencial para garantizar:
Un diseño seguro de la sarta de perforación
Una distribución adecuada de la carga
Un mejor control direccional
Un menor riesgo de fallas mecánicas
Este artículo proporciona una tabla de pesos de HWDP estructurada profesionalmente, basada en las normas API 7-1, diseñada para ingenieros de perforación, equipos de compras y especialistas técnicos de yacimientos petrolíferos.

1. ¿Qué es la tubería de perforación de alta resistencia (HWDP)?

La tubería de perforación de alta resistencia está diseñada para proporcionar una transición controlada de rigidez y peso dentro de la sarta de perforación.
Ayuda a:
Reducir la tensión de flexión en la sarta de perforación
Mejorar la precisión de la perforación direccional
Aumentar la resistencia a la fatiga
Proporcionar una mejor transmisión de torque
En comparación con la tubería de perforación estándar, la tubería de perforación de alta resistencia (HWDP) tiene paredes más gruesas y mayor rigidez, pero es más ligera que los portamechas.

2. Tabla de tamaños de tubería de perforación de alta resistencia (HWDP)

Ubicada entre los portamechas y la tubería de perforación, la HWDP proporciona peso adicional a la broca manteniendo una mayor flexibilidad. Los tamaños estándar suelen variar de 2-7/8" a 6-5/8" de diámetro exterior, lo que la hace adecuada para una amplia gama de operaciones de perforación vertical, direccional y horizontal.

Nominal Size	OD (mm)
2-3/8"	60.3
2-7/8"	73
3-1/2"	88.9
4"	101.6
4-1/2"	114.3
5"	127
5-1/2"	139.7
6-5/8"	168.3

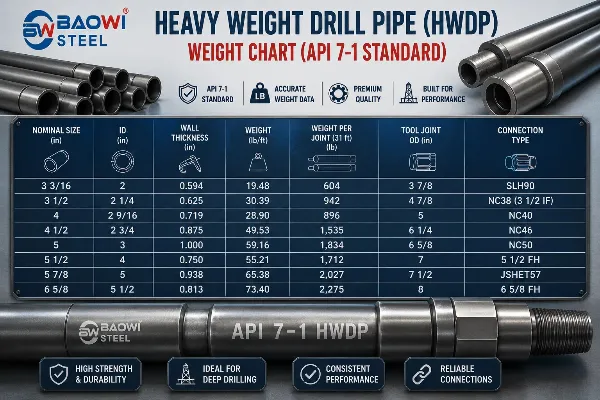

3. Resumen de la tabla de pesos de HWDP (Norma API 7-1)

La siguiente tabla resume las especificaciones de HWDP más utilizadas, incluyendo el peso de la tubería, el peso de la junta, las dimensiones de la junta de la herramienta y los tipos de conexión.

4. Tipos de acero disponibles para HWDP

Existen diferentes tipos de acero para adaptarse a diversas profundidades de perforación y condiciones de operación.

Grade	Typical Application
DZ50	Shallow Wells
E75	Standard Drilling
R780	Medium-Depth Wells
X95	Directional Drilling
G105	Deep Wells
S135	High-Torque & Deep Drilling

5. Tubería de Perforación de Gran Peso a la Venta

Suministramos tubería de perforación de gran peso que cumple con las normas API 5DP y API Spec 7-1, en configuraciones estándar y personalizadas. Disponemos de tamaños desde 2-3/8" hasta 6-5/8", con diversos grados, tipos de engaste y conexiones roscadas. Podemos ofrecer dimensiones, espesores de pared y opciones de conexión personalizadas según los requisitos del proyecto.

6. Cómo Calcular la Capacidad de Presión de la Tubería de Perforación de Gran Peso

La capacidad de presión de la tubería de perforación de gran peso (HWDP) se evalúa comúnmente mediante cálculos de presión de rotura. El resultado depende del diámetro exterior (DE), el espesor de pared y el límite elástico del acero.

Una fórmula simplificada para la presión de rotura es:
Presión de Rotura (psi) = (2 × Límite Elástico × Espesor de Pared) ÷ DE

Parameter	Description
Yield Strength	Steel grade yield strength (psi)
Wall Thickness	Pipe wall thickness (in.)
OD	Outside diameter of the pipe (in.)

6.1 Ejemplo de cálculo
Supongamos una tubería de perforación de pared gruesa (HWDP) de 5" con:
Diámetro exterior (OD) = 5,000 pulg.
Espesor de pared = 0,500 pulg.
Límite elástico (Flexible) = 135 000 psi (S135)
La presión de rotura teórica es:
Presión de rotura = (2 × 135 000 × 0,500) ÷ 5
Presión de rotura = 27 000 psi
Este valor representa la capacidad de presión teórica antes de aplicar los factores de seguridad.

6.2 Factores que afectan la capacidad de presión
Varios factores pueden influir en el rendimiento real de la presión de la HWDP:
Grado del acero (E75, X95, G105, S135)
Espesor de pared
Margen de corrosión
Temperatura
Desgaste y fatiga
Tolerancias de fabricación
Por lo tanto, los ingenieros de perforación suelen aplicar factores de seguridad y consultar las especificaciones API para determinar la presión de trabajo admisible.

Preguntas frecuentes (FAQ)

¿Cuál es la norma? ¿Cuánto pesa una tubería de perforación pesada (HWDP) de 5"?
Una HWDP estándar de 5" pesa aproximadamente 93 lb/pie (138,4 kg/m).
¿Por qué se utiliza HWDP en una sarta de perforación?
La HWDP proporciona una transición suave entre los portamechas y la tubería de perforación, reduciendo la fatiga y mejorando la transferencia de peso.

¿Cuál es la diferencia entre la HWDP y los portamechas?
Los portamechas soportan el máximo peso sobre la broca, mientras que la HWDP ofrece un equilibrio entre peso y flexibilidad.

¿De qué material está hecha la tubería de perforación pesada?
La mayoría de los productos HWDP se fabrican con acero aleado modificado AISI 4145H para una resistencia y durabilidad superiores.
