جدول أحجام وأوزان أنابيب الحفر الثقيلة

يعد اختيار أنبوب الحفر ذو الوزن الثقيل (HWDP) الصحيح أمرًا بالغ الأهمية للحفاظ على استقرار سلسلة الحفر، وتقليل فشل الكلال، وتحسين أداء الحفر.
في عمليات التنقيب عن النفط والغاز الحديثة، يعمل HWDP كعنصر انتقالي بين أطواق الحفر وأنبوب الحفر. إنه يوفر وزنًا إضافيًا على لقمة الحفر مع تقليل تركيز الضغط داخل سلسلة الحفر. نظرًا لسمك جداره الفريد وخصائص وزنه، يعد اختيار حجم HWDP الصحيح أمرًا ضروريًا لكل من الآبار الرأسية والاتجاهية.

في عمليات الحفر في العالم الحقيقي، يعد تحديد حجم ووزن HWDP الصحيح أمرًا ضروريًا لضمان:
تصميم سلسلة الحفر الآمن
توزيع الحمل السليم
تحسين التحكم في الاتجاه
تقليل مخاطر الأعطال الميكانيكية
توفر هذه المقالة مخطط وزن HWDP منظم بشكل احترافي استنادًا إلى معايير API 7-1، وهو مصمم لمهندسي الحفر وفرق المشتريات والمتخصصين الفنيين في حقول النفط.



1.ما هو أنبوب الحفر ذو الوزن الثقيل (HWDP)؟
تم تصميم أنبوب الحفر ذو الوزن الثقيل لتوفير انتقال متحكم فيه في الصلابة والوزن داخل سلسلة الحفر.
يساعد على:
تقليل إجهاد الانحناء في سلسلة الحفر
تحسين دقة الحفر الاتجاهي
زيادة مقاومة التعب
توفير نقل أفضل لعزم الدوران
بالمقارنة مع أنابيب الحفر القياسية، فإن HWDP لديه جدران أكثر سمكًا وصلابة أعلى، ولكنه أخف من أطواق الحفر.


2. الرسم البياني لحجم أنبوب الحفر ثقيل الوزن

يتم وضع HWDP بين أطواق الحفر وأنبوب الحفر، مما يوفر وزنًا إضافيًا على لقمة الحفر مع الحفاظ على قدر أكبر من المرونة. تتراوح الأحجام القياسية عادةً من 2-7/8 بوصة إلى 6-5/8 بوصة OD، مما يجعلها مناسبة لمجموعة واسعة من عمليات الحفر الرأسية والاتجاهية والأفقية.

Nominal Size	OD (mm)
2-3/8"	60.3
2-7/8"	73
3-1/2"	88.9
4"	101.6
4-1/2"	114.3
5"	127
5-1/2"	139.7
6-5/8"	168.3

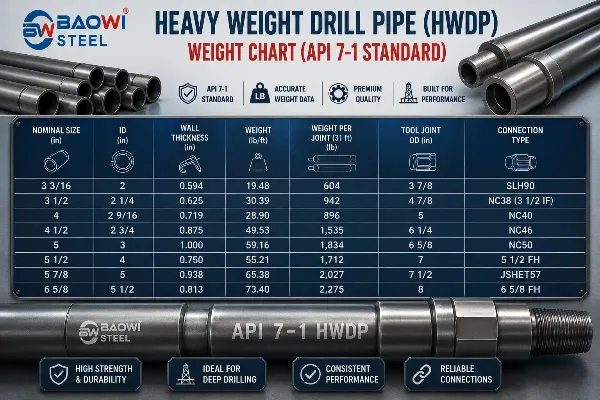

3. نظرة عامة على مخطط أوزان أنابيب HWDP (معيار API 7-1)
يلخص المخطط التالي مواصفات أنابيب HWDP الأكثر استخدامًا، بما في ذلك وزن الأنابيب، ووزن الوصلات، وأبعاد وصلات الأدوات، وأنواع الوصلات.

4. أنواع الفولاذ المتاحة لأنابيب الحفر عالية الضغط
تتوفر أنواع مختلفة من الفولاذ لتناسب أعماق الحفر المختلفة وظروف التشغيل المتنوعة.

Grade	Typical Application
DZ50	Shallow Wells
E75	Standard Drilling
R780	Medium-Depth Wells
X95	Directional Drilling
G105	Deep Wells
S135	High-Torque & Deep Drilling

٥. أنابيب حفر ثقيلة للبيع
نوفر أنابيب حفر ثقيلة متوافقة مع معايير API 5DP و API Spec 7-1، بتكوينات قياسية ومخصصة. تتراوح الأحجام المتاحة من 2-3/8 بوصة إلى 6-5/8 بوصة، مع درجات متعددة وأنواع مختلفة من الوصلات الملولبة. يمكن توفير أبعاد وسماكات جدران وخيارات توصيل مخصصة وفقًا لمتطلبات المشروع.

٦. كيفية حساب قدرة تحمل الضغط لأنابيب الحفر الثقيلة
تُقيّم قدرة تحمل الضغط لأنابيب الحفر الثقيلة (HWDP) عادةً باستخدام حسابات ضغط الانفجار. تعتمد النتيجة على القطر الخارجي للأنبوب، وسماكة جداره، وقوة خضوع نوع الفولاذ.

صيغة مبسطة لحساب ضغط الانفجار هي:
ضغط الانفجار (psi) = (2 × قوة الخضوع × سماكة الجدار) ÷ القطر الخارجي

Parameter	Description
Yield Strength	Steel grade yield strength (psi)
Wall Thickness	Pipe wall thickness (in.)
OD	Outside diameter of the pipe (in.)

6.1 مثال على الحساب
لنفترض أنبوب حفر أفقي بقطر 5 بوصات (HWDP) بالمواصفات التالية:

القطر الخارجي = 5.000 بوصة

سُمك الجدار = 0.500 بوصة

قوة الخضوع = 135,000 رطل/بوصة مربعة (S135)

ضغط الانفجار النظري =

ضغط الانفجار = (2 × 135,000 × 0.500) ÷ 5

ضغط الانفجار = 27,000 رطل/بوصة مربعة

تمثل هذه القيمة سعة الضغط النظرية قبل تطبيق معاملات الأمان.

6.2 العوامل المؤثرة على سعة الضغط
هناك عدة عوامل تؤثر على أداء الضغط الفعلي لأنبوب الحفر الأفقي (HWDP):

نوع الفولاذ (E75، X95، G105، S135)

سُمك الجدار

بدل التآكل

درجة الحرارة

التآكل والإجهاد

تفاوتات التصنيع
لذلك، عادةً ما يطبق مهندسو الحفر معاملات الأمان ويرجعون إلى مواصفات معهد البترول الأمريكي (API) عند تحديد ضغط التشغيل المسموح به.

الأسئلة الشائعة

ما هو المعيار؟ ما هو وزن أنبوب الحفر الثقيل (HWDP) مقاس 5 بوصات؟
يبلغ وزن أنبوب الحفر الثقيل القياسي مقاس 5 بوصات حوالي 93 رطل/قدم (138.4 كجم/م).

لماذا يُستخدم أنبوب الحفر الثقيل في سلسلة الحفر؟
يوفر أنبوب الحفر الثقيل انتقالًا سلسًا بين أطواق الحفر وأنابيب الحفر، مما يقلل من إجهاد التعب ويُحسّن نقل الوزن.

ما الفرق بين أنبوب الحفر الثقيل وأطواق الحفر؟
تُوفر أطواق الحفر أقصى وزن على رأس الحفر، بينما يُحقق أنبوب الحفر الثقيل توازنًا بين الوزن والمرونة.

ما هي المادة المستخدمة في صناعة أنابيب الحفر الثقيلة؟
تُصنع معظم منتجات أنابيب الحفر الثقيلة من فولاذ AISI 4145H المُعدّل، مما يمنحها قوة فائقة ومقاومة عالية للتعب.
