Codo de radio largo vs. Codo de radio corto

Los codos son un tipo de accesorios para tuberías. Además de los codos, los accesorios para tuberías más comunes incluyen tes, cruces, bridas, juntas, juntas triangulares, etc. El codo es un conector común en el sistema de tuberías, que se usa ampliamente en varias industrias, como petróleo, gas natural, industria química, energía hidroeléctrica, construcción, etc. El diseño del codo incluye no solo el material y el ángulo, sino también la elección del radio de curvatura, que afecta directamente la resistencia del flujo de fluido y la estabilidad del sistema de tuberías. Según el diferente radio de curvatura, el codo se puede dividir en codo de radio largo y codo de radio corto. Entonces, ¿cuál es la diferencia entre estos dos codos? ¿Para qué ocasiones son adecuados?

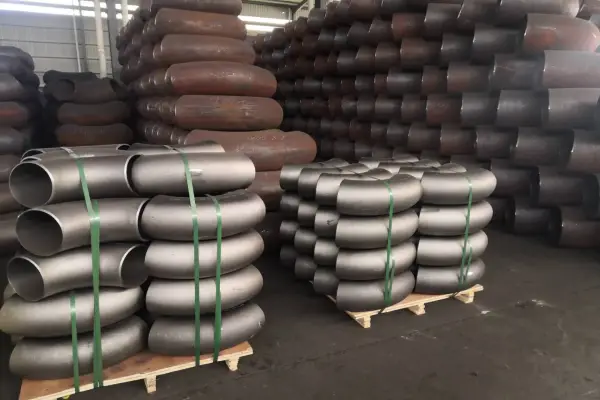

1. Concepto básico del codo

El codo es un accesorio que se usa para girar en la tubería, lo que puede cambiar la dirección del flujo del fluido. Según diferentes estándares, los codos se pueden clasificar según el material (como acero inoxidable, acero al carbono, acero de aleación, etc.), el ángulo (45 grados, 90 grados, 180 grados, etc.) y el radio de curvatura (radio largo y radio corto). El codo de radio largo y el codo de radio corto se distinguen por su radio de curvatura, y cada uno tiene diferentes características de flujo de fluido y escenarios aplicables.

2. Definición de codo de radio largo y codo de radio corto

Codo de radio largo: El radio de curvatura del codo de radio largo es igual a 1,5 veces el diámetro nominal de la tubería, es decir, R = 1,5D (D es el diámetro nominal de la tubería). Los codos de radio largo comunes tienen un radio de curvatura más grande, lo que puede proporcionar una trayectoria de flujo más suave, reduciendo así la resistencia al flujo.
Codo de radio corto: El radio de curvatura del codo de radio corto es igual al diámetro exterior de la tubería, es decir, R = D. Debido a su corto radio de curvatura, la forma del codo es más compacta, por lo que generalmente tiene una mayor resistencia al flujo.

3. Diferencia entre codos de radio largo y codos de radio corto

Resistencia al flujo: dado que la curvatura del codo de radio largo es más suave, la resistencia que encuentra el fluido al pasar a través de él es menor. La curvatura del codo de radio corto es más abrupta, lo que genera una mayor resistencia cuando el fluido gira, especialmente en ocasiones de alto caudal y alta presión, la influencia de la resistencia es más obvia.

Ocasiones aplicables: los codos de radio corto se utilizan generalmente en lugares con espacio limitado o diseño de tubería compacto, especialmente en tuberías de fluidos de baja presión. Los codos de radio largo son adecuados para ocasiones de alta presión y alto caudal, y se utilizan comúnmente en sistemas como la industria del petróleo, el gas natural y la química que necesitan garantizar un flujo de fluido suave.

Diferencia de tamaño: los codos de radio largo suelen ser de mayor tamaño y adecuados para tuberías con diámetros mayores, mientras que los codos de radio corto son adecuados para tuberías con diámetros más pequeños o lugares con espacios pequeños.

Radio de curvatura:

Codo de radio largo: tiene un radio de curvatura mayor, generalmente 1,5 veces el diámetro de la tubería o más. Esto significa que la distancia desde el centro del codo hasta el eje de curvatura es mayor.

Codo de radio corto: tiene un radio de curvatura relativamente pequeño, generalmente 1 vez el diámetro de la tubería. Esto da como resultado una forma más ajustada y curvas más pronunciadas.

Diferentes pérdidas de presión
Codo de radio largo: menor resistencia al fluido, baja pérdida de presión.
Codo de radio corto: mayor resistencia al fluido, mayor pérdida de presión.

Costo de fabricación y dificultad de instalación

Los codos de radio largo son relativamente caros, pero tienen poco impacto en el sistema durante la instalación.

Los codos de radio corto son baratos de fabricar, pero pueden tener un mayor impacto en la dinámica de fluidos durante la instalación.

NPS	O. D. (D)	180° Long Rad		180° Short Rad
		Center to Center	Back to Face(K)	Center to Center(O)	Back to Face(K)
6	168.3	457	313	305	237

4. Materiales e industrias aplicables

Codos de radio corto: Los codos de radio corto pueden estar hechos de acero inoxidable (como 201, 304), acero al carbono (como 20#, 20G) y acero de aleación (como 12CR1MOV). Debido a su estructura compacta, a menudo se utiliza para fluidos de baja presión o en situaciones donde el espacio de instalación es limitado. Se utilizan ampliamente en industrias como la del petróleo, el gas natural y la industria química.
Codos de radio largo: Los codos de radio largo generalmente están hechos de acero inoxidable, acero al carbono y acero de aleación. Son adecuados para ocasiones de alta presión y alto caudal donde se necesita reducir la resistencia al flujo, como el tratamiento de aguas residuales, el calor, la electricidad, la industria aeroespacial, la fabricación de papel y otras industrias.

5. Influencia de la resistencia al flujo y base de selección

El fluido se verá afectado por la resistencia al pasar por la tubería, especialmente cuando hay un codo en el sistema de tuberías, el radio de curvatura del codo tiene un efecto particularmente significativo en la resistencia al flujo. El codo de radio largo tiene una forma de curvatura más suave, lo que puede reducir el impacto y la turbulencia del fluido, reduciendo así el consumo de energía y la pérdida de presión del sistema. Por lo tanto, en tuberías de alta presión y alto caudal, generalmente se prefieren los codos de radio largo. Aunque el diseño del codo de radio corto ahorra espacio, se utiliza principalmente para tuberías de fluidos de baja presión o cuando las condiciones de instalación están restringidas debido a su mayor resistencia al flujo.

6. Inspección y control de calidad de los codos

Tanto si se trata de un codo de radio largo como de un codo de radio corto, su calidad es crucial, especialmente cuando está bajo presión y alta temperatura. Para los codos sin costura, la detección del espesor en el arco posterior es la clave porque esta parte soporta la presión del medio en la tubería. El factor de seguridad del espesor de la pared del codo suele ser de unas 6 veces. En el uso real, a medida que la tubería envejece y se corroe, el espesor del arco posterior puede disminuir. Por lo tanto, la inspección periódica del espesor del arco posterior para garantizar que cumpla con los requisitos de diseño es una medida necesaria para garantizar el funcionamiento seguro de la tubería.

7. Resumen

Según la conexión con la tubería de acero, los codos se pueden clasificar como codos soldados a tope, codos soldados a enchufe y codos roscados. Según el material del cuerpo de la válvula, hay codos de acero inoxidable, acero al carbono y acero aleado. Los codos de radio largo y los codos de radio corto desempeñan diferentes funciones en el sistema de tuberías. Los codos de radio largo son adecuados para ocasiones de alta presión y alto caudal, lo que puede reducir eficazmente la resistencia al flujo y mantener la estabilidad del fluido; mientras que los codos de radio corto son adecuados para espacios estrechos o tuberías de fluidos de baja presión. Aunque la resistencia al flujo es grande, tienen ventajas únicas en espacios de instalación limitados. Elegir el tipo de codo correcto no solo puede optimizar el rendimiento del flujo de la tubería, sino también extender la vida útil del sistema de tuberías.
