Tabla de pesos de tubos rectangulares

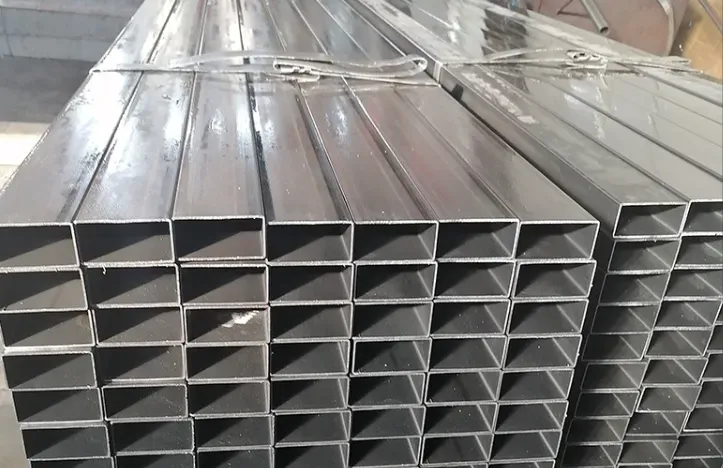

Los tubos rectangulares, también conocidos como perfiles huecos rectangulares (RHS, por sus siglas en inglés) o tubos de acero rectangulares, son uno de los perfiles de acero estructural más utilizados en la construcción y en aplicaciones industriales. A diferencia de las tuberías redondas y los perfiles huecos cuadrados, los tubos rectangulares presentan una sección transversal asimétrica en cuanto a su relación anchura-altura, lo que proporciona una excelente resistencia a la flexión, una gran estabilidad estructural y opciones de diseño flexibles.

La tabla de pesos de tubos rectangulares es una referencia esencial para ingenieros, fabricantes, contratistas y compradores de acero al calcular los requisitos de material, estimar los costos del proyecto, verificar la capacidad de carga y planificar las operaciones de corte. Los pesos teóricos que figuran en este artículo se basan en normas de acero estructural de uso común, incluida la norma GB/T 6728-2017 (Perfiles de acero conformados en frío), y abarcan los tamaños de tubos rectangulares más utilizados en proyectos residenciales, comerciales e industriales.

En esta guía encontrará una tabla completa de pesos de tubos rectangulares, la fórmula para calcular el peso, consejos para la selección de tamaños y consideraciones prácticas que le ayudarán a elegir el tubo de acero rectangular adecuado para su aplicación.

Parámetros básicos de los perfiles huecos rectangulares (RHS)
El peso de un perfil hueco rectangular (RHS) viene determinado principalmente por las dimensiones de su sección transversal y el espesor de la pared. En las normas internacionales del acero, los tubos rectangulares se especifican habitualmente mediante el siguiente formato:
Longitud × Anchura × Espesor de pared (mm)
Por ejemplo, 100 × 50 × 3,0 mm representa un tubo de acero rectangular con un lado largo de 100 mm, un lado corto de 50 mm y un espesor de pared de 3,0 mm.
En el caso de los perfiles huecos rectangulares estándar, las dimensiones exteriores permanecen fijas, mientras que existen diversas opciones de espesor de pared. Por lo general, una pared más gruesa conlleva un mayor peso unitario, una mayor capacidad de carga, una resistencia estructural mejorada y una mayor resistencia a la deformación.
Definiciones de parámetros comunes
1. Dimensiones de la sección
Las dimensiones de la sección se refieren a las medidas exteriores de longitud y anchura del tubo rectangular. Estas definen el tamaño básico del perfil y afectan directamente a las propiedades de la sección, incluida la resistencia a la flexión y la estabilidad estructural.
2. Espesor de pared
El espesor de pared indica el grosor de la pared del tubo de acero. Los espesores de pared habituales en los tubos rectangulares incluyen 1,5 mm, 2,0 mm, 2,5 mm, 3,0 mm, 4,0 mm, 5,0 mm y 6,0 mm. Aumentar el espesor de la pared mejora la resistencia, pero también incrementa el peso del material.
3. Peso teórico
El peso teórico se refiere al peso calculado del tubo rectangular por metro (kg/m) en condiciones estándar. Se utiliza ampliamente para la estimación de materiales, la planificación del transporte, los cálculos de cargas estructurales y la evaluación de costos del proyecto.
4. Grados de material
Entre los materiales comunes para perfiles huecos rectangulares se incluyen:
Acero al carbono Q235B: ampliamente utilizado para aplicaciones estructurales generales;
Acero de alta resistencia y baja aleación Q355B: ofrece un mayor límite elástico para estructuras de servicio pesado.
En el caso de los tubos rectangulares galvanizados, el peso teórico es ligeramente superior al de los tubos de acero al carbono sin recubrimiento debido a la capa adicional de zinc.

Tabla de pesos de tubos rectangulares

La siguiente tabla muestra las dimensiones y los pesos teóricos habituales de los tubos de acero rectangulares, basados en la densidad estándar del acero al carbono.

Length × Width × Wall Thickness (mm)	per meter (kg/m)	(Length × Width × Wall Thickness, mm)	per meter (kg/m)
40×20×1.5	1.38	120×60×3.0	8.64
40×20×2.0	1.78	120×60×4.0	11.28
50×30×1.5	1.79	120×80×3.0	9.54
50×30×2.0	2.32	120×80×4.0	12.48
60×40×2.0	2.83	150×80×3.0	11.04
60×40×2.5	3.46	150×80×4.0	14.4
80×40×2.0	3.48	150×100×3.0	11.94
80×40×2.5	4.29	150×100×4.0	15.6
80×40×3.0	5.07	200×100×4.0	18.84
100×50×2.0	4.08	200×100×5.0	23.26
100×50×2.5	5.03	200×100×6.0	27.6
100×50×3.0	5.95	250×150×5.0	30.6
100×60×2.5	5.42	250×150×6.0	36.36
100×60×3.0	6.41	300×150×6.0	41.04

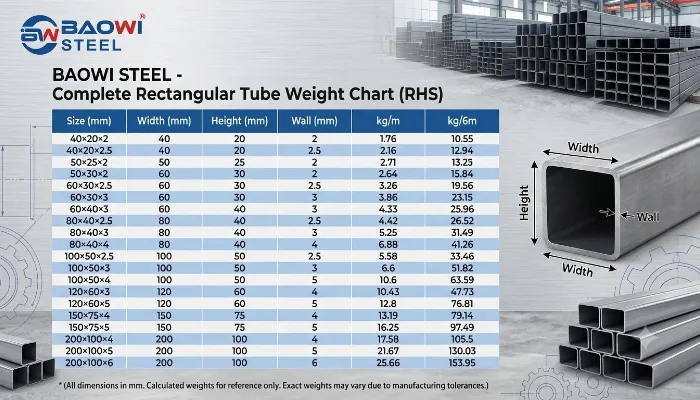

Tabla completa de pesos de tubos rectangulares (RHS)

Fórmula para calcular el peso de un tubo rectangular
El peso teórico de un tubo rectangular de acero puede calcularse utilizando el método del área de la sección transversal.
Fórmula:
Peso (kg/m) = Área de la sección transversal × Densidad del acero
Para acero al carbono:
Peso = Área × 7,85
donde:
Peso = kg/m
Área = área de la sección transversal del acero (cm²)
7,85 = densidad del acero (g/cm³)
Una fórmula simplificada es:
Peso ≈ [(A+B)×2 - 4T] × T × 0,00785
Donde:
A = anchura exterior (mm)
B = altura exterior (mm)
T = espesor de pared (mm)
Ejemplo:
Para un tubo rectangular de 100×50×3 mm:
[(100+50)×2 - (4×3)] × 3 × 0,00785
≈ 6,99 kg/m

Tamaños estándar de tubos rectangulares
Los tubos rectangulares de acero están disponibles en una amplia gama de tamaños estándar para satisfacer diversos requisitos estructurales y de fabricación. Por lo general, los fabricantes especifican cada tubo indicando su anchura exterior, altura exterior y espesor de pared (por ejemplo, 100 × 50 × 3 mm).

Size (mm)	Common Wall Thickness (mm)
40 × 20	1.5–3.0
50 × 25	1.5–4.0
60 × 40	2.0–5.0
80 × 40	2.0–6.0
100 × 50	2.0–8.0
120 × 60	3.0–8.0
150 × 75	3.0–10.0
200 × 100	4.0–12.0

Para obtener información más detallada, puede consultar la tabla de dimensiones estándar de tubos rectangulares.

El espesor de pared disponible varía según la norma de fabricación y el proveedor. En la práctica, las dimensiones del tubo determinan el perfil general, mientras que el espesor de pared es el factor que más influye en el peso y la capacidad de carga. Por ello, al seleccionar tubos rectangulares de acero, los ingenieros suelen consultar la tabla de pesos junto con las especificaciones dimensionales.

Normas para perfiles huecos rectangulares (RHS)
Entre las normas más comunes se incluyen:
ASTM A500
EN 10219
EN 10210
JIS G3466
Las distintas normas definen:
Tolerancias dimensionales
Propiedades mecánicas
Composición química
Requisitos de fabricación
Para proyectos internacionales, es fundamental confirmar la norma requerida antes de realizar la compra.
