Tabla de espesores de tubos rectangulares: Guía de espesores de pared estándar

¿Qué es una tabla de espesores de tubos rectangulares (RHS)?

El espesor de pared de un tubo rectangular se refiere al grosor del material de acero que forma los cuatro lados del tubo. Generalmente se expresa como la tercera dimensión en la especificación del tubo, después del ancho y la altura (Ancho × Altura × Espesor de pared).
Los espesores de pared comunes para tubos rectangulares varían aproximadamente de 1,6 mm a 16 mm, dependiendo del tamaño del tubo, el estándar de fabricación y los requisitos de la aplicación. El espesor de pared afecta directamente el peso del tubo, su resistencia estructural, su capacidad de carga y su resistencia a la flexión o deformación.
El espesor de pared de un tubo rectangular se refiere a la distancia entre las superficies exterior e interior del tubo de acero. Generalmente se expresa en milímetros (mm) o pulgadas. Un tubo rectangular se especifica típicamente mediante:
Ancho exterior × Altura exterior × Espesor de pared
Ejemplo:
100 × 50 × 3 mm
4" × 2" × 0,188"
Aunque dos tubos tengan las mismas dimensiones exteriores, una pared más gruesa proporciona:
Mayor resistencia a la flexión
Mayor capacidad de carga
Mejor resistencia a la deformación
Mayor resistencia al impacto
Mayor vida útil
Sin embargo, las paredes más gruesas también aumentan el peso y el costo del material.

Normas internacionales para el espesor de pared de tubos rectangulares (RHS)

Tres normas internacionales principales se utilizan comúnmente para proyectos en el extranjero y equipos de exportación: la norma estadounidense ASTM A500/A513, la norma europea BS EN 10210 y la norma japonesa JIS G3466; estas cubren una gama completa de especificaciones de espesor de pared desde 0,5 mm hasta 25 mm. En comparación con las normas nacionales chinas, estas normas internacionales presentan clasificaciones de espesor de pared más detalladas y controles de tolerancia más estrictos, lo que las hace más adecuadas. Adecuado principalmente para aplicaciones como proyectos de estructuras de acero en el extranjero, maquinaria de precisión y la adquisición de perfiles para importación y exportación.

Tabla de espesores de tubos rectangulares (RHS)

Standards	Wall thickness	Standards	Wall thickness	Standards	Wall thickness	Standards	Wall thickness
10*20	0.6-2.0	14*20	0.6-2.0	15*25	0.6-2.0	20*30	0.6-2.0
20*40	0.6-3.0	20*50	0.6-3.0	25*40	0.8-3.0	25*50	0.8-3.0
30*40	0.8-3.5	30*50	0.8-3.5	30*60	0.8-3.5	30*70	0.8-4.0
40*60	0.8-4.0	40*70	1.0-4.0	40*80	1.0-4.0	40*90	1.0-4.0
40*100	1.2-4.0	40*120	1.2-5.0	50*70	1.2-4.0	50*80	1.2-4.0
50*90	1.2-4.0	50*100	1.2-4.0	50*120	1.2-5.0	50*150	1.2-6.0
60*80	1.2-5.0	60*90	1.2-5.0	60*100	1.2-5.0	60*120	1.2-5.0
60*180	2.0-6.0	60*200	2.0-6.0	70*140	2.0-6.0	70*190	2.0-6.0
80*100	2.0-6.0	80*120	2.0-6.0	80*160	2.0-6.0	80*180	3.0-6.0
80*200	3.0-6.0	85*175	3.0-6.0	90*190	3.0-6.0	100*120	2.0-6.0
100*125	2.0-6.0	100*140	2.0-6.0	100*150	2.0-6.0	100*160	2.0-6.0
100*180	3.0-6.0	100*200	3.75-8.0	110*140	4.0-6.0	120*130	4.0-6.0
120*140	4.0-6.0	120*200	4.0-8.0	125*135	4.0-8.0	150*200	4.0-12
150*250	4.0-12	150*300	4.0-12

Nota: Se pueden fabricar a medida tubos rectangulares con secciones transversales extragrandes (más de 200 mm), paredes ultrafinas (0,5–1,2 mm) o paredes extragruesas no estándar (25 mm) según las especificaciones de diseño del proyecto.

Opciones comunes de espesor de pared para tubos rectangulares
Tubos rectangulares de pared delgada (1,6–4 mm)
Los tubos rectangulares de pared delgada se utilizan habitualmente en aplicaciones donde se requieren estructuras ligeras y una fabricación sencilla.
Aplicaciones típicas:
Estructuras para muebles
Estructuras decorativas
Estructuras para invernaderos
Estructuras para equipos ligeros
Estanterías de almacenamiento
Ejemplos comunes:
40 × 20 × 2 mm
50 × 25 × 2,5 mm
80 × 40 × 3 mm

Ventajas:
Menor consumo de material
Fácil corte y soldadura
Peso estructural reducido

Limitaciones:
Menor resistencia a cargas pesadas

Tolerancia y criterios de aceptación del espesor de pared de tubos rectangulares
Durante el proceso de fabricación, pueden producirse ligeras variaciones en el espesor de pared debido a las condiciones de conformado, soldadura y procesamiento del material. Por lo tanto, la tolerancia del espesor de pared es un factor importante al inspeccionar tubos rectangulares antes de la entrega.

Las normas aplicables, como ASTM A500, EN 10219 y otras especificaciones para tubos estructurales, definen las variaciones dimensionales permitidas para garantizar la resistencia y el rendimiento requeridos.

Los rangos típicos de aceptación del espesor de pared son:

Wall Thickness Range	Typical Allowable Deviation	Common Applications
Less than 3 mm	Around 0.3 mm maximum negative deviation	Light structures, furniture, decorative applications
3–12 mm	Approximately within ±8% depending on standard requirements	General structural applications
Above 12 mm	Around 1.2 mm maximum negative deviation	Heavy-duty structures and load-bearing applications

Las distintas normas definen sus propios requisitos de tolerancia, entre ellas:
ASTM A500
EN 10219
EN 10210
JIS G3466
Para tubos rectangulares de precisión, como tubos mecánicos estirados en frío o tubos de precisión galvanizados, puede ser necesario un control dimensional más estricto. Algunas aplicaciones de precisión pueden alcanzar tolerancias de espesor de pared cercanas a ±0,1 mm para cumplir con los estrictos requisitos de montaje y mecanizado.

Tabla de espesores de tubos rectangulares ASTM A500

ASTM A500 es una de las normas más utilizadas para tubos rectangulares estructurales en Norteamérica.
Opciones típicas de espesor de tubo rectangular ASTM A500:

Nominal Size	Common Wall Thickness
2 × 1 inch	0.120", 0.188"
3 × 2 inch	0.120", 0.188", 0.250"
4 × 2 inch	0.120", 0.188", 0.250", 0.313"
6 × 4 inch	0.188", 0.250", 0.313", 0.375", 0.500"
8 × 4 inch	0.250", 0.313", 0.375", 0.500"
10 × 6 inch	0.250", 0.313", 0.375", 0.500", 0.625"

Tabla de calibres de tubos rectangulares

Gauge	Thickness (inch)	Thickness (mm)
20 Gauge	0.035"	0.89 mm
18 Gauge	0.049"	1.24 mm
16 Gauge	0.065"	1.65 mm
14 Gauge	0.083"	2.11 mm
12 Gauge	0.109"	2.77 mm
11 Gauge	0.120"	3.05 mm
10 Gauge	0.134"	3.40 mm

Preguntas frecuentes
¿Cuál es el espesor estándar de los tubos rectangulares?
El espesor común de la pared de los tubos rectangulares varía aproximadamente de 1,6 mm a 16 mm, según el tamaño, la norma y la aplicación.

¿Cuál es el espesor más común de un tubo rectangular?
Para aplicaciones estructurales generales, se utiliza un espesor de pared de 3 mm a 6 mm.

¿Son más resistentes los tubos rectangulares más gruesos?
Sí. Un mayor espesor de pared generalmente mejora la resistencia, la rigidez y la resistencia a la deformación.

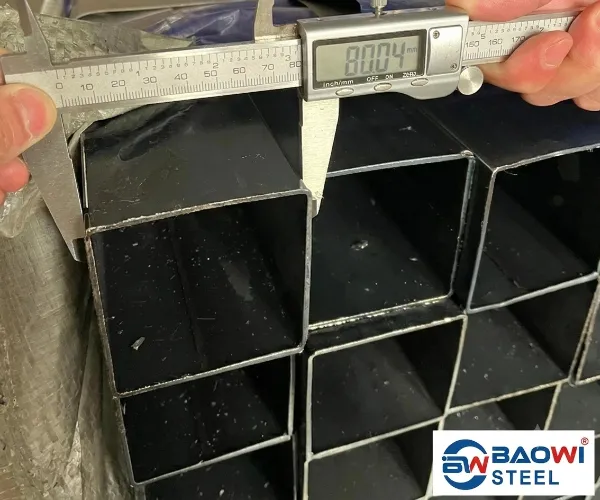

¿Cómo se mide el espesor de la pared de un tubo rectangular?
El espesor de la pared se mide desde la superficie exterior hasta la superficie interior de la pared del tubo de acero.

¿Cuál es la diferencia entre el tamaño y el espesor de un tubo rectangular?
El tamaño del tubo describe las dimensiones exteriores, mientras que el espesor describe el espesor de la pared de acero.

¿Cuál es la longitud estándar de un tubo rectangular?
La longitud estándar de un tubo rectangular suele ser de 6 metros (20 pies) o 12 metros (40 pies), con longitudes personalizadas disponibles bajo pedido. Para obtener información más detallada, consulte la Tabla de tamaños estándar de tubos rectangulares.
