ما هو مخطط سُمك الأنابيب المستطيلة (RHS)؟
يشير سُمك جدار الأنبوب المستطيل إلى سُمك مادة الفولاذ التي تُشكّل جوانبه الأربعة. ويُعبّر عنه عادةً كبعد ثالث في مواصفات الأنبوب، بعد العرض والارتفاع (العرض × الارتفاع × سُمك الجدار).
يتراوح سُمك جدار الأنبوب المستطيل الشائع بين 1.6 مم و16 مم تقريبًا، وذلك تبعًا لحجم الأنبوب ومعايير التصنيع ومتطلبات التطبيق. ويؤثر سُمك الجدار بشكل مباشر على وزن الأنبوب وقوته الهيكلية وقدرته على تحمل الأحمال ومقاومته للانحناء أو التشوه.
يشير سُمك جدار الأنبوب المستطيل إلى المسافة بين السطحين الخارجي والداخلي للأنبوب الفولاذي. ويُعبّر عنه عادةً بالمليمترات (مم) أو البوصات.
يُحدد عادةً الأنبوب المستطيل باستخدام:
العرض الخارجي × الارتفاع الخارجي × سُمك الجدار
مثال:
100 × 50 × 3 مم
4 بوصات × 2 بوصة × 0.188 بوصة
على الرغم من أن أنبوبين قد يكون لهما نفس الأبعاد الخارجية، إلا أن الجدار الأكثر سُمكًا يوفر:
مقاومة انحناء أعلى
قدرة تحمل أكبر للأحمال
مقاومة أفضل للتشوه
مقاومة محسّنة للصدمات
عمر خدمة أطول
مع ذلك، فإن الجدران الأكثر سُمكًا تزيد أيضًا من الوزن وتكلفة المواد.
المعايير الدولية لسُمك جدار الأنبوب المستطيل (RHS)
تُستخدم ثلاثة معايير دولية رئيسية بشكل شائع في المشاريع الخارجية والمعدات المُصدَّرة: المعيار الأمريكي ASTM A500/A513، والمعيار الأوروبي BS EN 10210، والمعيار الياباني JIS G3466؛ وتغطي هذه المعايير نطاقًا كاملاً من مواصفات سُمك الجدار من 0.5 مم إلى 25 مم. بالمقارنة مع المعايير الوطنية الصينية، تتميز هذه المعايير الدولية بتصنيفات أكثر دقة لسُمك الجدار وضوابط أكثر صرامة للتفاوتات، مما يجعلها في المقام الأول مناسبة لتطبيقات مثل مشاريع الهياكل الفولاذية الخارجية، والآلات الدقيقة، وتوريد القطاعات للاستيراد والتصدير.
جدول سماكة الأنابيب المستطيلة (RHS)
|
Standards
|
Wall thickness
|
Standards
|
Wall thickness
|
Standards
|
Wall thickness
|
Standards
|
Wall thickness
|
|
10*20
|
0.6-2.0
|
14*20
|
0.6-2.0
|
15*25
|
0.6-2.0
|
20*30
|
0.6-2.0
|
|
20*40
|
0.6-3.0
|
20*50
|
0.6-3.0
|
25*40
|
0.8-3.0
|
25*50
|
0.8-3.0
|
|
30*40
|
0.8-3.5
|
30*50
|
0.8-3.5
|
30*60
|
0.8-3.5
|
30*70
|
0.8-4.0
|
|
40*60
|
0.8-4.0
|
40*70
|
1.0-4.0
|
40*80
|
1.0-4.0
|
40*90
|
1.0-4.0
|
|
40*100
|
1.2-4.0
|
40*120
|
1.2-5.0
|
50*70
|
1.2-4.0
|
50*80
|
1.2-4.0
|
|
50*90
|
1.2-4.0
|
50*100
|
1.2-4.0
|
50*120
|
1.2-5.0
|
50*150
|
1.2-6.0
|
|
60*80
|
1.2-5.0
|
60*90
|
1.2-5.0
|
60*100
|
1.2-5.0
|
60*120
|
1.2-5.0
|
|
60*180
|
2.0-6.0
|
60*200
|
2.0-6.0
|
70*140
|
2.0-6.0
|
70*190
|
2.0-6.0
|
|
80*100
|
2.0-6.0
|
80*120
|
2.0-6.0
|
80*160
|
2.0-6.0
|
80*180
|
3.0-6.0
|
|
80*200
|
3.0-6.0
|
85*175
|
3.0-6.0
|
90*190
|
3.0-6.0
|
100*120
|
2.0-6.0
|
|
100*125
|
2.0-6.0
|
100*140
|
2.0-6.0
|
100*150
|
2.0-6.0
|
100*160
|
2.0-6.0
|
|
100*180
|
3.0-6.0
|
100*200
|
3.75-8.0
|
110*140
|
4.0-6.0
|
120*130
|
4.0-6.0
|
|
120*140
|
4.0-6.0
|
120*200
|
4.0-8.0
|
125*135
|
4.0-8.0
|
150*200
|
4.0-12
|
|
150*250
|
4.0-12
|
150*300
|
4.0-12
|
|
|
|
|
ملاحظة: يمكن تصنيع الأنابيب المستطيلة ذات المقاطع العرضية الكبيرة جدًا (أكثر من ٢٠٠ مم)، أو الجدران الرقيقة جدًا (٠.٥-١.٢ مم)، أو الجدران السميكة جدًا غير القياسية (٢٥ مم) حسب الطلب وفقًا لمواصفات تصميم المشروع.
خيارات سماكة جدران الأنابيب المستطيلة الشائعة
أنابيب مستطيلة ذات جدران رقيقة (١.٦-٤ مم)
تُستخدم الأنابيب المستطيلة ذات الجدران الرقيقة عادةً في المشاريع التي تتطلب هياكل خفيفة الوزن وسهولة في التصنيع.
خيارات سماكة جدران الأنابيب المستطيلة الشائعة
أنابيب مستطيلة ذات جدران رقيقة (١.٦-٤ مم)
تُستخدم الأنابيب المستطيلة ذات الجدران الرقيقة عادةً في المشاريع التي تتطلب هياكل خفيفة الوزن وسهولة في التصنيع.
خيارات سماكة جدران الأنابيب المستطيلة الشائعة
أنابيب مستطيلة ذات جدران رقيقة (١.٦-٤ مم)
تُستخدم الأنابيب المستطيلة ذات الجدران الرقيقة عادةً في المشاريع التي تتطلب هياكل خفيفة الوزن وسهولة في التصنيع. الاستخدامات النموذجية:
هياكل الأثاث
الهياكل الزخرفية
هياكل البيوت الزجاجية
هياكل المعدات الخفيفة
رفوف التخزين
أمثلة شائعة:
40 × 20 × 2 مم
50 × 25 × 2.5 مم
80 × 40 × 3 مم
المزايا:
استهلاك أقل للمواد
سهولة القطع واللحام
انخفاض وزن الهيكل
العيوب:
مقاومة أقل للأحمال الثقيلة
تفاوتات سُمك جدار الأنابيب المستطيلة ومعايير القبول
خلال عملية التصنيع، قد تحدث اختلافات طفيفة في سُمك الجدار نتيجةً لعمليات التشكيل واللحام ومعالجة المواد. لذلك، يُعدّ تفاوت سُمك الجدار عاملاً مهماً عند فحص الأنابيب المستطيلة قبل التسليم.
تُحدد المعايير المطبقة، مثل ASTM A500 وEN 10219 وغيرها من مواصفات الأنابيب الهيكلية، التفاوتات المسموح بها في الأبعاد لضمان القوة والأداء المطلوبين.
نطاقات قبول سُمك الجدار النموذجية هي:
|
Wall Thickness Range
|
Typical Allowable Deviation
|
Common Applications
|
|
Less than 3 mm
|
Around 0.3 mm maximum negative deviation
|
Light structures, furniture, decorative applications
|
|
3–12 mm
|
Approximately within ±8% depending on standard requirements
|
General structural applications
|
|
Above 12 mm
|
Around 1.2 mm maximum negative deviation
|
Heavy-duty structures and load-bearing applications
|
تحدد المعايير المختلفة متطلبات التفاوت الخاصة بها، ومنها:
ASTM A500
EN 10219
EN 10210
JIS G3466
قد يتطلب تصنيع الأنابيب المستطيلة الدقيقة، مثل الأنابيب الميكانيكية المسحوبة على البارد أو الأنابيب المجلفنة الدقيقة، تحكمًا أدق في الأبعاد. يمكن لبعض التطبيقات الدقيقة تحقيق تفاوتات في سماكة الجدار تصل إلى ±0.1 مم لتلبية متطلبات التجميع والتشغيل الصارمة.
جدول سماكة الأنابيب المستطيلة وفقًا لمعيار ASTM A500
يُعد معيار ASTM A500 من أكثر المعايير استخدامًا للأنابيب المستطيلة الهيكلية في أمريكا الشمالية.
خيارات سماكة الأنابيب المستطيلة النموذجية وفقًا لمعيار ASTM A500:
|
Nominal Size
|
Common Wall Thickness
|
|
2 × 1 inch
|
0.120", 0.188"
|
|
3 × 2 inch
|
0.120", 0.188", 0.250"
|
|
4 × 2 inch
|
0.120", 0.188", 0.250", 0.313"
|
|
6 × 4 inch
|
0.188", 0.250", 0.313", 0.375", 0.500"
|
|
8 × 4 inch
|
0.250", 0.313", 0.375", 0.500"
|
|
10 × 6 inch
|
0.250", 0.313", 0.375", 0.500", 0.625"
|
مخطط قياس الأنابيب المستطيلة
|
Gauge
|
Thickness (inch)
|
Thickness (mm)
|
|
20 Gauge
|
0.035"
|
0.89 mm
|
|
18 Gauge
|
0.049"
|
1.24 mm
|
|
16 Gauge
|
0.065"
|
1.65 mm
|
|
14 Gauge
|
0.083"
|
2.11 mm
|
|
12 Gauge
|
0.109"
|
2.77 mm
|
|
11 Gauge
|
0.120"
|
3.05 mm
|
|
10 Gauge
|
0.134"
|
3.40 mm
|
الأسئلة الشائعة
ما هو سُمك جدار الأنابيب المستطيلة القياسي؟
يتراوح سُمك جدار الأنابيب المستطيلة الشائعة بين 1.6 مم و16 مم تقريبًا، وذلك حسب الحجم والمواصفات والتطبيق.
ما هو سُمك جدار الأنابيب المستطيلة الأكثر شيوعًا؟
في التطبيقات الإنشائية العامة، يُستخدم سُمك جدار يتراوح بين 3 مم و6 مم على نطاق واسع.
هل الأنابيب المستطيلة السميكة أقوى؟
نعم. زيادة سُمك الجدار تُحسّن عمومًا من القوة والصلابة ومقاومة التشوه.

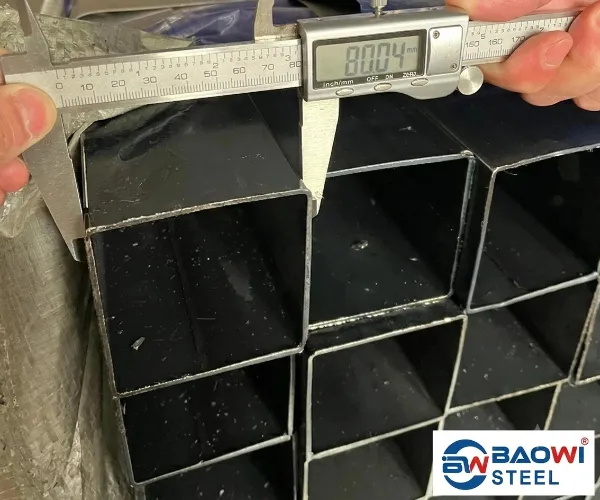

كيف يُقاس سُمك جدار الأنابيب المستطيلة؟
يُقاس سُمك الجدار من السطح الخارجي إلى السطح الداخلي لجدار الأنبوب الفولاذي.
ما الفرق بين حجم الأنبوب المستطيل وسُمكه؟
يُشير حجم الأنبوب إلى أبعاده الخارجية، بينما يُشير السُمك إلى سُمك جدار الأنبوب الفولاذي.
ما هو الطول القياسي للأنبوب المستطيل؟
يبلغ الطول القياسي للأنبوب المستطيل عادةً 6 أمتار (20 قدمًا) أو 12 مترًا (40 قدمًا)، مع إمكانية توفير أطوال مُخصصة عند الطلب. لمزيد من التفاصيل، يُمكنكم الاطلاع على جدول أحجام الأنابيب المستطيلة القياسية.
