Introducción:
En la exploración de petróleo y gas, el éxito de un pozo depende en gran medida de la selección y el uso adecuados de componentes que garanticen la estabilidad estructural y la producción eficiente de hidrocarburos. Dos elementos fundamentales en este proceso son el revestimiento y la tubería de producción. A pesar de su apariencia similar a la de las tuberías de acero, cumplen funciones muy diferentes dentro de un pozo. Este artículo explica las diferencias clave entre el revestimiento y la tubería de producción, incluyendo su diseño, función, instalación e importancia en la construcción de pozos.
Comprensión del Casing y la Tubería
A. ¿Qué es el Casing?
Definición y Propósito:
El Casing se refiere a las tuberías de acero de gran diámetro que se instalan en el pozo para mantener su integridad estructural y evitar derrumbes. Es esencial para aislar diferentes formaciones del subsuelo y proteger las zonas de agua subterránea.
Materiales y Construcción:
El Casing está hecho de acero al carbono o acero aleado de alta resistencia, diseñado para soportar presiones externas y condiciones corrosivas en el fondo del pozo. Los extremos están roscados para conectar múltiples secciones en una sarta de tubería de revestimiento continua.
Tamaños y Especificaciones:
Los tamaños de las tuberías de revestimiento varían según la profundidad del pozo y la geología, desde unas pocas pulgadas hasta más de 20 pulgadas de diámetro. A menudo se utilizan múltiples capas de tubería de revestimiento, como la de superficie, la intermedia y la de producción.
B. ¿Qué es la Tubería de Revestimiento?
Definición y Propósito:
La tubería de revestimiento es una tubería de menor diámetro que se inserta dentro del Casing. Su función principal es transportar los fluidos producidos (petróleo, gas o agua) desde el yacimiento hasta la superficie.
Materiales y construcción:
La tubería de producción también está hecha de acero de alta calidad, pero es más ligera y delgada que la tubería de revestimiento. Al igual que la tubería de revestimiento, la sarta de tubería se forma conectando múltiples uniones roscadas.
Tamaños y especificaciones:
Los diámetros típicos de la tubería de producción varían de 1,05 pulgadas a 4,5 pulgadas, y se seleccionan en función de los caudales de fluido esperados, la presión y las condiciones del yacimiento.

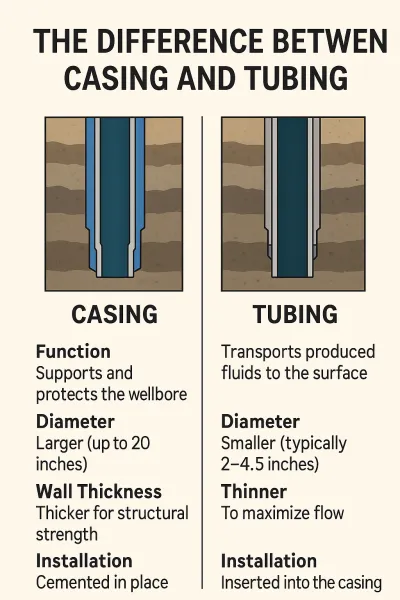

La diferencia entre tubería de revestimiento y tubería de producción
|
Aspect
|
Casing
|
Tubing
|
|
Purpose
|
Supports and stabilizes the wellbore
|
Transports oil and gas to surface
|
|
Installation
|
Cemented into the formation
|
Run inside casing, removable
|
|
Load Type
|
Structural support, withstands formation pressure
|
Withstands production pressure and fluid corrosion
|
|
Material
|
Thicker, more corrosion-resistant steel
|
Strong, but less thick and lighter steel
|
|
Size
|
4.5″–36″
|
¾″–4 ½″
|
|
Replacement
|
Not replaceable without re-drilling
|
Replaceable
|
|
Location in Well
|
Outside pipe
|
Inside pipe
|
|
Common Connections
|
Buttress thread, premium thread, steel coupling
|
Threaded joints, internal and external threads
|
Diferencias detalladas entre tubería de producción y revestimiento
1. Diferencias estructurales
Tubing: Tubería cilíndrica de paredes más delgadas, sin costuras y superficie lisa.
Casing: Tubería más gruesa, a veces multietapa, soldada o de aleación, con mayor resistencia y espesor de pared.
2. Diferencias funcionales
Tubing: Transporta fluidos de producción a la superficie.
Casing: Mantiene el pozo abierto y previene el colapso de la formación.
3. Propiedades mecánicas y del material
Tubing: Diseñada para resistir la corrosión y la erosión inducidas por fluidos.
Casing: Debe soportar altas presiones de formación y resistir el estrés geológico.
4. Morfología
Tubing: Estructura de tubería única.
Casing: Estructura de soporte exterior; puede formar parte de un sistema de tubería doble.
5. Tipos de conexión
Tubing: Conexiones roscadas con roscas internas o externas. Revestimiento: Se conecta con acoplamientos roscados especiales o hebillas de acero, incluyendo formas trapezoidales o hexagonales.
6. Procesos de fabricación
Tubo: Se fabrica mediante laminación en caliente o estirado en frío de tubos sin costura.
Revestimiento: Producción más compleja que implica corte, conformado de bordes, doblado y roscado.
7. Pruebas y control de calidad
Tubo: Inspección estándar de resistencia a la tracción y a la corrosión.
Revestimiento: Pruebas más rigurosas que incluyen presión, integridad de la soldadura y precisión de la rosca.
8. Implementación en el pozo
Revestimiento: Se instala y cementa en su lugar después de la perforación.
Tubo: Se inserta dentro del revestimiento después de la terminación y se utiliza durante la fase de producción.
Diferencias en diseño e instalación:
A. Variaciones de diseño:
El diseño del revestimiento y la tubería difiere según sus funciones previstas. El revestimiento está diseñado para soportar presiones externas y soportar la estructura del pozo, mientras que la tubería está diseñada para transportar fluidos y soportar presiones internas.
B. Proceso de Instalación:
El proceso de instalación de tubería de revestimiento y tubería de producción implica procedimientos distintos. La tubería de revestimiento se introduce generalmente en el pozo a medida que avanza la perforación, comenzando con la tubería de superficie y seguida por la tubería intermedia y de producción. La tubería de producción se instala generalmente después de perforar y cementar el pozo y de colocar la tubería de revestimiento.
C. Perforaciones y Pozo Abierto:
La tubería de producción se introduce a menudo a través de secciones de tubería de revestimiento perforadas o de pozo abierto. Las perforaciones se realizan en la tubería de revestimiento para permitir el ingreso de fluidos desde zonas de producción específicas, facilitando así el flujo de hidrocarburos a la superficie.
Grados y estándares de materiales
Tanto el revestimiento como la tubería cumplen con los estrictos estándares API 5CT y pueden fabricarse con acero al carbono o aleaciones resistentes a la corrosión.
|
Standard
|
Description
|
|
API 5CT
|
Covers specifications for casing and tubing in petroleum applications.
|
|
Common Grades
|
J55, N80, L80, P110, Q125
|
La selección del material depende de la profundidad del pozo, la temperatura y la presencia de gases corrosivos como el CO₂ o el H₂S.
Conclusión
En conclusión, si bien el revestimiento y la tubería de producción pueden parecer similares a primera vista, sus funciones, diseños y procesos de instalación difieren significativamente en el contexto de la construcción de pozos de petróleo y gas. El revestimiento proporciona soporte estructural, aísla las formaciones y previene la contaminación, mientras que la tubería de producción facilita el transporte de fluidos, el control de la presión y las intervenciones en el pozo. Comprender las diferencias entre estos dos componentes críticos es esencial para el éxito de la construcción del pozo, la producción eficiente y la sostenibilidad a largo plazo de las operaciones de petróleo y gas. A medida que la tecnología continúa avanzando, la industria del petróleo y el gas sin duda presenciará nuevas innovaciones en el diseño y los materiales de revestimiento y tubería de producción, lo que mejorará la capacidad de la industria para extraer valiosos recursos del subsuelo terrestre.
