تسامح حجم الأنابيب الفولاذية ASTM A312

عندما يتعلق الأمر باختيار أنابيب الفولاذ المقاوم للصدأ للبناء أو التصنيع أو نقل السوائل، فإن أحد أهم العوامل التي يجب مراعاتها هو تسامح حجم أنابيب الفولاذ ASTM A312. تحدد هذه المواصفة الأبعاد والمواد ومتطلبات الاختبار لأنابيب الفولاذ المقاوم للصدأ الملحومة وغير الملحومة المستخدمة في بيئات ذات درجات حرارة وضغط عالية. إن فهم نطاق التسامح وكيف يؤثر على أداء وتوافق الأنابيب في التطبيقات المختلفة يمكن أن يساعد في ضمان الملاءمة المناسبة لمشروعك. في هذه المقالة، سوف نستكشف التفاصيل الأساسية لتسامح حجم أنابيب الفولاذ ASTM A312، بما في ذلك أهميتها ومعاييرها وكيف تؤثر على جودة الأنابيب بشكل عام.

1. ما هو ASTM A312؟

ASTM A312 هي مواصفة طورتها ASTM International (المعروفة سابقًا باسم الجمعية الأمريكية للاختبار والمواد) لأنابيب الفولاذ المقاوم للصدأ. وهي تغطي كل من الأنابيب الملحومة وغير الملحومة المصنوعة من درجات الفولاذ المقاوم للصدأ الأوستنيتي، والمصممة خصيصًا للتطبيقات ذات درجات الحرارة العالية. تشمل الدرجات الشائعة 304 و304L و316 و316L. تُستخدم هذه الأنابيب بشكل أساسي في الصناعات مثل المعالجة الكيميائية وتوليد الطاقة وتكرير البترول نظرًا لمقاومتها الممتازة للتآكل والحرارة.

2. تفاوتات أنابيب الفولاذ المقاوم للصدأ ASTM A312

تفاوتات سمك الجدار

الاختلافات المسموح بها في سمك الجدار (%)

NPS Designator	Tolerance (% from Nominal)	Over (%)	Under (%)
1/8 to 2 1/2, all t/D ratios	20.0	12.5
3 to 18 incl., t/D up to 5% incl.	22.5	12.5
3 to 18 incl., t/D > 5%	15.0	12.5
20 and larger, welded, all t/D ratios	17.5	12.5
20 and larger, seamless, t/D up to 5% incl.	22.5	12.5
20 and larger, seamless, t/D > 5%	15.0	12.5

حيث:
t = سمك الجدار الاسمي
D = القطر الخارجي المنظم
تسامح القطر الخارجي
الاختلاف المسموح به في القطر الخارجي (مم)

Outside Diameter (OD)	Tolerance (mm)
10.29 - 48.26	+0.40 / -0.80
48.26 - 114.30	+0.80 / -0.80
114.30 - 219.08	+1.60 / -0.80
219.08 - 457.20	+2.40 / -0.80

Length Tolerance (mm)
+6.0 / -0

اختلافات الطول
أ. ما لم يُنص على خلاف ذلك، تتوفر جميع المقاسات من NPS 1/8 إلى NPS 8 بطول أقصى يبلغ 24 قدمًا. ونطاق طول من 15 إلى 24 قدمًا. الطول القصير مقبول، ولكن يتم الاتفاق على العدد والطول الأدنى من قبل المشتري
والشركة المصنعة.
ب. إذا كان مطلوبًا طول قطع معين، فيجب تحديد الطول المطلوب في الطلب. يجب ألا يزيد طول الأنبوب عن
الطول المحدد ويجب ألا يتجاوز طول الأنبوب 1/4 بوصة [6 مم].
ج. ما لم يُنص على خلاف ذلك، لا يُسمح بوجود وصلات بها .

3. أنواع تصنيع الأنابيب A312

تغطي أنابيب ASTM A312 المصنوعة من الفولاذ المقاوم للصدأ أنواع التصنيع التالية (بما في ذلك التشطيب الساخن أو التشطيب البارد):
أ. الأنابيب الخالية من اللحامات (SMLS): تغطي الأنابيب أو الأنابيب المصنوعة من الفولاذ المقاوم للصدأ الخالية من اللحامات في الدرفلة الساخنة أو المسحوبة على البارد.
ب. الأنابيب الملحومة (WLD): ملحومة بعملية لحام أوتوماتيكية لا تضيف معدن حشو عند اللحام.
ج. الأنابيب المعالجة على البارد (أنابيب HCW): الأنابيب المعالجة على البارد الثقيلة التي تطبق المعالجة الباردة بنسبة لا تقل عن 35% من سمك الجدارين، ويتم لحامها بالأنبوب الملحوم قبل التلدين النهائي. لا تستخدم مواد مالئة أثناء اللحام.
د. الأنابيب الملحومة وأنابيب HCW: يجب أن يكون للأنابيب الملحومة وأنابيب HCW التي يبلغ حجمها 14 وأصغر من NPS 14 لحام طولي واحد.
بعد موافقة المشتري، يجب أن يكون للأنابيب الملحومة وأنابيب HCW التي يبلغ حجمها NPS أكبر من NPS 14 لحام طولي واحد
أو يتم تصنيعها عن طريق تشكيل ولحام قسمين طوليين من المخزون المسطح.
لذلك يجب اختبار كل لحام أو فحصه أو فحصه أو معالجته.

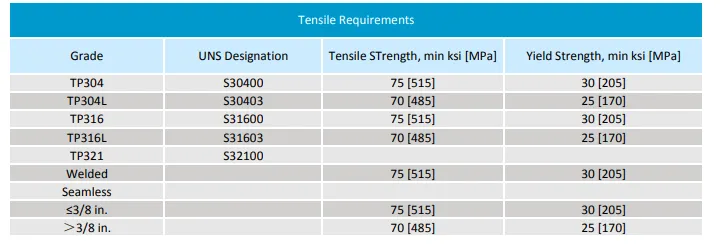

4. الخصائص الميكانيكية لأنبوب ASTM A312
