Cuando se trata de seleccionar tuberías de acero inoxidable para la construcción, la fabricación o el transporte de fluidos, uno de los factores más importantes a tener en cuenta es la tolerancia de tamaño de las tuberías de acero ASTM A312. Esta norma especifica las dimensiones, los materiales y los requisitos de prueba para las tuberías de acero inoxidable sin costura y soldadas que se utilizan en entornos de alta temperatura y presión. Comprender el rango de tolerancia y cómo afecta el rendimiento y la compatibilidad de las tuberías en diversas aplicaciones puede ayudar a garantizar la adaptación adecuada para su proyecto. En este artículo, exploraremos los detalles esenciales de la tolerancia de tamaño de las tuberías de acero ASTM A312, incluida su importancia, los estándares y cómo afecta la calidad general de las tuberías.
1. ¿Qué es ASTM A312?
ASTM A312 es una especificación desarrollada por ASTM International (anteriormente conocida como la Sociedad Estadounidense de Pruebas y Materiales) para tuberías de acero inoxidable. Cubre tanto las tuberías sin costura como las soldadas fabricadas con grados de acero inoxidable austenítico, diseñados específicamente para aplicaciones de alta temperatura. Los grados comunes incluyen 304, 304L, 316 y 316L. Estas tuberías se utilizan principalmente en industrias como procesamiento químico, generación de energía y refinación de petróleo debido a su excelente resistencia a la corrosión y al calor.
2. Tolerancias de los tubos de acero inoxidable ASTM A312
Tolerancia del espesor de pared
Variaciones permitidas en el espesor de pared (%)
|
NPS Designator
|
Tolerance (% from Nominal)
|
Over (%)
|
Under (%)
|
|
1/8 to 2 1/2, all t/D ratios
|
20.0
|
12.5
|
|
|
3 to 18 incl., t/D up to 5% incl.
|
22.5
|
12.5
|
|
|
3 to 18 incl., t/D > 5%
|
15.0
|
12.5
|
|
|
20 and larger, welded, all t/D ratios
|
17.5
|
12.5
|
|
|
20 and larger, seamless, t/D up to 5% incl.
|
22.5
|
12.5
|
|
|
20 and larger, seamless, t/D > 5%
|
15.0
|
12.5
|
Donde:
t = Espesor nominal de la pared
D = Diámetro exterior ordenado
Tolerancia del diámetro exterior
Variación permitida en el diámetro exterior (mm)
|
Outside Diameter (OD)
|
Tolerance (mm)
|
|
10.29 - 48.26
|
+0.40 / -0.80
|
|
48.26 - 114.30
|
+0.80 / -0.80
|
|
114.30 - 219.08
|
+1.60 / -0.80
|
|
219.08 - 457.20
|
+2.40 / -0.80
|
Tolerancia de longitud (mm)
+6,0 / -0
Variaciones de longitud
a. A menos que se especifique lo contrario, todos los tamaños desde NPS 1/8 a NPS 8 están disponibles en una longitud máxima de 24 pies. Y un rango de longitud
de 15 a 24 pies. Se aceptan longitudes cortas, pero el número y la longitud mínima se acuerdan entre el comprador
y el fabricante.
b. Si se requiere una cierta longitud de corte, la longitud requerida debe especificarse en el pedido. La tubería no debe ser más larga que la
longitud especificada y la longitud de la tubería no debe exceder 1/4 de pulgada [6 mm].
c. A menos que se especifique lo contrario, no se permite que las juntas tengan .
3. Tipos de fabricación de tuberías A312
Las tuberías y tubos de acero inoxidable ASTM A312 cubren los siguientes tipos de fabricación (incluidos los acabados en caliente o en frío):
a. Tubería sin costura (SMLS): cubre tuberías o tubos sin costura de acero inoxidable laminados en caliente o estirados en frío.
b. Tubería soldada (WLD): soldada mediante un proceso de soldadura automático que no agrega metal de relleno al soldar.
c. Tubería trabajada en frío (tubería HCW): la tubería pesada trabajada en frío que aplica un trabajo en frío de no menos del 35 % de reducción en el espesor
de ambas paredes, y se suelda a la tubería soldada antes del recocido final. No use rellenos durante la soldadura.
d. Tubería soldada y HCW: la tubería soldada y la tubería HCW de 14 y más pequeñas que NPS 14 deben tener una sola soldadura longitudinal.
Después de la aprobación del comprador, la tubería soldada y la tubería HCW con un NPS mayor que NPS 14 deben tener una sola soldadura longitudinal
o deben fabricarse formando y soldando dos secciones longitudinales de material plano.
Por lo tanto, cada soldadura debe probarse, inspeccionarse, inspeccionarse o tratarse.

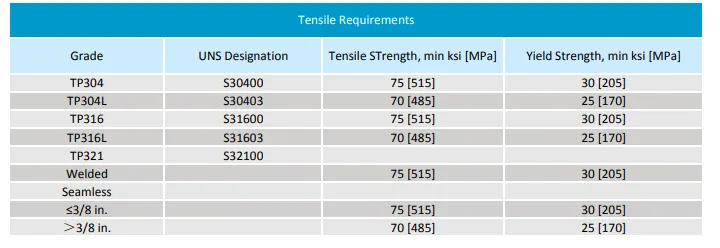

4. Propiedades mecánicas de la tubería ASTM A312
