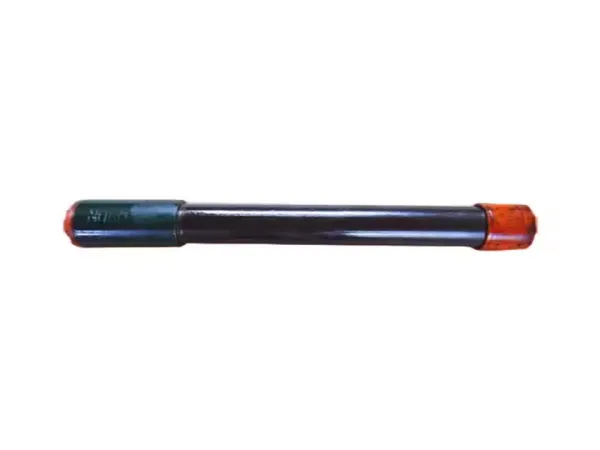

Unión de tubos

En la industria de perforación de petróleo y gas, las uniones de tubos son un componente fundamental para completar los pozos. Las uniones de tubos permiten a los perforadores cambiar la tubería de perforación sin tener que sacar toda la sarta del pozo. Esta es una práctica común, especialmente cuando se perforan pozos profundos. Debido a esto, las uniones de tubos son una de las uniones más importantes en cualquier pozo.

¿Qué es una unión de tubos?

Una unión de tubos es un tubo con roscas, bridas o accesorios en ambos extremos. Las uniones de tubos se fabrican a partir de tubos que cumplen con los estándares API. Se utiliza el conformado de longitud completa al fabricar uniones de tubos EUE J55, L80 y P110, en lugar de recalcado. Esto produce un producto terminado de altísima calidad. Las uniones de tubo son adecuadas para entornos de alta/baja presión, alta temperatura y H2S, como las uniones de tubo integrales (de 10 pies de largo, utilizadas para manipular fluidos a presión de trabajo en frío), las uniones de tubo de gas agrio, las tuberías rectas con sello de rosca a presión y las uniones de tubo con sello de rosca sin presión.

Las uniones de tubo son tubos de diámetro pequeño que se utilizan con revestimiento para completar pozos petrolíferos. La unión de tubo se coloca en el pozo y se fija al revestimiento, y luego se coloca la tubería de producción sobre ella y se conecta. Esta disposición permite el uso de tubería de producción de diámetro más pequeño, lo que reduce la caída de presión y aumenta la producción. La unión de tubo generalmente se ubica en los últimos pies de la sarta de tubería.

Las uniones de tubo generalmente se fabrican con tubería sin costura de peso completo, y todos los materiales utilizados para hacer uniones de tubo están certificados según los estándares API por laboratorios independientes de terceros antes del procesamiento. Todas las uniones de tubo están codificadas por colores y marcadas de acuerdo con los estándares API.

Especificaciones de la junta de tubo

1. Nombre: junta de tubo/junta de tubo API 5CT con conector
2. Grado: J55/K55 L80/N80 P110 Q125
3. Tamaño de la junta de tubo/junta de tubo API 5CT: 2,3/8″ 2,7/8″ 3,1/2″ 4″ 4,1/2″
4. Rosca de la junta de tubo/junta de tubo: EUE y NUE
5. Longitud de la junta de tubo/junta de tubo API 5CT: 1 pie/3 pies/5 pies/3,05 metros/10 pies
6. Embalaje de la junta de tubo/junta de tubo: agrupado y cubierto con una lámina de plástico

Especificaciones técnicas de la junta de tubo/junta de tubo y el cruce:

SIZE / THREAD	GRADES	LENGTH	LENGTH	LENGTH	LENGTH	LENGTH	LENGTH
2 3/8" EUE
2 3/8" EUE	J55	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 3/8" EUE	L80	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 3/8" EUE	N80	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 3/8" EUE	P110	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 7/8" EUE
2 7/8" EUE	J55	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 7/8" EUE	L80	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 7/8" EUE	N80	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 7/8" EUE	P110	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
3 1/2" EUE
3 1/2" EUE	J55	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 7/8" EUE	L80	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 7/8" EUE	N80	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 7/8" EUE	P110	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
4 1/2" EUE
4 1/2" EUE	J55	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
4 1/2" EUE	L80	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
4 1/2" EUE	N80	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
4 1/2" EUE	P110	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 3/8" NUE
2 3/8" NUE	J55	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 3/8" NUE	L80	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 3/8" NUE	N80	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 3/8" NUE	P110	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 7/8" NUE
2 7/8" NUE	J55	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 7/8" NUE	L80	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 7/8" NUE	N80	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
2 7/8" NUE	P110	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
3 1/2" NUE
3 1/2" NUE	J55	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
3 1/2" NUE	L80	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
3 1/2" NUE	N80	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
3 1/2" NUE	P110	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
4 1/2" NUE
4 1/2" NUE	J55	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
4 1/2" NUE	L80	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
4 1/2" NUE	N80	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT
4 1/2" NUE	P110	2 FT	4 FT	6 FT	8 FT	10 FT	12 FT

Prueba e inspección de juntas de tubos

De acuerdo con las normas API 5CT, API 5B o las especificadas por el cliente, se adopta un estricto sistema de inspección y prueba antes del envío, que incluye inspección de apariencia, inspección dimensional, inspección de composición química, prueba de rendimiento, prueba de resistencia, prueba de tracción, prueba de dureza, prueba no destructiva, prueba hidrostática, etc.

Características de rendimiento de las uniones de tubos

Resistencia mecánica: el cuerpo de la unión de tubos está diseñado para exhibir una excelente resistencia mecánica y rendimiento general, lo que garantiza la confiabilidad en condiciones exigentes.
Mecanizado de precisión: las roscas se cortan utilizando máquinas CNC, lo que garantiza una alta precisión y contribuye a una vida útil prolongada de la unión.
Resistencia al desgaste: la aplicación de un revestimiento de fosfato o de cobre mejora la resistencia al desgaste de la unión, lo que proporciona durabilidad en diversos entornos.
