مصطلحات شائعة في أنبوب smls

عندما نقوم بشراء الأنابيب الفولاذية غير الملحومة، غالبًا ما نواجه بعض المصطلحات المهنية التي تربكنا، فماذا تعني هذه المصطلحات؟ ما هي المصطلحات الشائعة للأنابيب الفولاذية غير الملحومة؟ كنوع من الأنابيب الفولاذية المستخدمة على نطاق واسع، تلعب الأنابيب الفولاذية غير الملحومة دورًا مهمًا في العديد من الصناعات. سواء في البترول والغاز الطبيعي والصناعات الكيماوية والبناء والآلات وغيرها من الصناعات، فإن متطلبات الجودة للأنابيب الفولاذية غير الملحومة يجب أن تتبع بدقة معايير معينة ومتطلبات فنية. فيما يلي مقدمة ومتطلبات فنية للأنابيب الفولاذية غير الملحومة شائعة الاستخدام، بالإضافة إلى شرح تفصيلي للمصطلحات الشائعة:

ما هو أنبوب sms؟

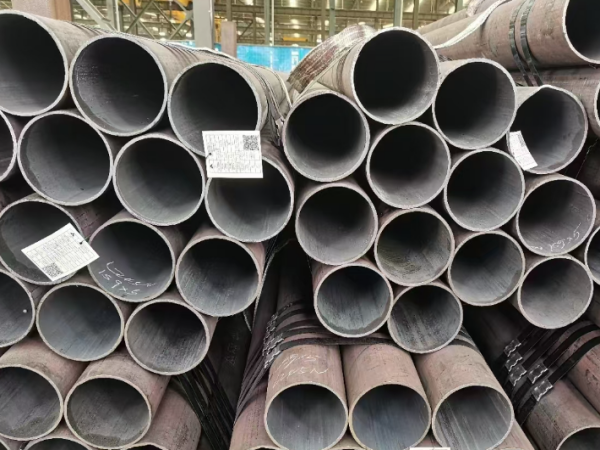

يشير أنبوب SMLS إلى الأنابيب غير الملحومة. وهو عبارة عن أنبوب فولاذي يتم تصنيعه بدون أي لحام أو وصلات على طوله. يتم تصنيع أنبوب SMLS عن طريق ثقب قطعة صلبة من الفولاذ لتشكيل شكل أسطواني مجوف، والذي يتم بعد ذلك استطالته ولفه إلى الطول والسمك المطلوب. تضمن عملية التصنيع هذه أن أنابيب SMLS لها هيكل موحد وخصائص ميكانيكية ثابتة.

تستخدم أنابيب SMLS على نطاق واسع في مختلف الصناعات والمناسبات التي تتطلب قوة عالية، ومتانة جيدة، ومقاومة الضغط، ومقاومة التآكل، وما إلى ذلك. وغالبًا ما تستخدم في صناعة النفط والغاز لنقل السوائل والغازات تحت ظروف الضغط العالي ودرجات الحرارة المرتفعة. تُستخدم أنابيب SMLS أيضًا في القطاعات الصناعية مثل توليد الطاقة والمعالجة الكيميائية ومصانع البتروكيماويات.

شرح تفصيلي للمتطلبات الفنية والمصطلحات الشائعة للأنابيب الفولاذية غير الملحومة
1. القطر الخارجي للأنبوب الفولاذي (OD)
يشير القطر الخارجي إلى قطر المقطع العرضي للأنبوب الفولاذي، عادةً بالملليمتر (مم). يعد القطر الخارجي للأنابيب الفولاذية غير الملحومة أحد أهم المعلمات الأساسية، والتي تحدد القوة والقدرة على تحمل الضغط ونطاق تطبيق الأنابيب الفولاذية. غالبًا ما تختلف التفاوتات المسموح بها على القطر الخارجي وفقًا لمعايير مختلفة.
2. سمك الجدار (WT)
يشير سمك الجدار إلى سمك جدار الأنبوب الفولاذي وهو أيضًا عامل مهم يؤثر على قدرة تحمل الضغط وعمر الخدمة للأنبوب الفولاذي. بالنسبة للأنابيب الفولاذية غير الملحومة، تكون متطلبات سمك الجدار صارمة، خاصة عند استخدامها تحت ظروف عمل خاصة مثل الضغط العالي ودرجة الحرارة العالية. يتم أيضًا تحديد التفاوتات القياسية لسمك الجدار بشكل عام.
يمكن توفير طول الأنابيب الفولاذية غير الملحومة وفقًا لاحتياجات العملاء، عادةً بأطوال ثابتة وأطوال متغيرة. يبلغ الطول القياسي بشكل عام 6 أمتار، ولكن يمكن أيضًا تخصيصه وفقًا للاحتياجات المحددة.
3. الحجم الاسمي والحجم الفعلي:
①الحجم الاسمي للأنابيب الفولاذية غير الملحومة
وهو الحجم الاسمي المحدد في المعيار، والحجم المثالي المتوقع من قبل المستخدمين وشركات الإنتاج، وحجم الطلب المحدد في العقد. ②الحجم الفعلي: غالبًا ما يكون الحجم الفعلي الذي يتم الحصول عليه أثناء عملية الإنتاج أكبر أو أصغر من الحجم الاسمي. وتسمى هذه الظاهرة المتمثلة في كونها أكبر أو أصغر من الحجم الاسمي بالانحراف. (2) الانحراف والتسامح ① الانحراف: في عملية إنتاج أنابيب الألواح المتوسطة والسميكة، لأن الحجم الفعلي يصعب تلبية متطلبات الحجم الاسمي، أي أنه غالبًا ما يكون أكبر أو أصغر من الحجم الاسمي، وبالتالي فإن المعيار ينص على أن هناك فرقًا معينًا بين الحجم الفعلي والحجم الاسمي، ويسمى الفرق الإيجابي انحرافًا إيجابيًا، والفرق السلبي يسمى انحرافًا سلبيًا. ②التسامح: يتم استخدام مجموع القيم المطلقة للانحرافات الإيجابية والسلبية المحددة في المعيار للتسامح، وتسمى أيضًا "منطقة التسامح".
الانحراف مربع، أي "إيجابي" أو "سلبي"؛ والتسامح ليس له اتجاه، لذلك من الخطأ تسمية قيمة الانحراف بـ "التسامح الإيجابي" أو "التسامح السلبي".
4. مدة التسليم:
يمكن توفير طول الأنابيب الفولاذية غير الملحومة وفقًا لاحتياجات العملاء، عادةً بأطوال ثابتة وأطوال متغيرة. يبلغ الطول القياسي بشكل عام 6 أمتار، ولكن يمكن أيضًا تخصيصه وفقًا للاحتياجات المحددة.
ويطلق على طول التسليم أيضًا الطول الذي يطلبه المستخدم أو طول العقد. يحتوي المعيار على الأحكام التالية بشأن طول التسليم:



①الطول المعتاد (ويسمى أيضًا الطول غير المحدد): أي طول ضمن نطاق الطول القياسي دون متطلبات طول ثابتة يسمى الطول العادي. على سبيل المثال، معايير الأنابيب الهيكلية: الأنابيب الفولاذية المدرفلة على الساخن (المبثوقة والموسعة) 3000 مم ~ 12000 مم؛ الأنابيب الفولاذية المسحوبة على البارد (المدرفلة) 2000 مم ~ 10500 مم.
②طول القياس: يجب أن يكون طول القياس ضمن نطاق الطول المعتاد، وهو الطول الثابت المطلوب في العقد. ومع ذلك، من المستحيل قطع الطول المطلق في التشغيل الفعلي، لذلك ينص المعيار على قيمة الانحراف الإيجابي المسموح به للطول الثابت.
وبما أن معدل إنتاج الأنابيب ذات الطول الثابت أقل بكثير من إنتاج الأنابيب ذات الطول العادي، فمن المعقول أن يطلب المصنعون زيادة في الأسعار، بشكل عام، تبلغ زيادة السعر حوالي 10٪ على أساس السعر الأساسي.
③ طول المسطرة المزدوجة: يجب أن يكون طول المسطرة المزدوجة ضمن نطاق الطول الطبيعي. يجب أن يشير العقد إلى طول القدم الواحدة ومضاعفات الطول الإجمالي (على سبيل المثال، 3000 مم × 3، أي ثلاث مرات 3000 مم، والطول الإجمالي 9000 مم). في الإنتاج الفعلي، يجب إضافة انحراف إيجابي مسموح به بمقدار 20 مم إلى الطول الإجمالي، ويجب ترك هامش لكل طول على حدة. بأخذ الأنابيب الهيكلية كمثال، يتم تحديد مساحة الشق: من 5 إلى 10 ملم للقطر الخارجي ≥ 159 ملم؛ ومن 10 إلى 15 ملم للقطر الخارجي > 159 ملم.
إذا لم تكن هناك أحكام لانحرافات الأطوال المتعددة وبدلات الشق في المعيار، فيجب تحديدها من خلال التفاوض بين طرفي العرض والطلب ويجب الإشارة إليها في العقد. الطول المتعدد هو نفس الطول الثابت، مما سيؤدي أيضًا إلى انخفاض كبير في معدل العائد لشركة الإنتاج، وزيادة السعر هي في الأساس نفس الطول الثابت.
④ طول النطاق: عادة ما يكون طول النطاق ضمن نطاق الطول الثابت. عندما يطلب المستخدم طول نطاق ثابت، يجب تحديده في العقد.
على سبيل المثال، الطول الثابت للأنابيب الفولاذية عادة ما يكون 3000~12000mm، وطول النطاق هو 6000~8000mm أو 8000~10000mm. طول النطاق
على الرغم من أنه أكثر مرونة من الطول الثابت والطول المزدوج، إلا أنه أكثر صرامة من الطول المعتاد، مما سيؤدي أيضًا إلى تقليل إنتاج شركات الإنتاج. لذلك، من المعقول أن تقوم شركات التصنيع بزيادة الأسعار بشكل مناسب، ويكون نطاق زيادات الأسعار بشكل عام حوالي 4٪ فوق السعر الأساسي.

5. مادة الأنابيب الفولاذية
تعتبر مادة الأنابيب الفولاذية عاملاً رئيسياً في تحديد أدائها ونطاق تطبيقها. تشمل مواد الأنابيب الفولاذية غير الملحومة الشائعة ما يلي:
الفولاذ الكربوني (مثل Q235، 20#، 45#، إلخ): مناسب لبيئات الضغط ودرجة الحرارة العامة.
سبائك الفولاذ (مثل 16Mn، 12Cr1MoV، إلخ): تستخدم في ظروف خاصة مثل مقاومة درجات الحرارة العالية ومقاومة التآكل.
الفولاذ المقاوم للصدأ (مثل 304، 316، إلخ): مناسب للبيئات المسببة للتآكل.

6. شكل نهاية الأنبوب
الأنابيب الفولاذية غير الملحومة لها أشكال مختلفة من نهايات الأنابيب، بما في ذلك النهايات المسطحة، النهايات المشطوفة، نهايات الأسلاك، إلخ. أشكال نهايات الأنابيب المختلفة مناسبة لطرق التوصيل المختلفة. على سبيل المثال، غالبًا ما تُستخدم النهايات المشطوفة للاتصالات الملحومة، بينما تُستخدم النهايات الملولبة غالبًا للاتصالات الملولبة.
سمك الجدار غير المستوي:

إن ظاهرة سمك الجدار غير المتساوي للأنابيب الفولاذية تعني أن المقطع العرضي وسمك الجدار الطولي للأنبوب الفولاذي قد يكونان غير متناسقين، مما يؤدي إلى توزيع غير متساوي لسمك الجدار في المقطع العرضي وجسم الأنبوب الطولي. من أجل التحكم في سمك الجدار غير المتساوي، تنص معايير الأنابيب الفولاذية عادةً على مؤشر تفاوت سمك الجدار المسموح به، والذي لا يتجاوز عمومًا 80٪ من تفاوت سمك الجدار (يتم تحديده خصيصًا عن طريق التفاوض بين طرفي العرض والطلب).

7. البيضاوية:
تشير البيضاوية إلى القطر الخارجي غير المستوي للمقطع العرضي للأنبوب الفولاذي الدائري، والذي يتجلى في الفرق بين الحد الأقصى للقطر الخارجي والحد الأدنى للقطر الخارجي. من أجل التحكم في البيضاوية، تنص المعايير عادةً على ألا يتجاوز الحد الأقصى البيضاوي 80% من تسامح القطر الخارجي (يتم التفاوض على التفاصيل بين المورد والمشتري).

8. الانحناء:
يشير انحناء الأنبوب الفولاذي إلى درجة الانحناء في اتجاه طوله. عادة ما تكون هناك طريقتان للقياس في المعيار:
الانحناء المحلي: استخدم مسطرة بطول متر واحد لقياس أقصى انحناء للأنبوب الفولاذي، وارتفاع الوتر هو الانحناء المحلي، بوحدة مم/م. على سبيل المثال، درجة الانحناء هي 2.5mm/m، مما يعني أن درجة الانحناء للأنبوب الفولاذي ضمن 1 متر هي 2.5mm.
إجمالي طول الانحناء: اسحب خيطًا عند طرفي الأنبوب الفولاذي، وقم بقياس الحد الأقصى لارتفاع الوتر للأنبوب الفولاذي (الوحدة: مم)، ثم قم بتحويله إلى نسبة مئوية من الطول الإجمالي للأنبوب الفولاذي. على سبيل المثال، إذا كان طول الأنبوب الفولاذي 8 أمتار والحد الأقصى لارتفاع الوتر هو 30 مم، فإن درجة الانحناء تكون 0.03/8m×100% = 0.375%.
9. متطلبات جودة السطح
تتضمن متطلبات السطح للأنابيب الفولاذية غير الملحومة عادةً عدم وجود شقوق أو فقاعات أو خدوش أو عيوب أخرى. تؤثر جودة السطح بشكل مباشر على الخواص الميكانيكية ومقاومة التآكل للأنبوب. يمكن صقل السطح أو سفعه بالرمل أو ما إلى ذلك لتحسين الجودة.
10. الخواص الميكانيكية للأنابيب الفولاذية
تشمل الخواص الميكانيكية للأنابيب الفولاذية غير الملحومة ما يلي:
قوة الشد: تشير إلى أقصى قوة شد يمكن أن تتحملها المادة في اختبار الشد، وعادةً ما يتم التعبير عنها بوحدة MPa (MPa).
قوة الخضوع: هي نقطة الإجهاد التي تبدأ عندها المادة في الخضوع للتشوه البلاستيكي، وعادة ما تستخدم لتقييم سلامة الأنابيب تحت ظروف الإجهاد.
الاستطالة: مقدار استطالة المادة قبل أن تنكسر بعد تمددها، مما يعكس ليونة المادة.

المتطلبات القياسية
معايير إنتاج الأنابيب الفولاذية غير الملحومة المختلفة لها متطلبات فنية مختلفة. تشمل المعايير المشتركة ما يلي:
GB/T 8162: أنابيب فولاذية غير ملحومة للهياكل العامة.
GB/T 8163: أنابيب فولاذية غير ملحومة لنقل السوائل.
API 5L: الأنابيب الفولاذية لنقل النفط والغاز.
