الفرق بين أنابيب الصلب ERW و UOE

عند اختيار أنابيب الصلب لمشاريع الطاقة، أو خطوط أنابيب النفط والغاز، أو التطبيقات الإنشائية، فإن أحد أكثر الأسئلة شيوعًا التي يواجهها المهندسون والمشترون هو: ما الفرق بين أنابيب الصلب الملحومة بمقاومة اللحام المستقيمة ERW وأنابيب الصلب الملحومة بالقوس المغمور LSAW (UOE)؟ على الرغم من أن كليهما ينتميان إلى فئة أنابيب الصلب الملحومة، إلا أن موادهما الخام، وعمليات إنتاجهما، وتكنولوجيا اللحام، وتكلفتهما، ومجالات استخدامهما تختلف اختلافًا كبيرًا. يُعد فهم هذه الاختلافات أمرًا بالغ الأهمية لاتخاذ قرارات شراء مدروسة وضمان سلامة وكفاءة خطوط الأنابيب.

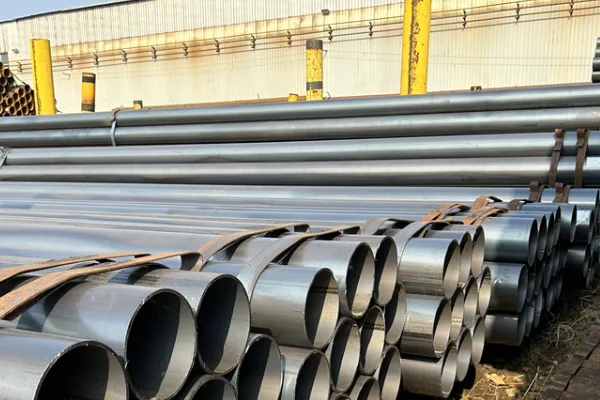

الفرق بين أنابيب الصلب ERW وUOE


1. المواد الخام والطاقة الإنتاجية


تُمثل المواد الخام أول اختلاف رئيسي:


اختلافات عمليات الإنتاج


عملية إنتاج أنابيب الصلب ERW


تُنتج أنابيب الصلب ERW باستخدام تكنولوجيا اللحام بالمقاومة عالية التردد. تشمل العملية: فك اللفائف ← التسوية ← القص واللحام التناكبي ← تخزين الحلقات ← سبر الصفائح ← التشذيب ← تشكيل اللفائف ← اللحام عالي التردد ← إزالة النتوءات الداخلية والخارجية ← الاختبار بالموجات فوق الصوتية المباشرة ← التلدين متوسط التردد ← التبريد بالهواء ← التبريد بالماء ← تحديد الحجم ← التقويم ← القطع ← الاختبار الهيدروستاتيكي. يستخدم لحام ERW تأثير السطح وتأثير القرب للتيار عالي التردد لتسخين وإذابة حواف قطعة الأنبوب. ثم يُجرى اللحام بالضغط تحت تأثير بكرات الضغط. يخضع أنبوب ERW الفولاذي أيضًا لمعالجة "سلسة"، بما في ذلك اللحام الهندسي (إزالة النتوءات الداخلية والخارجية) واللحام الفيزيائي (المعالجة الحرارية لضمان تناسق البنية المجهرية للحام مع المادة الأساسية).


عملية إنتاج أنابيب فولاذ UOE


أنابيب فولاذ UOE الفولاذية هي نوع من الأنابيب الملحومة بالقوس المغمور ذي اللحام المستقيم (LSAW)، وتُصنع باستخدام عملية UOE. تشمل الخطوات الرئيسية ثني الصفيحة الفولاذية مسبقًا، والتشكيل على شكل حرف U (ضغط الصفيحة الفولاذية على شكل حرف U)، والتشكيل على شكل حرف O (ضغطها على شكل حرف O مرة أخرى)، ثم اللحام بالقوس المغمور ثنائي الجانب. عادةً ما يُجرى التوسيع بعد اللحام.

تستخدم عملية التشكيل على شكل حرف U مكبسًا مخصصًا للتشكيل، يتميز بمستوى عالٍ من الأتمتة، إلا أن الاستثمار في المعدات كبير.

٢. تقنية اللحام
أنابيب ERW
تستخدم ضغط المقاومة والتسخين الحثي عالي التردد لربط حواف لفائف الفولاذ. لا يتطلب الأمر استخدام سلك لحام، مما يجعلها أنظف وأكثر فعالية من حيث التكلفة.

أنابيب UOE LSAW
تعتمد على اللحام بالقوس المغمور (SAW)، والذي يتطلب سلك لحام ومواد صهر. تُنتج هذه العملية خط لحام عميقًا يتميز بخصائص ميكانيكية قوية، ولكنها تزيد أيضًا من تكلفة التصنيع وتعقيده.
يؤثر اختلاف طريقة اللحام بشكل مباشر على القوة والمتانة واقتصاديات الإنتاج.

٣. المظهر ومعالجة السطح
أنابيب فولاذ ERW
عادةً ما تُزال طبقات اللحام الداخلية والخارجية أثناء التشطيب. يُحسّن هذا السطح الأملس أداء مقاومة التآكل، وهو أمر بالغ الأهمية لأنابيب الأنابيب المدفونة أو المطلية.

أنابيب فولاذ UOE
غالبًا ما تحتفظ بتعزيز طفيف للحام داخل الأنبوب وخارجه. على الرغم من قوتها الميكانيكية، إلا أن حبيبات اللحام المتبقية هذه قد تُشكل تحديات لالتصاق الطلاء والحماية من التآكل على المدى الطويل.

٤. تكلفة وتوافر المشتريات

من منظور سلسلة التوريد، تُعدّ التكلفة وصعوبة الحصول على المصادر من الاعتبارات الرئيسية:

أنابيب ERW

تُنتج على نطاق واسع في العديد من الدول، مع وجود عدد كبير من الموردين المحليين والدوليين. هذا يجعل عملية الشراء سهلة وتنافسية، مما يُبقي التكاليف منخفضة. بالنسبة للأقطار التي تقل عن ٤٠٦ مم، تُعدّ أنابيب ERW اقتصادية للغاية.

أنابيب UOE LSAW

أغلى ثمناً، حيث تكون أسعارها أعلى عموماً بنسبة ١٥-٢٥٪ من أنابيب ERW ذات الحجم المماثل. الطاقة الإنتاجية المحلية محدودة، مما يعني عدداً أقل من الموردين وفترات تسليم أطول. قد يكون الشراء صعباً، خاصةً للمواصفات الخاصة.

٥. الاختلافات في مجالات التطبيق
أنابيب الصلب ERW: بفضل أدائها الاقتصادي والممتاز، تُستخدم أنابيب الصلب ERW على نطاق واسع في خطوط أنابيب الغاز في المناطق الحضرية، وخطوط أنابيب النقل البري لمسافات طويلة لنقل النفط المكرر والنفط الخام والطين. تجعلها فعاليتها من حيث التكلفة ومعايير أدائها المعتدلة خياراً مفضلاً في هذه التطبيقات.

أنابيب الفولاذ UOE: بفضل قدرتها الممتازة على تحمل الضغط، وتنوع أحجامها، وموثوقيتها العالية، تُستخدم أنابيب الفولاذ UOE بشكل أساسي في بيئات الضغط العالي، مثل خطوط الأنابيب البحرية طويلة المدى والبيئات القاسية في المناطق الباردة والمرتفعة. توفر أنابيب الفولاذ UOE مزايا في هذه التطبيقات، حيث تكون قوة خط الأنابيب وسلامته بالغة الأهمية.

ملخص: تكمن الاختلافات الرئيسية بين أنابيب الفولاذ ERW و UOE في عملية إنتاجها، وموادها الخام، ومواصفات المنتج، ومجالات تطبيقها. تستخدم أنابيب الفولاذ ERW لحام المقاومة عالي التردد، مما يوفر كفاءة إنتاج عالية وتكلفة منخفضة، مما يجعلها مناسبة لنقل الضغط المتوسط والمنخفض. تستخدم أنابيب الفولاذ UOE تشكيل UOE ولحام القوس المغمور، مما يتطلب استثمارًا كبيرًا في المعدات. ومع ذلك، يمكنها إنتاج أنابيب ذات أقطار كبيرة وجدران سميكة مناسبة للبيئات القاسية والضغط العالي. يتطلب الاختيار بين هذين النوعين دراسة شاملة بناءً على متطلبات الضغط المحددة، والظروف البيئية، والكفاءة الاقتصادية.
