تصميم اتصال طوق الحفر

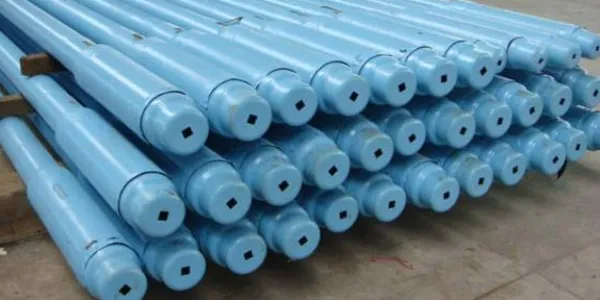

يعتبر وصلة طوق الحفر جزءًا حيويًا من عمليات حفر النفط والغاز. يتم توصيل طوق الحفر بمثقاب الحفر في الأسفل وأنبوب الحفر في الأعلى. يقع طوق الحفر في أسفل سلسلة الحفر وهو المكون الرئيسي لتجميع سلسلة الحفر السفلية. يرتبط أداؤه وموثوقيته بشكل مباشر بنجاح أو فشل مشروع الحفر بالكامل. ستناقش هذه المقالة خصائص وصلة طوق الحفر بالتفصيل، وتغطي معايير وصلة API، ومعالجة طلاء الفوسفات، ووظيفة تخفيف الضغط، ومعالجة الدرفلة الباردة، وأخاديد الشريحة والرافعة، ومواصفات التنظيف والتغطية، بالإضافة إلى ضغط المشبك والمعايرة، وتشرح كيف تعمل هذه الخصائص معًا لتحسين أداء ومتانة وصلات طوق الحفر.

وصلة API هي واحدة من أكثر المعايير استخدامًا لوصلة طوق الحفر. معايير الغلاف والأنابيب، وصلات pup هي API 5CT. تلبي جميع وصلات API (بما في ذلك التقليدية، وNC، وH90، وPAC) المتطلبات الأبعادية المحددة في "API Spec. 7-2" وتتبع الإرشادات الواردة في "API RP7G". تضمن هذه المعايير تنوع وصلات طوق الحفر وقابليتها للتبادل، مما يسمح بالاتصال السلس بين المعدات المختلفة، وتحسين الكفاءة التشغيلية والسلامة.

إن دقة وصلات API مهمة بشكل خاص في عمليات الحفر، ويجب أن تتحمل وصلات طوق الحفر ضغوطًا ميكانيكية هائلة وتحديات بيئية. من خلال معايير API الصارمة، يتم ضمان دقة الأبعاد واتساق التوصيل، مما يقلل من خطر ضعف التوصيل وفشل طوق الحفر المبكر بسبب الانحرافات البعدية.

يتم معالجة جميع وصلات طوق الحفر بطلاء الفوسفات، مما يحسن بشكل كبير من قدرة التوصيل على مقاومة العض. يمكن لطلاء الفوسفات أن يشكل طبقة واقية موحدة على سطح التوصيل، مما يقلل من الاحتكاك والتآكل لسطح المعدن. هذا لا يطيل عمر خدمة التوصيل فحسب، بل يحسن أيضًا من سلامة وموثوقية التشغيل.

تعمل وظيفة تخفيف الإجهاد في تصميم وصلة طوق الحفر على تقليل تكرار فشل التعب بشكل كبير. يمكن لتصميم أخدود تخفيف الإجهاد في دبوس API والفتحة الخلفية لعمود صندوق API تقليل تركيز الإجهاد العالي الذي يحدث عادةً بالقرب من نهاية خيط الشبكة. تتم معالجة وظائف تخفيف الإجهاد هذه وفقًا لـ "مواصفات API 7-2" لضمان موثوقيتها وفعاليتها.

يعد تركيز الإجهاد أحد الأسباب الرئيسية لفشل إجهاد المعدن. في بيئة الإجهاد العالي، تكون الشقوق الدقيقة عرضة للظهور في أجزاء التوصيل وتتوسع تدريجيًا، مما يؤدي في النهاية إلى كسر المكونات. من خلال تصميم أخدود تخفيف الإجهاد والفتحة الخلفية، يمكن تشتيت تركيز الإجهاد المحلي وتقليله بشكل فعال، ويمكن إطالة عمر إجهاد أجزاء التوصيل.

يتم دحرجة جذر الخيط في طوق الحفر على البارد. يمكن لهذه العملية تكوين حالة إجهاد ضاغطة عند جذر الخيط، وبالتالي تقليل حدوث الشقوق وإطالة عمر التعب. تجعل عملية الدرفلة الباردة الهيكل المعدني عند جذر الخيط أكثر كثافة من خلال البثق الميكانيكي، مما يحسن مقاومته للشقوق وقوة التعب.

ميزة رئيسية أخرى للدرفلة الباردة هي أنها يمكن أن تحسن بشكل كبير من صلابة السطح ومقاومة التآكل للخيط. في عمليات الحفر، يحتاج الجزء الملولب إلى تحمل التحميل والتفريغ المتكرر وعزم الدوران عالي الكثافة. يمكن أن يكون الخيط بعد الدرفلة الباردة أكثر مقاومة للتآكل ومتانة، مما يقلل من تكرار الاستبدال وتكلفة الصيانة الناجمة عن التآكل.

لتحسين كفاءة التعامل وسلامة وصلات طوق الحفر، نقدم أخاديد الشريحة والرافعة الاختيارية. تجعل هذه الأخاديد أجزاء التوصيل أكثر ملاءمة وأمانًا أثناء المناولة والتشغيل. على وجه الخصوص، يتم دحرجة نصف القطر العلوي لأخدود المصعد على البارد، مما يطيل عمر التعب للمنتج. يمكن استخدام أخاديد الشريحة والرافعة معًا أو بشكل منفصل، مع مرونة قوية للتكيف مع متطلبات التشغيل المختلفة. تتم معالجة هذه الأخاديد وفقًا لمواصفات API 7-1، مما يضمن قوتها البنيوية ودقتها البعدية، مما يوفر حماية موثوقة لعمليات الحفر.

مواصفات التنظيف والتغطية

تتطلب جميع وصلات طوق الحفر وحماة الخيوط تنظيفًا شاملاً قبل الاستخدام. يجب أن يكون زيت الخيط خاليًا من التلوث لضمان نظافة وتزييت الوصلة. يمكن لهذه العملية منع دخول المواد الغريبة والملوثات إلى الوصلة بشكل فعال، مما يقلل من خطر التآكل وفشل الأجزاء المتصلة. بالإضافة إلى ذلك، يجب تغطية جميع خيوط الوصلة والأختام وأسطح الكتف بالتساوي بطبقة رقيقة من زيت الخيط. لا توفر هذه الطبقة من زيت الخيط التزييت اللازم فحسب، بل تقلل من الاحتكاك والتآكل، بل لها أيضًا تأثير مضاد للتآكل وتحمي أجزاء الوصلة من التأثيرات البيئية.

ضغط المشبك والمعايرة

أثناء تركيب وصلة طوق الحفر، يجب تقليل ضغط المشبك لضمان إبعاد الكماشة عن سطح كتف الصندوق. قد يتسبب ضغط المشبك المفرط في تشوه وتلف أجزاء الوصلة، مما يؤثر على استقرار وعمر خدمة الوصلة. لذلك، يجب التحكم في ضغط المشبك بشكل صارم أثناء عملية التثبيت لضمان سلامة أجزاء الوصلة.

في الوقت نفسه، يجب ضبط عزم الدوران ومعدات المناولة ومعايرتها بشكل صحيح. يمكن أن يضمن معايرة عزم الدوران والمعدات الصحيحة تثبيت أجزاء التوصيل في مكانها وتجنب التوصيلات الفضفاضة ومشاكل التسرب الناجمة عن التثبيت غير السليم. من خلال إجراءات التشغيل الموحدة ومعايرة المعدات، يمكن تحسين موثوقية وسلامة التوصيل بشكل فعال.

يتضمن تصميم وتصنيع وصلات طوق الحفر العديد من جوانب التكنولوجيا والعمليات، والتي تعمل معًا لضمان الأداء العالي ومتانة وصلات طوق الحفر. لقد أدت معايير توصيل API، ومعالجة طلاء الفوسفات، ووظيفة تخفيف الضغط، ومعالجة الدرفلة الباردة، وأخاديد الشريحة والرافعة، ومواصفات التنظيف والتغطية، والتدابير مثل ضغط المشبك والمعايرة إلى تحسين أداء وموثوقية وصلات طوق الحفر بشكل شامل. من خلال تطبيق هذه التقنيات والعمليات، أظهرت وصلات طوق الحفر مقاومة ممتازة للتآكل ومقاومة التعب في العمليات الفعلية، مما أدى إلى إطالة عمر الخدمة بشكل كبير، وتقليل تكاليف الصيانة، وتحسين كفاءة التشغيل. هذا لا يوفر فقط دعمًا فنيًا موثوقًا به لاستكشاف النفط والغاز، بل يضع أيضًا أساسًا متينًا لتطوير وتقدم الصناعة بأكملها.
