تعتبر أطواق الحفر أحد المكونات الرئيسية في صناعة الحفر. كجزء من مجموعة قاع الحفرة (BHA)، فهي تقع أسفل أنبوب الحفر ومتصلة مباشرة برأس الحفر. على الرغم من أنه يبدو أنه يزيد فقط من وزن رأس الحفر، إلا أن وظيفة طوق الحفر أكثر من ذلك بكثير. أثناء عملية الحفر، لا يساعد فقط في التحكم في الاتجاه، بل يحافظ أيضًا على أنبوب الحفر في حالة توتر من خلال توفير وزن إضافي، مما يقلل من خطر الانحناء والكسر. لذلك، فإن أهمية أطواق الحفر في سلسلة الحفر بأكملها لا تقل عن أهمية أنابيب الحفر، ويمكن القول إنها جزء لا غنى عنه منها.
البنية الأساسية وتصميم أطواق الحفر

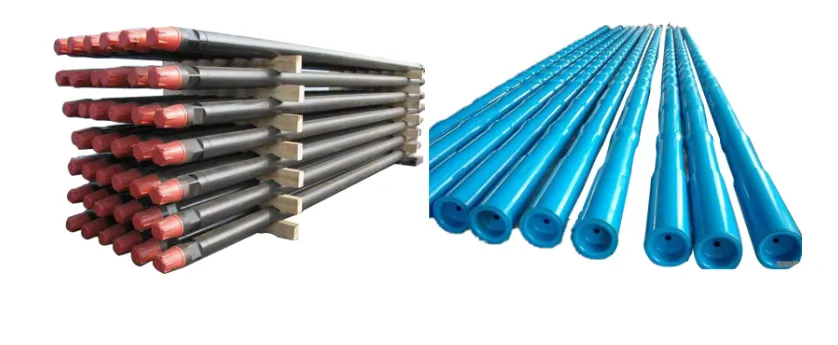

عادة ما تكون أطواق الحفر مصنوعة من أنابيب فولاذية سميكة الجدران، وبالمقارنة بأنابيب الحفر، فإن أطواق الحفر لها قطر خارجي أكبر وقطر داخلي أصغر. يسمح هذا التصميم بمعالجة الطرف الملولب مباشرة أثناء عملية التصنيع دون الحاجة إلى معالجة إضافية بعد الإنتاج. يتم تجهيز أطراف طوق الحفر بخيوط ذكر وأنثى على التوالي، مما يتيح توصيلها بشكل آمن بـ BHA وبقية سلسلة الحفر. عادة، يكون طول طوق الحفر مماثلاً لطول
أنبوب الحفر، حوالي 31 قدمًا.
أنواع واختيار المواد لأطواق الحفر
تتكون أطواق الحفر بشكل أساسي من الفولاذ الكربوني عالي القوة لضمان قدرتها على تحمل الضغوط ودرجات الحرارة الشديدة في بيئات الحفر القاسية. ومع ذلك، بالإضافة إلى أطواق الحفر الفولاذية التقليدية، تُستخدم أطواق الحفر غير المغناطيسية أيضًا في عمليات الحفر الحديثة. تُصنع أطواق الحفر هذه عادةً من سبائك النيكل والنحاس أو مواد غير مغناطيسية أخرى، وهي مناسبة بشكل خاص للبيئات التي تتطلب فيها أدوات مثل القياس أثناء الحفر (MWD) والتسجيل أثناء الحفر (LWD) عزلًا عن التداخل المغناطيسي.
الدور الرئيسي لأطواق الحفر في الحفر
الوظيفة الأساسية لأطواق الحفر هي توفير الوزن لقمة الحفر لمساعدتها على اختراق التكوين وتحقيق الحفر الفعال. من خلال إضافة الوزن إلى الجزء السفلي من BHA، يمكن لطوق الحفر امتصاص معظم الاهتزازات وتقليل الضغط على أنبوب الحفر ومنعه من الانحناء. لا يساعد هذا الثبات لقمة الحفر على اختراق الصخور فحسب، بل يمنع أيضًا سلسلة الحفر بشكل فعال من التعثر أو القفز، وبالتالي ضمان التقدم السلس لعمليات الحفر.
تطبيق أطواق الحفر في مجالات مختلفة
1. استكشاف النفط والغاز
في مجال النفط والغاز، تعد أطواق الحفر مكونًا مهمًا لضمان الحفر الفعال والدقيق. تتمثل وظيفتها الرئيسية في توفير الوزن والاستقرار اللازمين لسلسلة الحفر، خاصة عند اختراق الهياكل الجيولوجية الصلبة. تلعب أطواق الحفر غير المغناطيسية أيضًا دورًا حيويًا في القياس أثناء الحفر والتسجيل أثناء بيئات الحفر.
2. الحفر الحراري الأرضي
غالبًا ما يتطلب الحفر الحراري الأرضي درجات حرارة عالية وبيئات تآكلية، مما يضع متطلبات أعلى على مقاومة الحرارة والتآكل لأطواق الحفر. غالبًا ما تُستخدم أطواق الحفر الخاصة المصنوعة من مواد مثل فولاذ الكروم والموليبدينوم لضمان سلامة عملية الحفر والتشغيل على المدى الطويل.
3. البناء والبنية التحتية
في مجال البناء، وخاصة مشاريع البنية التحتية الكبيرة، تُستخدم أطواق الحفر لوضع الأساسات والمساعدة في الحفر عبر أنواع مختلفة من التربة وتكوينات الصخور. اعتمادًا على ظروف التربة المختلفة وأعماق الحفر، من المهم جدًا اختيار النوع المناسب من أطواق الحفر. تحظى أطواق الحفر المصنوعة من الفولاذ الكربوني بشعبية بسبب قوتها ومتانتها.
4. التعدين
تُستخدم أطواق الحفر في عمليات التعدين للحفر الاستكشافي والتعدين. يجب أن تكون أطواق الحفر قادرة على تحمل تحديات المواد الكاشطة والبيئات المسببة للتآكل. في الظروف الأكثر شدة، يمكن استخدام أطواق الحفر المصنوعة من سبائك خاصة لتعزيز متانتها وأدائها.
5. حفر الآبار المائية
على الرغم من أن استخدام أطواق الحفر في حفر الآبار المائية ليس بنفس صرامة استخدام أطواق الحفر في حقول النفط والغاز، إلا أن متانتها وكفاءتها لا تزال بالغة الأهمية. غالبًا ما تُستخدم أطواق الحفر المصنوعة من الفولاذ الكربوني في حفر الآبار المائية لإيجاد التوازن بين التكلفة والأداء.
6. تطور أطواق الحفر وتطورها
يمكن تتبع تاريخ أطواق الحفر إلى الأيام الأولى لاستكشاف النفط والغاز. مع التقدم المستمر لتكنولوجيا الحفر، تطورت أطواق الحفر أيضًا. في البداية، كانت معدات الحفر بسيطة نسبيًا، مما أدى غالبًا إلى عمليات غير فعالة. ومع ذلك، مع زيادة أعماق الحفر، ظهرت الحاجة إلى معدات أكثر تخصصًا تدريجيًا. مكّن إدخال أطواق الحفر من أن تكون عمليات الحفر أعمق وأكثر دقة. مع تطور علم المواد، تم أيضًا تحسين تصميم أطواق الحفر باستمرار، بما في ذلك إدخال مواد غير مغناطيسية وطلاءات خاصة لتلبية الاحتياجات المتنوعة لعمليات الحفر الحديثة.
الاستنتاج
باعتبارها جزءًا لا غنى عنه من عمليات الحفر، خضعت أطواق الحفر لتطور من الأدوات البسيطة إلى المعدات عالية التقنية. سواء في استكشاف النفط والغاز، أو الحفر الحراري الأرضي، أو البناء، أو التعدين أو حفر آبار المياه، تلعب أطواق الحفر دورًا حيويًا. من خلال الابتكار المستمر والتكيف مع احتياجات الصناعة المتغيرة، سيستمر تصميم أطواق الحفر وتطبيقها في التطور، مما يؤدي إلى تحسين كفاءة ودقة عمليات الحفر بشكل أكبر.
