مخطط أبعاد جدول الأنابيب

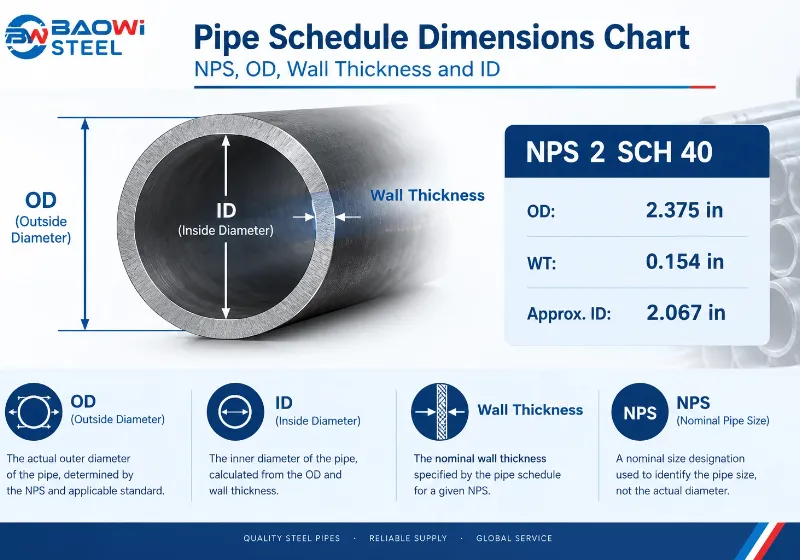

تُستخدم أبعاد جدول الأنابيب لتحديد سُمك جدار الأنبوب لحجم اسمي مُحدد (NPS). تشمل الجداول الشائعة SCH 5، وSCH 10، وSCH 20، وSCH 40، وSCH 80، وSCH 120، وSCH 160، وXXS. مع ذلك، لا يُشير جدول الأنابيب مباشرةً إلى القطر الخارجي للأنبوب (OD). يُحدد القطر الخارجي بناءً على الحجم الاسمي للأنبوب، بينما يُحدد سُمك الجدار بناءً على جدول الأنابيب المُستخدم. يُعد فهم العلاقة بين الحجم الاسمي للأنبوب، والقطر الخارجي، وسُمك الجدار، وجدول الأنابيب أمرًا أساسيًا عند اختيار الأنابيب للتطبيقات الصناعية والميكانيكية والإنشائية وتطبيقات الضغط.

يُقدم هذا الدليل مخططًا عمليًا لأبعاد جدول الأنابيب، ويشرح كيفية قراءة أبعاد الأنابيب بشكل صحيح.

ماذا يعني جدول الأنابيب؟
جدول الأنابيب، الذي يُكتب عادةً SCH، هو تسمية قياسية تُستخدم لتحديد سُمك جدار الأنبوب لحجم اسمي مُحدد.
رقم الجدول ليس قياسًا مباشرًا لسُمك الجدار.


ماذا يعني جدول الأنابيب؟
جدول الأنابيب، الذي يُكتب عادةً SCH، هو تسمية قياسية تُستخدم لتحديد سُمك جدار الأنبوب لحجم اسمي مُحدد.


رقم الجدول ليس قياسًا مباشرًا لسُمك الجدار. لا يعني رمز SCH 40 أن سمك الجدار 40 مم أو 0.040 بوصة.
بل إن هذا الرمز مرتبط بقطر الأنبوب الاسمي (NPS).
بالنسبة لأنابيب NPS 2:
يبلغ سمك الجدار الاسمي لـ SCH 40 حوالي 0.154 بوصة.
يبلغ سمك الجدار الاسمي لـ SCH 80 حوالي 0.218 بوصة.
يبلغ سمك الجدار الاسمي لـ SCH 160 حوالي 0.344 بوصة.
يبقى القطر الخارجي القياسي 2.375 بوصة (60.3 مم) لهذه الرموز.
مع زيادة رمز SCH، يزداد سمك الجدار. ويمتد هذا السمك الإضافي نحو داخل الأنبوب، مما يقلل من القطر الداخلي المتاح.

هذه هي العلاقة الأساسية التي يقوم عليها جدول رموز الأنابيب.
جدول رموز الأنابيب القياسية - جدول أحجام الأنابيب

يوضح الجدول أدناه أحجام الأنابيب الشائعة وسمك جدرانها لعدة رموز شائعة الاستخدام. تستند الأبعاد إلى أبعاد الأنابيب الاسمية القياسية المستخدمة بشكل شائع في تطبيقات ASME B36.10M و ASME B36.19M.

NPS	DN	OD (in)	OD (mm)	SCH 10 (in)	SCH 40 (in)	SCH 80 (in)	SCH 160 (in)	XXS (in)
1/2	15	0.84	21.3	0.083	0.109	0.147	0.188	0.294
3/4	20	1.05	26.7	0.083	0.113	0.154	0.219	0.308
1	25	1.315	33.4	0.109	0.133	0.179	0.25	0.358
1-1/4	32	1.66	42.2	0.109	0.14	0.191	0.25	0.382
1-1/2	40	1.9	48.3	0.109	0.145	0.2	0.281	0.4
2	50	2.375	60.3	0.109	0.154	0.218	0.344	0.436
2-1/2	65	2.875	73	0.12	0.203	0.276	0.375	0.552
3	80	3.5	88.9	0.12	0.216	0.3	0.438	0.6
3-1/2	90	4	101.6	0.12	0.226	0.318	—	0.636
4	100	4.5	114.3	0.12	0.237	0.337	0.531	0.674
5	125	5.563	141.3	0.134	0.258	0.375	0.625	0.75
6	150	6.625	168.3	0.134	0.28	0.432	0.719	0.864
8	200	8.625	219.1	0.148	0.322	0.5	0.906	0.875
10	250	10.75	273	0.165	0.365	0.5	1.125	1
12	300	12.75	323.8	0.18	0.406	0.5	1.312	1
14	350	14	355.6	0.25	0.438	0.594	1.406	—
16	400	16	406.4	0.25	0.5	0.656	1.594	—
18	450	18	457.2	0.25	0.562	0.75	1.781	—
20	500	20	508	0.25	0.594	0.812	1.969	—
24	600	24	610	0.25	0.688	0.969	2.344	—
30	750	30	762	0.312	—	—	—	—
36	900	36	914	0.375	—	—	—	—

ملاحظة: يشير WT إلى سُمك الجدار الاسمي. قد يختلف سُمك الجدار الفعلي المقاس ضمن التفاوتات المسموح بها في مواصفات المنتج. لا تتوفر جميع الجداول لجميع المقاسات الاسمية للأنابيب.

بالنسبة لأنابيب الفولاذ المقاوم للصدأ، قد تتبع متطلبات الأبعاد معيار ASME B36.19M، حيث تُستخدم رموز الجداول مثل 10S و40S و80S. لا تُعامل جدول "S" على أنه قابل للتبادل تلقائيًا مع أبعاد الفولاذ الكربوني المقابلة.

المقاس الاسمي للأنابيب مقابل جدول الأنابيب
يعمل كل من المقاس الاسمي للأنابيب وجدول الأنابيب معًا لوصف أبعاد الأنابيب.

Pipe Designation	NPS	Schedule	Meaning
NPS 1 SCH 40	1	40	1-inch nominal pipe with SCH 40 wall
NPS 2 SCH 40	2	40	2-inch nominal pipe with SCH 40 wall
NPS 2 SCH 80	2	80	2-inch nominal pipe with SCH 80 wall
NPS 4 SCH 40	4	40	4-inch nominal pipe with SCH 40 wall
NPS 6 SCH 80	6	80	6-inch nominal pipe with SCH 80 wall

من المهم الإشارة إلى أن NPS 2 لا يعني بالضرورة أن قطر الأنبوب الخارجي 2 بوصة.

بالنسبة لأنابيب NPS 2، يبلغ القطر الخارجي القياسي 2.375 بوصة (60.3 مم).

القطر الخارجي للأنبوب وجدوله
يحدد القطر الخارجي للأنبوب وجدوله جوانب مختلفة من أبعاده. يُحدد القطر الخارجي بشكل أساسي من خلال الحجم الاسمي للأنبوب (NPS)، بينما يحدد الجدول سُمك جدار الأنبوب.
القطر الخارجي: بالنسبة لمعظم أحجام الأنابيب، يختلف القطر الخارجي الفعلي عن الحجم الاسمي. يبلغ القطر الخارجي الفعلي لأنبوب NPS 2 حوالي 2.375 بوصة (60.3 مم). أما بالنسبة لأنابيب NPS 14 وما فوق، فيتوافق القطر الخارجي الفعلي عمومًا مع الحجم الاسمي.
الجدول: تحدد جداول الأنابيب، مثل SCH 10 وSCH 40 وSCH 80 وSCH 160، سُمك الجدار لحجم NPS معين. يشير الجدول الأعلى عمومًا إلى جدار أنبوب أكثر سُمكًا.
القطر الداخلي: يعتمد القطر الداخلي على القطر الخارجي وسماكة الجدار. مع ثبات القطر الاسمي للأنبوب، يؤدي تغيير جدول المقاس إلى زيادة سماكة الجدار وتقليل القطر الداخلي المتاح.
يمتلك كل من أنبوبي NPS 2 SCH 40 وNPS 2 SCH 80 نفس القطر الخارجي البالغ 2.375 بوصة. ويختلف سمك جدارهما وقطرهما الداخلي لأن أنبوب SCH 80 يتميز بجدار أكثر سمكًا.
ملاحظة عملية: لا ينبغي اختيار جدول مقاس الأنبوب بناءً على القطر الخارجي فقط. يجب أيضًا مراعاة ضغط التصميم، ودرجة حرارة التشغيل، ومادة الأنبوب، وبدل التآكل، ومعايير الأنابيب المطبقة عند تحديد مواصفات الأنبوب المناسبة.

Schedule	OD (in)	Wall Thickness (in)	Approx. ID (in)
SCH 10	2.375	0.109	2.157
SCH 40	2.375	0.154	2.067
SCH 80	2.375	0.218	1.939
SCH 160	2.375	0.343	1.689

يمكن حساب القطر الداخلي التقريبي كما يلي:
القطر الداخلي = القطر الخارجي - 2 × سُمك الجدار
لذا، فإن زيادة رقم الجدول يقلل القطر الداخلي.

أرقام جداول الأنابيب الشائعة
تُستخدم عدة جداول أنابيب بشكل شائع في أنظمة الأنابيب الصناعية.

الجدول 5 والجدول 5S
يمثل الجدولان 5 و5S أبعاد أنابيب ذات جدران رقيقة نسبيًا.

يتم اختيارهما عادةً عندما يكون الوزن الخفيف ومعامل مقاومة التآكل الكافي أكثر أهمية من مقاومة الضغط العالي. يرتبط رمز 5S عادةً بأبعاد أنابيب الفولاذ المقاوم للصدأ وفقًا لمعيار ASME B36.19M.

الجدول 10 والجدول 10S
الجدول 10 عبارة عن سلسلة ذات سُمك جدار خفيف نسبيًا.
يُستخدم الجدول 10S عادةً لأنابيب الفولاذ المقاوم للصدأ.

تُستخدم هذه الجداول عادةً في:
أنظمة المياه
أنابيب العمليات ذات الضغط المنخفض
أنظمة الصرف الصحي
التطبيقات المعمارية
أنابيب الفولاذ المقاوم للصدأ

الجدول 20
يوفر الجدول 20 جدارًا أكثر سمكًا من الجدول 10 للعديد من أحجام الأنابيب. ويُستخدم عند الحاجة إلى زيادة سمك الجدار دون اللجوء إلى جداول أثقل مثل الجدول 40 أو الجدول 80.

الجدول 40
يُعد الجدول 40 من أكثر جداول الأنابيب استخدامًا. فهو يوفر توازنًا عمليًا بين:
سمك الجدار
قدرة تحمل الضغط
الوزن
التكلفة
التوافر
تُستخدم أنابيب الفولاذ الكربوني من الجدول 40 على نطاق واسع في الأنظمة الصناعية والإنشائية وأنظمة المياه وأنظمة مكافحة الحرائق والأنظمة الميكانيكية.

الجدول 80
يتميز الجدول 80 بجدار أكثر سمكًا من الجدول 40 لنفس القطر الاسمي للأنبوب. ويوفر قطرًا داخليًا أصغر، ويسمح عمومًا بقدرة تحمل ضغط أكبر، وذلك حسب نوع المادة ودرجة الحرارة ورمز التصميم والإجهاد المسموح به.


الجدول 80
يتميز الجدول 80 بجدار أكثر سمكًا من الجدول 40 لنفس القطر الاسمي للأنبوب. ويوفر قطرًا داخليًا أصغر، ويسمح عمومًا بقدرة تحمل ضغط أكبر، وذلك حسب نوع المادة ودرجة الحرارة ورمز التصميم والإجهاد المسموح به. يُستخدم الجدول SCH 80 عادةً في:
أنابيب الضغط العالي
أنظمة البخار
أنابيب العمليات الصناعية
التطبيقات الهيدروليكية
المعالجة الكيميائية

الجدول 120
الجدول 120 هو سلسلة أنابيب ذات جدران سميكة. وهو أقل شيوعًا من الجدولين SCH 40 وSCH 80، ولكن يمكن اختياره لتلبية متطلبات الضغط أو المتطلبات الميكانيكية العالية.

الجدول 160
الجدول 160 هو أحد جداول الأنابيب القياسية ذات الجدران السميكة. يوفر سماكة جدار أكبر بكثير للعديد من أحجام NPS الأصغر. يُنظر عادةً في استخدام الجدول SCH 160 عندما يتطلب الضغط أو القوة الميكانيكية أو ظروف التشغيل القاسية أنبوبًا ذا جدار سميك.

يوفر مخطط أبعاد جدول الأنابيب طريقة سريعة لمقارنة سماكة جدران الأنابيب لأحجام NPS المختلفة. يكمن المفتاح في فهم أن NPS والقطر الخارجي وسماكة الجدار والجدول هي تسميات مختلفة. بالنسبة لنفس حجم NPS، فإن التغيير من الجدول SCH 40 إلى الجدول SCH 80 يحافظ عمومًا على القطر الخارجي دون تغيير مع زيادة سماكة الجدار. يؤدي ذلك إلى تقليل القطر الداخلي، وقد يُحسّن قدرة الأنبوب على تحمل الضغط، وذلك بحسب نوع المادة وظروف التصميم. عند اختيار الأنابيب لمشروع ما، يجب دائمًا التحقق من المقاس الاسمي للأنبوب (NPS)، والجدول الزمني، والقطر الخارجي (OD)، وسُمك الجدار، ونوع المادة، وطريقة التصنيع، ومعايير ASTM/ASME/API المطبقة قبل تقديم الطلب.

المقاس الاسمي للأنبوب مقابل القطر الداخلي (DN) مقابل القطر الخارجي (OD)
يصف كل من المقاس الاسمي للأنبوب (NPS) والقطر الداخلي (DN) والقطر الخارجي (OD) جوانب مختلفة لتحديد مقاسات الأنابيب. المقاس الاسمي للأنبوب (NPS) هو المقاس الاسمي المستخدم في نظام تحديد مقاسات الأنابيب بالبوصة. القطر الداخلي (DN) هو المقاس الاسمي المستخدم في النظام المتري، وهو شائع الاستخدام في أنظمة الأنابيب الدولية.

القطر الخارجي (OD) هو القطر الخارجي القياسي الفعلي المرتبط بمقاس الأنبوب.

لا ينبغي اعتبار المقاس الاسمي للأنبوب (NPS) والقطر الداخلي (DN) قياسات مباشرة للقطر الخارجي للأنبوب.

على سبيل المثال:
NPS 1 = DN 25، القطر الخارجي 1.315 بوصة (33.4 مم)
NPS 2 = DN 50، القطر الخارجي 2.375 بوصة (60.3 مم)
NPS 4 = DN 100، القطر الخارجي 4.500 بوصة (114.3 مم)
NPS 6 = DN 150، القطر الخارجي 6.625 بوصة (168.3 مم)
بالنسبة للأنابيب ذات القطر NPS 14 وما فوق، يتوافق الرقم NPS عمومًا مع القطر الخارجي بالبوصة.

كيفية قراءة مواصفات الأنابيب؟
قد تحتوي مواصفات الأنابيب على عدة معلومات.

مثال: أنبوب غير ملحوم NPS 2 SCH 40 ASTM A106 Grade B

هذا يعني:
NPS 2 - المقاس الاسمي للأنبوب
OD 2.375 بوصة - القطر الخارجي القياسي
SCH 40 - جدول الأنابيب
0.154 بوصة - سمك الجدار الاسمي
ASTM A106 Grade B - مواصفات المادة/المنتج
غير ملحوم - طريقة التصنيع
يُعدّ الجدول جزءًا واحدًا فقط من مواصفات الأنبوب الكاملة.

قد تتطلب مواصفات الشراء أيضًا تحديد درجة المادة، وعملية التصنيع، والطول، والأطراف، وحالة السطح، ومتطلبات الاختبار، والمعيار المطبق. بالنسبة لأنابيب الصلب الكربوني غير الملحومة، يمكنك أيضًا الرجوع إلى دليلنا حول [ASTM A106 مقابل API 5L للأنابيب غير الملحومة] عندما تتداخل متطلبات المادة والتطبيق.

أسئلة شائعة
ماذا يعني SCH 40 على الأنبوب؟

SCH 40 هو تصنيف معياري لجدول الأنابيب يُحدد سُمك الجدار الاسمي لقطر NPS مُحدد. لا يعني هذا أن سُمك الجدار 40 مم أو 0.040 بوصة.

هل يُحدد جدول الأنابيب القطر الخارجي؟

لا. بالنسبة لأبعاد الأنابيب المعيارية، يرتبط القطر الخارجي بقطر NPS والمعيار البُعدي المُطبق. يُحدد الجدول سُمك الجدار الاسمي لهذا القطر.

هل يعني ارتفاع رقم جدول الأنابيب سُمك جدار أكبر؟

عمومًا، نعم، عند مُقارنة الجداول لنفس قطر NPS. عادةً ما يُشير ارتفاع رقم الجدول إلى سُمك جدار اسمي أكبر.

ما هو القطر الخارجي لأنبوب NPS 2؟

القطر الخارجي المعياري لأنبوب NPS 2 هو 2.375 بوصة (60.3 مم).

ما الفرق بين SCH 40 و SCH 80؟

بالنسبة لنفس القطر الاسمي للأنبوب (NPS)، يكون جدار أنبوب SCH 80 عادةً أكثر سمكًا من جدار أنبوب SCH 40. يبقى القطر الخارجي (OD) ثابتًا، بينما يقل القطر الداخلي (ID) في أنبوب SCH 80.

هل يحدد جدول الأنابيب تصنيف الضغط؟

لا. جدول الأنابيب هو تسمية للأبعاد، وليس تصنيفًا للضغط. يعتمد الضغط المسموح به على المادة، ودرجة الحرارة، ورمز التصميم، وسماكة الجدار، وعوامل هندسية أخرى.

ما الفرق بين القطر الاسمي للأنبوب (NPS) والقطر الاسمي (DN)؟
القطر الاسمي للأنبوب (NPS) هو تسمية للقطر الاسمي للأنبوب، ويُستخدم بشكل أساسي في الأنظمة التي تعتمد على النظام الإنجليزي. أما القطر الاسمي (DN) فهو تسمية للقطر الاسمي، ويُستخدم في الأنظمة التي تعتمد على النظام المتري. لا ينبغي اعتبار أي منهما قياسًا مباشرًا للقطر الخارجي.
