Tabla de dimensiones del programa de tuberías

Las dimensiones de la tabla de espesores de tubería se utilizan para identificar el espesor de pared de una tubería para un tamaño nominal específico (NPS). Las tablas comunes incluyen SCH 5, SCH 10, SCH 20, SCH 40, SCH 80, SCH 120, SCH 160 y XXS. Sin embargo, la tabla de espesores no indica directamente el diámetro exterior (DE) de la tubería. El DE se determina por el NPS, mientras que el espesor de pared se determina por la tabla de espesores aplicable. Comprender la relación entre el NPS, el diámetro exterior, el espesor de pared y la tabla de espesores es esencial al seleccionar tuberías para aplicaciones industriales, mecánicas, estructurales y de presión.

Esta guía proporciona una tabla práctica de dimensiones de la tabla de espesores y explica cómo leer correctamente las dimensiones de las tuberías.

¿Qué significa la tabla de espesores?

La tabla de espesores, comúnmente escrita como SCH, es una designación estandarizada que se utiliza para identificar el espesor de pared de una tubería para un tamaño nominal específico.
El número de la tabla no es una medida directa del espesor de pared.
SCH 40 no significa que la pared tenga un espesor de 40 mm o 0,040 pulgadas.

En cambio, la clasificación funciona en conjunto con el NPS.
Para tuberías NPS 2:
SCH 40 tiene un espesor de pared nominal de 0,154 pulg.
SCH 80 tiene un espesor de pared nominal de 0,218 pulg.
SCH 160 tiene un espesor de pared nominal de 0,344 pulg.
El diámetro exterior estandarizado se mantiene en 2,375 pulg. (60,3 mm) para estas clasificaciones.

A medida que aumenta la clasificación, el espesor de la pared se incrementa. Este espesor adicional se extiende hacia el interior de la tubería, reduciendo el diámetro interno disponible.
Esta es la relación básica que subyace a una tabla de clasificaciones de tuberías.

Tabla de tamaños de tuberías estándar

La siguiente tabla muestra los tamaños de tubería y espesores de pared comunes para varias clasificaciones ampliamente utilizadas. Las dimensiones se basan en las dimensiones nominales estándar de tubería comúnmente utilizadas en las aplicaciones ASME B36.10M y ASME B36.19M.

NPS	DN	OD (in)	OD (mm)	SCH 10 (in)	SCH 40 (in)	SCH 80 (in)	SCH 160 (in)	XXS (in)
1/2	15	0.84	21.3	0.083	0.109	0.147	0.188	0.294
3/4	20	1.05	26.7	0.083	0.113	0.154	0.219	0.308
1	25	1.315	33.4	0.109	0.133	0.179	0.25	0.358
1-1/4	32	1.66	42.2	0.109	0.14	0.191	0.25	0.382
1-1/2	40	1.9	48.3	0.109	0.145	0.2	0.281	0.4
2	50	2.375	60.3	0.109	0.154	0.218	0.344	0.436
2-1/2	65	2.875	73	0.12	0.203	0.276	0.375	0.552
3	80	3.5	88.9	0.12	0.216	0.3	0.438	0.6
3-1/2	90	4	101.6	0.12	0.226	0.318	—	0.636
4	100	4.5	114.3	0.12	0.237	0.337	0.531	0.674
5	125	5.563	141.3	0.134	0.258	0.375	0.625	0.75
6	150	6.625	168.3	0.134	0.28	0.432	0.719	0.864
8	200	8.625	219.1	0.148	0.322	0.5	0.906	0.875
10	250	10.75	273	0.165	0.365	0.5	1.125	1
12	300	12.75	323.8	0.18	0.406	0.5	1.312	1
14	350	14	355.6	0.25	0.438	0.594	1.406	—
16	400	16	406.4	0.25	0.5	0.656	1.594	—
18	450	18	457.2	0.25	0.562	0.75	1.781	—
20	500	20	508	0.25	0.594	0.812	1.969	—
24	600	24	610	0.25	0.688	0.969	2.344	—
30	750	30	762	0.312	—	—	—	—
36	900	36	914	0.375	—	—	—	—

Nota: WT significa espesor nominal de pared. El espesor de pared real medido puede variar dentro de las tolerancias permitidas por la especificación del producto aplicable. No todas las especificaciones están disponibles para cada NPS.

Para tuberías de acero inoxidable, los requisitos dimensionales pueden seguir la norma ASME B36.19M, donde se utilizan designaciones de especificaciones como 10S, 40S y 80S. No considere una especificación "S" como automáticamente intercambiable con las dimensiones correspondientes de acero al carbono.

NPS vs. Especificación de tubería

El NPS y la especificación de tubería se utilizan conjuntamente para describir las dimensiones de la tubería.

Pipe Designation	NPS	Schedule	Meaning
NPS 1 SCH 40	1	40	1-inch nominal pipe with SCH 40 wall
NPS 2 SCH 40	2	40	2-inch nominal pipe with SCH 40 wall
NPS 2 SCH 80	2	80	2-inch nominal pipe with SCH 80 wall
NPS 4 SCH 40	4	40	4-inch nominal pipe with SCH 40 wall
NPS 6 SCH 80	6	80	6-inch nominal pipe with SCH 80 wall

Un punto importante es que NPS 2 no significa que la tubería tenga un diámetro exterior de 2 pulgadas.
Para tuberías NPS 2, el diámetro exterior estandarizado es de 2,375 pulgadas (60,3 mm).

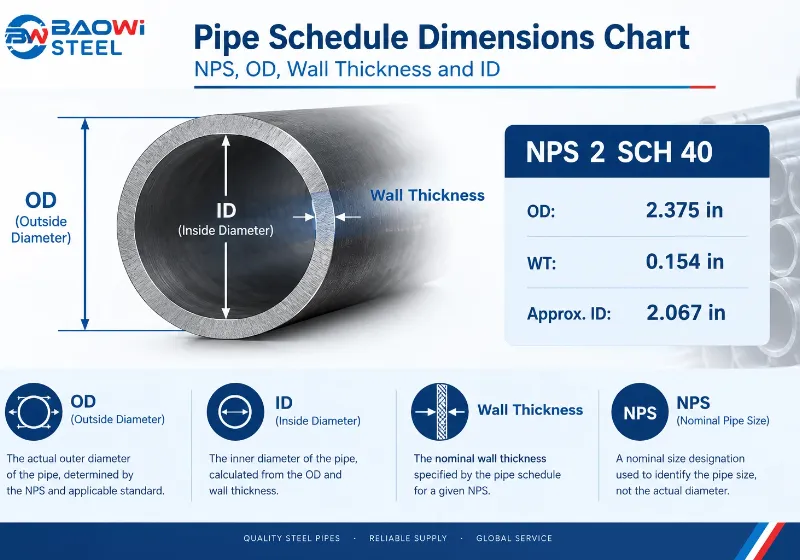

Diámetro exterior y cédula de la tubería

El diámetro exterior (DE) y la cédula de una tubería definen diferentes aspectos de sus dimensiones. El DE se determina principalmente por el tamaño nominal de la tubería (NPS), mientras que la cédula determina el espesor de la pared.
Diámetro exterior (DE): Para la mayoría de los tamaños de tubería, el DE real difiere del tamaño nominal. Una tubería NPS 2 tiene un DE real de 2,375 pulgadas (60,3 mm). Para NPS 14 y mayores, el DE real generalmente corresponde al tamaño nominal.
Cédula: Las cédulas de tuberías, como SCH 10, SCH 40, SCH 80 y SCH 160, especifican el espesor de la pared para un NPS determinado. Una cédula más alta generalmente indica una pared de tubería más gruesa.
Diámetro interior (DI): El DI depende del DE y del espesor de la pared. Con el mismo NPS, aumentar el cédula incrementa el espesor de pared y reduce el diámetro interior disponible.
Las tuberías NPS 2 SCH 40 y NPS 2 SCH 80 tienen el mismo diámetro exterior de 2,375 pulgadas. Su espesor de pared y diámetro interior son diferentes porque la tubería SCH 80 tiene una pared más gruesa.
Nota práctica: La cédula de la tubería no debe seleccionarse únicamente en función del diámetro exterior. Al determinar la especificación adecuada, también deben considerarse la presión de diseño, la temperatura de operación, el material de la tubería, el margen de corrosión y las normas de tuberías aplicables.

Schedule	OD (in)	Wall Thickness (in)	Approx. ID (in)
SCH 10	2.375	0.109	2.157
SCH 40	2.375	0.154	2.067
SCH 80	2.375	0.218	1.939
SCH 160	2.375	0.343	1.689

El diámetro interior aproximado se puede calcular como:
DI = DE − 2 × Espesor de pared
Por lo tanto, aumentar el calibre reduce el diámetro interior.

Clasificación común de tuberías
En los sistemas de tuberías industriales se utilizan comúnmente varias clasificaciones de tuberías.

Clasificación 5 y 5S
Las clasificaciones 5 y 5S representan dimensiones de tuberías de pared relativamente delgada.
Se suelen seleccionar cuando el bajo peso y una adecuada resistencia a la corrosión son más importantes que la alta resistencia a la presión. La designación 5S se asocia comúnmente con las dimensiones de tuberías de acero inoxidable según la norma ASME B36.19M.

Clasificación 10 y 10S
La clasificación 10 corresponde a una serie de espesores de pared relativamente ligeros.
La clasificación 10S se utiliza comúnmente para tuberías de acero inoxidable. Estos esquemas se utilizan frecuentemente para:
Sistemas de agua
Tuberías de proceso de baja presión
Sistemas de drenaje
Aplicaciones arquitectónicas
Tuberías de acero inoxidable

Escala 20
La escala 20 ofrece una pared más gruesa que la escala 10 para muchos diámetros de tubería. Se utiliza cuando se requiere un mayor espesor de pared sin pasar a escalas más gruesas como la escala 40 o la escala 80.

Escala 40
La escala 40 es una de las escalas de tubería más utilizadas. Ofrece un equilibrio práctico entre:
Espesor de pared
Capacidad de presión
Peso
Costo
Disponibilidad
La tubería de acero al carbono de escala 40 se utiliza ampliamente en sistemas de tuberías industriales, de construcción, de agua, de protección contra incendios y mecánicas.

Escala 80
La escala 80 tiene una pared más gruesa que la escala 40 para el mismo NPS. Ofrece un diámetro interno menor y, por lo general, permite una mayor capacidad de presión, según el material, la temperatura, el código de diseño y la tensión admisible. La tubería SCH 80 se utiliza comúnmente para:
Tuberías de alta presión
Sistemas de vapor
Tuberías para procesos industriales
Aplicaciones hidráulicas
Procesamiento químico

Schedule 120
La Schedule 120 es una serie de tuberías de pared gruesa. Es menos común que la SCH 40 y la SCH 80, pero puede seleccionarse para requisitos mecánicos o de presión exigentes.

Schedule 160
La Schedule 160 es una de las cédulas de tubería estandarizadas más gruesas. Proporciona un espesor de pared considerablemente mayor para muchos tamaños NPS más pequeños. La SCH 160 se suele considerar cuando la presión, la resistencia mecánica o las condiciones de servicio severas requieren una tubería de pared gruesa.

Una tabla de dimensiones de cédulas de tubería proporciona una forma rápida de comparar los espesores de pared de tuberías para diferentes tamaños NPS. Es fundamental comprender que NPS, OD, espesor de pared y cédula son designaciones diferentes. Para el mismo NPS, cambiar de SCH 40 a SCH 80 generalmente mantiene el OD sin cambios, pero aumenta el espesor de pared. Esto reduce el diámetro interno y puede mejorar la capacidad de la tubería para soportar presión, dependiendo del material y las condiciones de diseño. Al seleccionar tuberías para un proyecto, verifique siempre el NPS, el cédula, el diámetro exterior, el espesor de la pared, el grado del material, el método de fabricación y la norma ASTM/ASME/API aplicable antes de realizar un pedido.

NPS vs. DN vs. OD

NPS, DN y OD describen diferentes aspectos del dimensionamiento de tuberías. NPS (Tamaño Nominal de Tubería) es la designación de tamaño nominal utilizada en el sistema de dimensionamiento de tuberías en pulgadas. DN (Diámetro Nominal) es la designación nominal basada en el sistema métrico, comúnmente utilizada en sistemas de tuberías internacionales.

OD (Diámetro Exterior) es el diámetro exterior estandarizado asociado a un tamaño de tubería.

NPS y DN no deben considerarse medidas directas del diámetro exterior de la tubería.

Por ejemplo:
NPS 1 = DN 25, DE 1,315 pulg. (33,4 mm)
NPS 2 = DN 50, DE 2,375 pulg. (60,3 mm)
NPS 4 = DN 100, DE 4,500 pulg. (114,3 mm)
NPS 6 = DN 150, DE 6,625 pulg. (168,3 mm)
Para NPS 14 y superiores, el valor numérico NPS generalmente se corresponde con el diámetro exterior en pulgadas.

¿Cómo leer una especificación de tubería?

La designación de una tubería puede contener diversa información.
Por ejemplo: Tubería sin costura NPS 2 SCH 40 ASTM A106 Grado B
Esto significa:
NPS 2: tamaño nominal de la tubería
OD 2.375 pulg.: diámetro exterior estandarizado
SCH 40: cédula de la tubería
0.154 pulg.: espesor nominal de la pared
ASTM A106 Grado B: especificación del material/producto
Sin costura: método de fabricación
La cédula es solo una parte de la especificación completa de la tubería.
Una especificación de compra también puede requerir definir el grado del material, el proceso de fabricación, la longitud, los extremos, el estado de la superficie, los requisitos de prueba y la norma aplicable. Para tuberías sin costura de acero al carbono, también puede consultar nuestra guía sobre [ASTM A106 vs. Tubería sin costura API 5L] cuando los requisitos del material y la aplicación se superponen.

Preguntas frecuentes

¿Qué significa SCH 40 en una tubería?
SCH 40 es una designación de cédula estandarizada para tuberías que identifica el espesor nominal de la pared para un NPS determinado. Esto no significa que la pared tenga un espesor de 40 mm o 0,040 pulgadas.

¿El cédula de la tubería determina el diámetro exterior?

No. Para las dimensiones estandarizadas de tuberías, el diámetro exterior (DE) está asociado con el NPS y la norma dimensional aplicable. La cédula identifica el espesor nominal de la pared para ese NPS.

¿Un cédula de tubería más alta significa una pared más gruesa?

Generalmente, sí, al comparar cédulas para el mismo NPS. Un cédula más alta normalmente corresponde a una pared nominal más gruesa.

¿Cuál es el DE de una tubería NPS 2?

El DE estandarizado de una tubería NPS 2 es de 2,375 pulgadas (60,3 mm).

¿Cuál es la diferencia entre SCH 40 y SCH 80?

Para el mismo NPS, SCH 80 generalmente tiene una pared más gruesa que SCH 40. El DE permanece igual, mientras que el DI se reduce con SCH 80.
¿El cédula de la tubería determina la clasificación de presión?

No. El cédula de la tubería es una designación dimensional, no una clasificación de presión. La presión admisible depende del material, la temperatura, el código de diseño, el espesor de la pared y otros factores de ingeniería.

¿Cuál es la diferencia entre NPS y DN?

NPS es una designación de tamaño nominal de tubería que se utiliza principalmente en sistemas basados en pulgadas. DN es una designación de diámetro nominal que se utiliza en sistemas basados en el sistema métrico. Ninguna de las dos debe considerarse una medida directa del diámetro exterior.
