جدول مقاسات أنابيب الصلب الكربوني SMLS

تُستخدم أنابيب الصلب الكربوني غير الملحومة (SMLS) على نطاق واسع في قطاعات مثل النفط والغاز، والبناء، وتوليد الطاقة، والهندسة الميكانيكية، ونقل خطوط الأنابيب. ولأنها تُصنع بدون لحام، توفر هذه الأنابيب مقاومة ضغط فائقة، وقوة هيكلية عالية، وموثوقية أكبر مقارنةً بالأنابيب الملحومة.

في الحوار الطويل الأمد بين صناعة الصلب والصناعة، لطالما برزت أنابيب الصلب الكربوني غير الملحومة كأكثر الأنابيب هدوءًا وأكثرها مرونة. فهي بمثابة شبكة من السفن التي تتدفق بالطاقة، تربط منصات حفر حقول النفط، وغلايات محطات توليد الطاقة، وشبكات إمداد المياه في المدن، وحتى أنظمة نقل النفط والغاز في أعماق البحار. يكمن العامل الرئيسي الذي يحدد قدرة هذه "الأوعية الفولاذية" على التكيف بدقة مع هذه البيئات المتنوعة في نظام أبعادها - فخلف هذه الأرقام التي تبدو جامدة، تكمن الحكمة المتراكمة لقرن من التطور الصناعي والحرفية الدقيقة لعدد لا يحصى من المهندسين.

ما هو أنبوب الصلب الكربوني غير الملحوم (SMLS)؟

ما هو أنبوب الصلب الكربوني غير الملحوم (SMLS)؟ الأنابيب الفولاذية الكربونية غير الملحومة عبارة عن مادة أنبوبية مجوفة - خالية من اللحامات - تُصنع عن طريق تثقيب أو درفلة ساخنة أو سحب بارد لقضيب فولاذي دائري صلب مصنوع أساسًا من سبيكة الحديد والكربون. تتميز هذه الأنابيب بقوة عالية، ومقاومة عالية للضغط، وتكلفة منخفضة، وقابلية ممتازة للتشكيل، وتُستخدم على نطاق واسع في نقل السوائل (مثل البترول والغاز الطبيعي والماء) بالإضافة إلى استخدامها في مكونات الهندسة الإنشائية.


المعايير: API 5L، API 5CT، ASTM A106/A53، ASTM A519، JIS G 3441، JIS G3444، JIS G3445، DIN 2391، EN10305، EN10210، ASME SA106، SA192، SA210، SA213، SA335، DIN17175، ASTM A179…
درجة الفولاذ
API 5L: API 5L: GR B، X42، X46، X56، X60، X65، X70
ASTM A53/A106: GR A، GR B، GR CASME SA106: GR.A، GR.B، GR.CASME
SA192:
SA192ASME SA209M: T1، T1a
ASTM A335: P1، P2، P5، P9، P11، P22، P23

ASTM A333: Gr.1، Gr.3، Gr.4، Gr.6، Gr.7، Gr.8، Gr.9، Gr.10، Gr.11

مقاسات أنابيب الصلب الكربوني SMLS القياسية
تُحدد أبعاد الأنابيب غير الملحومة عادةً بالمقاس الاسمي للأنبوب (NPS) والقطر الخارجي (OD) وسماكة الجدار (الجدول). فيما يلي جدول مقاسات مبسط وفقًا لمعيار ASME B36.10M لأنابيب الصلب الكربوني غير الملحومة شائعة الاستخدام.

NPS	Outside Diameter (mm)	SCH 40 Wall Thickness (mm)	SCH 80 Wall Thickness (mm)
1/8"	10.3	1.73	2.41
1/4"	13.7	2.24	3.02
3/8"	17.1	2.31	3.2
1/2"	21.3	2.77	3.73
3/4"	26.7	2.87	3.91
1"	33.4	3.38	4.55
1-1/4"	42.2	3.56	4.85
1-1/2"	48.3	3.68	5.08
2"	60.3	3.91	5.54
2-1/2"	73	5.16	7.01
3"	88.9	5.49	7.62
4"	114.3	6.02	8.56
5"	141.3	6.55	9.53
6"	168.3	7.11	10.97
8"	219.1	8.18	12.7
10"	273	9.27	15.09
12"	323.9	10.31	17.48
14"	355.6	11.13	19.05
16"	406.4	12.7	21.44
18"	457.2	14.27	23.83
20"	508	15.09	26.19
24"	609.6	17.48	30.96

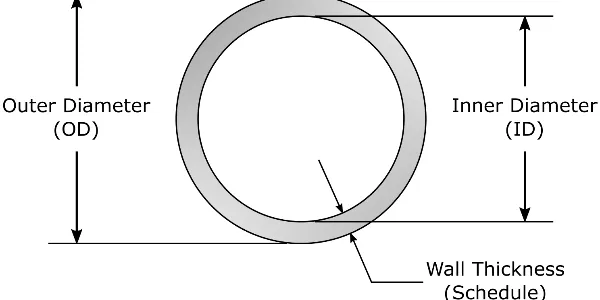

مخطط أبعاد أنابيب SMLS
تشمل المصطلحات الرئيسية لأبعاد الأنابيب ما يلي:
القطر الخارجي (OD)
القطر الخارجي للأنبوب.
القطر الداخلي (ID)
قطر التدفق الداخلي.
سُمك الجدار (WT)
سُمك جدار الأنبوب.
تحدد هذه الأبعاد ما يلي:
سعة ضغط الأنبوب
سعة التدفق
المتانة الهيكلية

المعايير الدولية لأنابيب الصلب الكربوني غير الملحومة
تُنظّم العديد من المعايير الدولية إنتاج واختبار الأنابيب غير الملحومة.

تشمل المعايير الشائعة ما يلي:
ASTM A106 - أنابيب الخدمة ذات درجات الحرارة العالية
ASTM A53 - أنابيب الإنشاءات العامة
API 5L - أنابيب خطوط أنابيب النفط والغاز
ASTM A333 - أنابيب درجات الحرارة المنخفضة
ASTM A335 - أنابيب الصلب السبائكي للخدمة ذات درجات الحرارة العالية
EN 10216 - المعيار الأوروبي لأنابيب الضغط

الأسئلة الشائعة حول أحجام أنابيب الصلب الكربوني غير الملحومة
ما هو أكبر حجم متوفر للأنابيب غير الملحومة؟

يستطيع معظم المصنّعين إنتاج أنابيب غير ملحومة يصل قطرها إلى 610 مم (24 بوصة).

ماذا يعني SCH في أحجام الأنابيب؟
يشير SCH (الجدول) إلى تصنيف سُمك جدار الأنبوب.
تشمل الجداول الشائعة ما يلي:
SCH10
SCH20
SCH40
SCH80
SCH160

هل الأنابيب غير الملحومة أقوى من الأنابيب الملحومة؟ نعم. لأن الأنابيب غير الملحومة لا تحتوي على خط لحام، فإنها عادة ما تتمتع بقوة ومقاومة ضغط أعلى.
