Las tuberías SMLS se utilizan ampliamente en industrias como la petrolera y gasística, la construcción, la generación de energía, la ingeniería mecánica y el transporte por oleoductos. Gracias a su fabricación sin soldadura, las tuberías sin costura ofrecen una resistencia a la presión, una resistencia estructural y una fiabilidad superiores a las de las tuberías soldadas.
En la larga historia de la relación entre el acero y la industria, la tubería de acero al carbono sin costura se ha erigido como la más silenciosa pero a la vez la más resistente. Como una red de canales que transportan energía, conecta plataformas de perforación petrolífera, calderas de centrales eléctricas, redes de suministro de agua urbanas e incluso los sistemas de transporte de yacimientos de petróleo y gas en aguas profundas. El factor clave que determina si estos "canales de acero" pueden adaptarse con precisión a entornos tan diversos reside en su sistema dimensional: tras este conjunto de números aparentemente fríos se esconde la sabiduría acumulada de un siglo de evolución industrial y la meticulosa artesanía de innumerables ingenieros.
¿Qué es una tubería de acero al carbono sin costura (SMLS)?
La tubería sin costura de acero al carbono es un material tubular hueco —sin costuras— producido mediante la perforación, laminación en caliente o trefilado en frío de una barra redonda sólida de acero, compuesta principalmente de hierro y carbono. Se caracteriza por su alta resistencia, resistencia a altas presiones, bajo costo y excelente maquinabilidad, por lo que se utiliza ampliamente para el transporte de fluidos (como petróleo, gas natural y agua), así como para componentes de ingeniería estructural.
Normas
: API 5L, API 5CT, ASTM A106/A53, ASTM A519, JIS G 3441, JIS G3444, JIS G3445, DIN 2391, EN10305, EN10210, ASME SA106, SA192, SA210, SA213, SA335, DIN17175, ASTM A179…
Grado de acero
API 5L: Grado B, X42, X46, X56, X60, X65, X70
ASTM A53/A106: Grado A, Grado B, Grado CASME
SA106: Grado A, Grado B, Grado CASME
SA192:
SA192
ASME SA209M: T1, T1a
ASTM A335: P1, P2, P5, P9 P11, P22, P23
ASTM A333: Gr.1, Gr.3, Gr.4, Gr.6, Gr.7, Gr.8, Gr.9, Gr.10, Gr.11
Tamaños estándar de tuberías de acero al carbono sin costura (SMLS)
Las dimensiones de las tuberías sin costura se definen generalmente por el diámetro nominal (NPS), el diámetro exterior (OD) y el espesor de pared (Schedule). A continuación se presenta una tabla de tamaños simplificada según la norma ASME B36.10M para tuberías de acero al carbono sin costura de uso común.
|
NPS
|
Outside Diameter (mm)
|
SCH 40 Wall Thickness (mm)
|
SCH 80 Wall Thickness (mm)
|
|
1/8"
|
10.3
|
1.73
|
2.41
|
|
1/4"
|
13.7
|
2.24
|
3.02
|
|
3/8"
|
17.1
|
2.31
|
3.2
|
|
1/2"
|
21.3
|
2.77
|
3.73
|
|
3/4"
|
26.7
|
2.87
|
3.91
|
|
1"
|
33.4
|
3.38
|
4.55
|
|
1-1/4"
|
42.2
|
3.56
|
4.85
|
|
1-1/2"
|
48.3
|
3.68
|
5.08
|
|
2"
|
60.3
|
3.91
|
5.54
|
|
2-1/2"
|
73
|
5.16
|
7.01
|
|
3"
|
88.9
|
5.49
|
7.62
|
|
4"
|
114.3
|
6.02
|
8.56
|
|
5"
|
141.3
|
6.55
|
9.53
|
|
6"
|
168.3
|
7.11
|
10.97
|
|
8"
|
219.1
|
8.18
|
12.7
|
|
10"
|
273
|
9.27
|
15.09
|
|
12"
|
323.9
|
10.31
|
17.48
|
|
14"
|
355.6
|
11.13
|
19.05
|
|
16"
|
406.4
|
12.7
|
21.44
|
|
18"
|
457.2
|
14.27
|
23.83
|
|
20"
|
508
|
15.09
|
26.19
|
|
24"
|
609.6
|
17.48
|
30.96
|

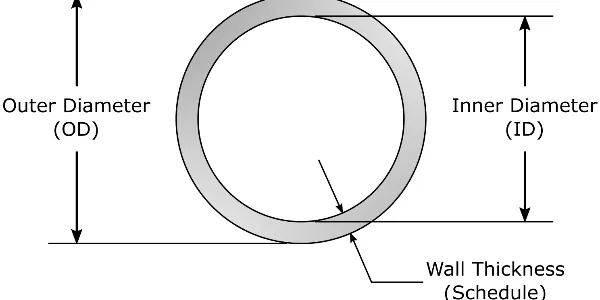

Diagrama de dimensiones de tuberías SMLS
Los términos clave para las dimensiones de las tuberías incluyen:
Diámetro exterior (DE)
El diámetro externo de la tubería.
Diámetro interior (DI)
El diámetro interno de flujo.
Espesor de pared (EP)
El espesor de la pared de la tubería.
Estas dimensiones determinan:
Capacidad de presión de la tubería
Capacidad de flujo
Resistencia estructural
Normas internacionales para tuberías de acero al carbono sin costura
Varias normas internacionales regulan la producción y las pruebas de tuberías sin costura.
Entre las normas más comunes se incluyen:
ASTM A106 – Tuberías para servicio a alta temperatura
ASTM A53 – Tuberías estructurales generales
API 5L – Tuberías para oleoductos y gasoductos
ASTM A333 – Tuberías para baja temperatura
ASTM A335 – Tuberías de acero aleado para servicio a alta temperatura
EN 10216 – Norma europea para tuberías a presión
Preguntas frecuentes sobre los tamaños de tuberías de acero al carbono sin costura
¿Cuál es el tamaño máximo de tubería sin costura disponible?
La mayoría de los fabricantes pueden producir tuberías sin costura de hasta 610 mm (24 pulgadas) de diámetro.
¿Qué significa SCH en los tamaños de tubería?
SCH (Schedule) se refiere a la clasificación del espesor de pared de la tubería.
Los chedules más comunes incluyen:
SCH10
SCH20
SCH40
SCH80
SCH160
¿Son las tuberías sin costura más resistentes que las soldadas?
Sí. Debido a que las tuberías sin costura no tienen soldadura, suelen tener mayor resistencia y capacidad para soportar la presión.
