ما هو معيار API 5L

في صناعة النفط والغاز، تُعد سلامة وموثوقية خطوط الأنابيب أمرًا بالغ الأهمية. ولضمان توحيد معايير خطوط أنابيب النفط والغاز عالميًا، وضع معهد البترول الأمريكي (API) سلسلة من المعايير، من بينها معيار API 5L الذي يُعد أحد المعايير الأساسية لأنابيب الصلب. فما هو معيار API 5L؟ ولماذا يُعد مهمًا؟ وما هي المجالات التي ينطبق عليها؟ ستُحلل هذه المقالة معيار API 5L بعمق.

تعريف معيار API 5L

معيار API 5L هو معيار صادر عن معهد البترول الأمريكي، واسمه الكامل "مواصفات أنابيب الخطوط". طُوّر هذا المعيار إلى الإصدار الرابع والأربعين، ويمثل أحد أكثر معايير التصنيع والاختبار والتطبيق وإدارة السلامة تقدمًا. يُحدد هذا المعيار متطلبات تصنيع أنابيب الصلب غير الملحومة (Seamless) وأنابيب الصلب الملحومة (Welded) لنقل النفط والغاز الطبيعي والماء والسوائل الأخرى. الهدف الأساسي لمعيار API 5L هو ضمان تمتع أنابيب الصلب بالقوة والمتانة ومقاومة التآكل ودقة الأبعاد الكافية أثناء عملية النقل، بما يضمن مواكبة مختلف الظروف الجيولوجية المعقدة والعوامل البيئية.

مع تطور تقنية أنابيب الصلب الملحومة API 5L وتقدم تقنيات التشكيل، يتوسع نطاق تطبيقها تدريجيًا، لا سيما في أنابيب الصلب الملحومة ذات القطر الكبير. وتتضح مزاياها بشكل أكبر. إلى جانب عامل التكلفة، هيمنت أنابيب الصلب الملحومة API 5L على مجال أنابيب الصلب المستخدمة في خطوط الأنابيب، وساهمت في تطويرها. في عام 2004، تم تصدير حوالي 100,000 طن من الأنابيب الملحومة، وشملت درجات الصلب GR.B وX42 وX46 و52 وX56 وX60 وX65 وX70.

تصنيف الدرجات وفقًا لمعيار API 5L

يُقسّم معيار API 5L درجات المنتجات وفقًا لمستوى أداء المنتج (PSL) ودرجة الفولاذ (Grade): PSL1 وPSL2

يُعد مستوى أداء المنتج (PSL1) المستوى الأساسي وهو مناسب للاستخدام العام.

يتطلب مستوى أداء المنتج (PSL2) متطلبات أكثر صرامة، بما في ذلك قيود التركيب الكيميائي، ومتطلبات المتانة، وأداء التصادم، والتحكم في الشوائب غير المعدنية، والاختبار غير الإتلافي، وغيرها، وهو مناسب للبيئات الهندسية الأكثر صرامة.

التغييرات والإضافات الرئيسية للإصدار 44 من معيار API 5L

مقارنةً بالإصدار 43، أضاف الإصدار 44 من معيار API 5L العديد من المتطلبات الفنية الإضافية، وطرح معايير أعلى للبيئة المطبقة وأداء أنابيب الصلب، مع التركيز بشكل خاص على:

1. متطلبات أنابيب الصلب PSL2 لمقاومة امتداد الكسر المطيل (الملحق ز): تحسين مقاومة أنابيب الصلب لامتداد الكسر في بيئات درجات الحرارة المنخفضة والضغط العالي.

2. متطلبات أنابيب الصلب PSL2 في ظروف الخدمة الحامضية (الملحق ح): تُستخدم في بيئات حمضية مثل كبريتيد الهيدروجين، وتُطرح متطلبات أعلى لمقاومة التشقق الناتج عن تآكل إجهاد الكبريت.

3. متطلبات أنابيب الصلب PSL2 في ظروف الخدمة البحرية (الملحق ي): تُطبق على منصات النفط والغاز البحرية، مع إيلاء اهتمام خاص لمقاومة التآكل والسلامة الهيكلية.

٥. هذه الملاحق الثلاثة هي ملاحق معيارية ولها نفس الأثر القانوني للمواصفات الرئيسية. يجب إيلاء اهتمام خاص عند استخدامها في ظروف عمل خاصة.

درجة فولاذ أنابيب الخطوط API 5L

تحدد درجة فولاذ أنابيب الخطوط من معهد البترول الأمريكي (API) الخصائص الكيميائية والميكانيكية للمواد المستخدمة في تصنيع أنابيب الخطوط. يجب أن تستوفي جميع أنابيب الخطوط المُنتجة وفقًا لمواصفات API المتطلبات المنصوص عليها في هذا المعيار. أكثر درجات فولاذ API 5L شيوعًا هي الدرجات B وX42 وX52 وX60 وX65. يشير الرقم بعد "X" إلى الحد الأدنى لمقاومة الخضوع للأنبوب بآلاف الأرطال لكل بوصة مربعة (PSI). على سبيل المثال، يجب أن تتمتع أنابيب الخطوط X42 بحد أدنى لمقاومة الخضوع يبلغ 42,000 رطل لكل بوصة مربعة. تُستخدم أنابيب الخطوط بشكل شائع في نقل النفط والغاز. ومع ذلك، يمكن استخدامها أيضًا في النقل المائي، وبناء المباني، وتطبيقات صناعية أخرى. يُعد فهم درجات الفولاذ جزءًا مهمًا من فهم خصائص أنابيب الخطوط واختيار المادة المناسبة لتطبيق محدد.

يتوفر فولاذ API 5L بعدة درجات، ولكل درجة تصنيف مختلفة لمقاومة الخضوع والشد. أكثر درجات أنابيب الخطوط شيوعًا هي:
* الدرجة X52 - 52 ksi (365 ميجا باسكال) كحد أدنى لمقاومة الخضوع، و66 ksi (460 ميجا باسكال) كحد أدنى لمقاومة الشد القصوى.
* الدرجة X56 - 56 ksi (390 ميجا باسكال) كحد أدنى لمقاومة الخضوع، و71 ksi (490 ميجا باسكال) كحد أدنى لمقاومة الشد القصوى.
* الدرجة X60 - 60 ksi (415 ميجا باسكال) كحد أدنى لمقاومة الخضوع، و75 ksi (515 ميجا باسكال) كحد أدنى لمقاومة الشد القصوى.
* الدرجة X65 - 65 ksi (450 ميجا باسكال) كحد أدنى لمقاومة الخضوع، و77 ksi (525 ميجا باسكال) كحد أدنى لمقاومة الشد القصوى.

يجب أن تُصنع خطوط الأنابيب التي تنقل سوائل من الفئة A أو B أو X من فولاذ ذي مساحة تقع أسفل منحنى الإجهاد-الانفعال كما هو محدد في معيار المواد. تُمثل قوة الخضوع الدنيا وقوة الشد المحددة نقاطًا على منحنى الإجهاد-الانفعال.

التركيب الكيميائي (لأنابيب الفولاذ PSL1 ذات معامل الانفعال ≤ 25.0 مم)

Steel Grade	C (max)	Mn (max)	P (max)	S (max)	V (max)	Nb (max)	Ti (max)
L175 or A25	0.21	0.6	0.03	0.03	-	-	-
L175P or A25P	0.21	0.6	0.045~0.080	0.03	-	-	-
L210 or A	0.22	0.9	0.03	0.03	-	-	-
L245 or B	0.28	1.2	0.03	0.03	c,d	c,d	d
L290 or X42	0.28	1.3	0.03	0.03	d	d	d
L320 or X46, L360 or X52, L390 or X56	0.28	1.4	0.03	0.03	d	d	d
L415 or X60, L450 or X65, L485 or X70	0.28	1.4	0.03	0.03	f	f	f

Welded Pipes

Steel Grade	C (max)	Mn (max)	P (max)	S (max)	V (max)	Nb (max)	Ti (max)
L175 or A25	0.21	0.6	0.03	0.03	-	-	-
L175P or A25P	0.21	0.6	0.045~0.080	0.03	-	-	-
L210 or A	0.22	0.9	0.03	0.03	-	-	-
L245 or B	0.26	1.2	0.03	0.03	c,d	c,d	d
L290 or X42	0.26	1.3	0.03	0.03	d	d	d
L320 or X46, L360 or X52, L390 or X56	0.26	1.4	0.03	0.03	d	d	d
L415 or X60	0.26	1.4	0.03	0.03	f	f	f
L450 or X65	0.26	1.45	0.03	0.03	f	f	f
L485 or X70	0.26	1.65	0.03	0.03	f	f	f

أ) Cu ≤ 0.50%؛ Ni ≤ 0.50%؛ Cr ≤ 0.50%؛ Mo ≤ 0.15%. لا يُضاف Cu وCr وNi عمدًا للدرجات L360/X52 وما دونها.

ب) لكل انخفاض بنسبة 0.01% في محتوى الكربون مقارنةً بالحد الأقصى المحدد لمحتوى الكربون، يُسمح بزيادة محتوى المنغنيز بنسبة 0.05% مقارنةً بالحد الأقصى المحدد لمحتوى المنغنيز، ولكن للدرجات ≥ L245 أو B ولكن ≤ L360 أو X52، يجب ألا تتجاوز النسبة 1.65%؛ وللدرجات L > 360 أو X52 ولكن ج) ما لم يُتفق على خلاف ذلك، يجب أن يكون مجموع محتوى النيوبيوم ومحتوى الفاناديوم ≤ 0.06%.

د) يجب أن يكون مجموع محتوى النيوبيوم والفاناديوم والتيتانيوم ≤ 0.15%.

هـ) ما لم يُتفق على خلاف ذلك. و) ما لم يُتفق على خلاف ذلك، يجب أن يكون مجموع محتوى النيوبيوم والفاناديوم والتيتانيوم ≤ 0.15%.

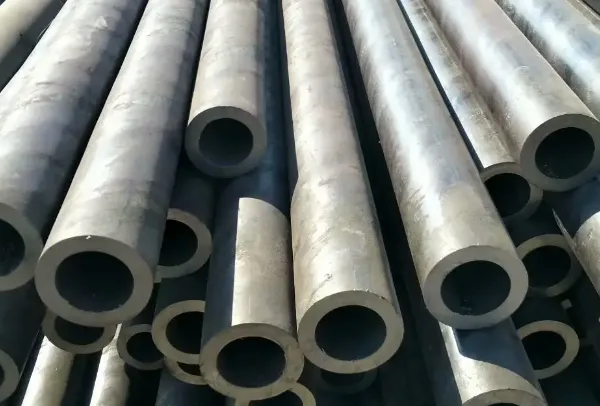

أنابيب فولاذية غير ملحومة API 5L

تشمل أنابيب الفولاذ غير الملحومة API 5L، والمعروفة أيضًا باسم أنابيب الفولاذ غير الملحومة ذات الأنابيب الخطية، مواد مثل GR.B، وX42، وX46، وX52، وX56، وX60، وX65، وX70. تُستخدم أنابيب الخطوط لنقل النفط والغاز والمياه من باطن الأرض إلى منشآت صناعة البترول والغاز الطبيعي. تشمل أنابيب الخطوط أنابيب فولاذية غير ملحومة وملحومة، ويمكن أن تكون أطرافها عادية أو ملولبة أو متصلة. تشمل طرق التوصيل اللحام والتوصيلات والوصلات المقابسية.

اختبار وفحص خطوط الأنابيب API 5L

اختبار الهيدروستاتيكي
يتحقق هذا الاختبار الهيدروستاتيكي من وجود أي تسريبات في جسم الأنبوب أو اللحامات عن طريق ملئه بالماء وضغطه. في حال اكتشاف أي تسريب، يجب إصلاح الأنبوب أو استبداله. يضمن هذا الاختبار سلامة الأنبوب وسلامته.

اختبار الانحناء
يُقيّم اختبار الانحناء متانة اللحام وقوة الفولاذ عن طريق ثني عينة من الأنبوب على شكل حرف U. يؤدي وجود تشققات أو عيوب إلى رفض الدفعة بأكملها. ويؤكد نجاح الاختبار الموثوقية الميكانيكية.

اختبار التسطيح
يقيس هذا الاختبار مقاومة الأنبوب للتشوه والتشقق تحت الضغط. يُضغط الأنبوب حتى يحدث تشوه أو كسر. يساعد هذا الاختبار في تحديد ليونة الأنبوب وسلامته الهيكلية.

اختبار تأثير شاربي على شكل حرف V (CVN)
يُقيّم اختبار CVN متانة الأنبوب عند درجات حرارة محددة. يُجرى على المعدن الأساسي، واللحام، والمنطقة المتأثرة بالحرارة. يُعدّ هذا الاختبار متطلبًا أساسيًا لضمان الأداء في ظل الظروف البيئية القاسية.

اختبار الوزن المتساقط للتمزق (DWTT)

يُقيّم اختبار الوزن المتساقط للتمزق مقاومة الأنبوب للكسر الهشّ من خلال إسقاط وزن ثقيل على عينة محززة. وهو ضروري لتأكيد سلوك الكسر المرن، خاصةً في الأنابيب ذات الأقطار الكبيرة المستخدمة في بيئات عالية الضغط.

استخدامات أنابيب الفولاذ API 5L

تُستخدم أنابيب الفولاذ API 5L على نطاق واسع في المجالات التالية:

أنابيب النفط لمسافات طويلة

خطوط الأنابيب الرئيسية لنقل الغاز الطبيعي

وصلات الأنابيب من المنصات البحرية إلى اليابسة

أنظمة نقل الضغط العالي ودرجات الحرارة العالية

شبكات نقل وتوزيع الغاز في المناطق الحضرية

تزداد متطلبات خطوط الأنابيب، لا سيما في مجال تطوير الغاز الصخري والنفط والغاز في أعماق البحار، وقد أصبحت أنابيب الفولاذ API 5L هي المعيار المُفضّل.
أهمية شهادة API 5L

يشترط على المصنّعين الحاصلين على شهادة API 5L ما يلي:

نظام إدارة جودة سليم (مثل ISO 9001)

نظام تتبع مواد متكامل

مراقبة عمليات مطابقة لمعايير الجودة API Q1

معدات اختبار كاملة ومؤهلات الموظفين

لذلك، تُعتبر شهادة API 5L بمثابة "جواز سفر" لدخول سوق النفط والغاز الدولي.

مقارنة API 5L بالمعايير الأخرى

Standard	Application Field	Description / Key Features
API 5L	Transmission pipelines	Core standard for the oil and gas industry
API 5CT	Casing / Tubing	Used in downhole environments, offers stronger corrosion resistance
ASTM A106	High-temperature seamless pipes	Applied in chemical and boiler industries
ISO 3183	International equivalent	Highly consistent with API 5L

ملخص

يُحدد الإصدار الرابع والأربعون من معيار API 5L، المستند إلى المواصفات الأساسية للإصدار الثالث والأربعين، متطلبات أكثر صرامة لأداء أنابيب فولاذ خطوط الأنابيب من فئة PSL2، ويُضيف أنواعًا عالية الجودة من فولاذ خطوط الأنابيب مثل X90 وX100 وX120، مما يُوفر دعمًا فنيًا لنقل النفط والغاز الطبيعي تحت ضغط عالٍ وظروف جيولوجية مُعقدة.

كجهة هندسية أو مُشترٍ، في المشاريع الفعلية، يجب اختيار منتجات أنابيب فولاذ API 5L بعناية، مع مراعاة فئة PSL، ودرجة الفولاذ، وبيئة الاستخدام، والتركيب الكيميائي، وطريقة التوصيل، لضمان تشغيل المشروع بكفاءة وأمان وامتثال.
