Tamaños de tubos rectangulares ASTM A513

Los tubos rectangulares ASTM A513 están disponibles en una amplia gama de tamaños para satisfacer diferentes requisitos mecánicos y de fabricación. Si bien la norma ASTM A513 no especifica una tabla de dimensiones fija, abarca tubos mecánicos soldados por resistencia eléctrica (ERW) fabricados con diversas dimensiones exteriores y espesores de pared. Los tamaños estándar de tubos rectangulares suelen oscilar entre 1 × 1,5 pulg. y 4 × 6 pulg. para productos en stock, mientras que los tamaños personalizados pueden variar desde 10 × 15 mm hasta 800 × 1100 mm, según el proceso de fabricación y las capacidades de la planta. Los espesores de pared generalmente oscilan entre 0,020 pulg. (0,5 mm) y 1,000 pulg. (25 mm). Para conocer las dimensiones en múltiples normas internacionales y materiales, consulte nuestra Tabla de Tamaños Estándar de Tubos Rectangulares.

ASTM A513 es la especificación estándar para tubos mecánicos de acero al carbono y aleado soldados por resistencia eléctrica (ERW), incluyendo formas redondas, cuadradas y rectangulares. En comparación con los tubos estructurales ASTM A500, los tubos ASTM A513 hacen mayor hincapié en la precisión dimensional, el acabado superficial y la maquinabilidad, lo que los convierte en una opción ampliamente utilizada en componentes automotrices, maquinaria, equipos agrícolas, sistemas de transporte, muebles y otras aplicaciones de fabricación de precisión.

Esta guía proporciona tamaños estándar de tubos rectangulares ASTM A513, espesores de pared, dimensiones, especificaciones y una comparación con ASTM A500 para ayudar a ingenieros, fabricantes y compradores a seleccionar el tubo mecánico adecuado para sus aplicaciones.

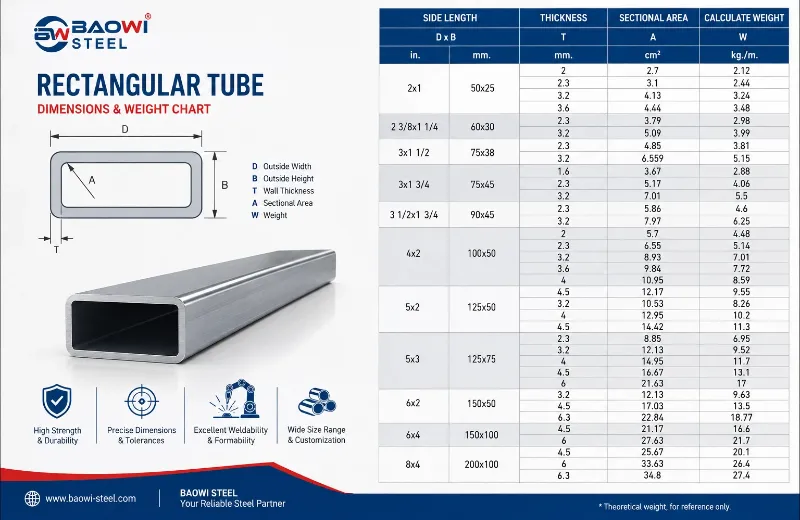

Tabla de tamaños de tubos rectangulares ASTM A513

Los tubos rectangulares ASTM A513 se fabrican en una amplia gama de dimensiones exteriores y espesores de pared. La norma especifica los requisitos y tolerancias de fabricación, en lugar de dimensiones fijas, por lo que los tamaños disponibles pueden variar según el fabricante.

La siguiente tabla muestra algunos de los tamaños de tubos rectangulares ASTM A513 más comunes.

Outside Dimensions (in.)	Wall Thickness (in.)	Approx. Weight (lb/ft)
1 × 1/2	0.065	0.7
1-1/2 × 1/2	0.065	0.82
1-1/2 × 3/4	0.065	0.94
1-1/2 × 3/4	0.083	1.18
1-1/2 × 1	0.065	1.05
1-1/2 × 1	0.083	1.32
2 × 1	0.065	1.3
2 × 1	0.12	2.25
2 × 2	0.12	2.93
2 × 3	0.12	3.53
2 × 4	0.188	7.35
2 × 6	0.25	11
3 × 4	0.25	13.2
4 × 6	0.25	16.9

Los tubos rectangulares ASTM A513 están disponibles en una amplia gama de dimensiones exteriores y espesores de pared para aplicaciones mecánicas y de fabricación. La especificación ASTM A513 no define una lista fija de tamaños estándar de tubos rectangulares. En cambio, las dimensiones disponibles dependen del proceso de fabricación, el grado del acero y las capacidades de la fábrica. Los tamaños estándar abarcan desde tubos mecánicos pequeños hasta secciones personalizadas de mayor tamaño, con espesores de pared disponibles tanto en configuraciones de calibre ligero como de pared gruesa.

Espesor de pared estándar de tubos rectangulares ASTM A513

Los tubos rectangulares ASTM A513 están disponibles en varios espesores de pared para satisfacer diferentes requisitos mecánicos y de fabricación. Las paredes más delgadas ayudan a reducir el peso y los costos de material, mientras que las paredes más gruesas proporcionan mayor rigidez y resistencia a la carga para aplicaciones exigentes.
Los espesores de pared comunes incluyen:

Gauge	Wall Thickness
16 Gauge	0.065 in
14 Gauge	0.083 in
11 Gauge	0.120 in
3/16 in	0.188 in
1/4 in	0.250 in
5/16 in	0.313 in
3/8 in	0.375 in

Para la mayoría de los proyectos de fabricación mecánica, los espesores de pared entre 0,065 y 0,120 pulgadas son los más utilizados, ya que ofrecen un excelente equilibrio entre resistencia, peso y facilidad de mecanizado. Las secciones de pared más gruesas se suelen seleccionar para bastidores de equipos, remolques y maquinaria industrial que requieren mayor rigidez.

Rango de tamaños ASTM A513

Existe la idea errónea de que la norma ASTM A513 proporciona una lista fija de dimensiones estándar para tubos rectangulares. En la práctica, la especificación establece los requisitos para tubos mecánicos, en lugar de prescribir una tabla de tamaños universal para tubos rectangulares.

El rango de tamaños real disponible para los compradores depende del fabricante, el equipo de producción, el tipo de acero, el tipo de fabricación y la cantidad del pedido.
Al especificar tubos rectangulares ASTM A513, los compradores deben proporcionar normalmente cuatro dimensiones principales:
Altura exterior (H)
Ancho exterior (W)
Espesor de pared (T)
Longitud total (L)

Por ejemplo:
Tubo rectangular ASTM A513 de 2 × 4 × 0,188 × 20 pies
Esta designación describe un tubo rectangular con:
Altura exterior de 2 pulgadas
Ancho exterior de 4 pulgadas
Espesor de pared de 0,188 pulgadas
Longitud total de 20 pies
Para requisitos personalizados, los compradores también deben especificar el tipo ASTM A513, el grado de acero, el acabado superficial, las tolerancias dimensionales y cualquier requisito mecánico o de ensayo necesario.

Especificaciones ASTM A513

La norma ASTM A513 abarca tubos mecánicos de acero al carbono y aleado soldados por resistencia eléctrica (ERW) destinados a aplicaciones que requieren dimensiones precisas, un acabado superficial liso y un rendimiento mecánico constante. A diferencia de las especificaciones de tubos estructurales, que se centran en la capacidad de carga, la norma ASTM A513 está diseñada para componentes que se mecanizarán, fabricarán, doblarán o ensamblarán en equipos mecánicos.

La especificación incluye varios tipos de fabricación, siendo el Tipo 1 (Soldado) y el Tipo 5 (Estirado sobre Mandril, DOM) los más utilizados en la industria.

Las características típicas de los tubos rectangulares ASTM A513 incluyen:

Specification	Description
Manufacturing Process	Electric Resistance Welded (ERW)
Product Shape	Rectangular, Square, Round, Special Shapes
Material	Carbon Steel / Low Alloy Steel
Surface Finish	Mill Finish or Light Oil Coating
Dimensional Accuracy	High
Weldability	Excellent
Machinability	Excellent
Formability	Good

Un punto importante a tener en cuenta es que la norma ASTM A513 no prescribe un nivel de resistencia fijo para cada tubo. Las propiedades mecánicas dependen del grado de acero y del tipo de fabricación seleccionado. Por ejemplo, los tubos DOM generalmente ofrecen mayor resistencia y mejor consistencia dimensional que los tubos soldados estándar.

ASTM A513 Tipo 1 vs. Tipo 5

La norma ASTM A513 incluye diferentes tipos de tubos según el proceso de fabricación y el estado del material. Dos tipos comúnmente especificados son el Tipo 1 y el Tipo 5.

Feature	ASTM A513 Type 1	ASTM A513 Type 5
Manufacturing	As-Welded	Drawn Over Mandrel (DOM)
Main Process	ERW	ERW + Cold Drawing
Dimensional Accuracy	Good	Higher
Surface Quality	Standard	Smoother
Typical Use	General Mechanical Fabrication	Precision Mechanical Components
Cost	Generally Lower	Generally Higher

Los tubos mecánicos de acero ASTM A513 Tipo 1 y Tipo 5, fabricados mediante soldadura por resistencia eléctrica (ERW), difieren significativamente en sus procesos de fabricación, precisión dimensional, acabado superficial y aplicaciones típicas.

El ASTM A513 Tipo 1 es un tubo soldado mediante soldadura por resistencia eléctrica (HREW) laminada en caliente. Conserva la condición de soldadura tras el conformado y se suministra normalmente con tolerancias dimensionales estándar y un acabado superficial rugoso o escamoso. El Tipo 1 se suele elegir para la fabricación mecánica general, donde la precisión dimensional moderada y la rentabilidad son más importantes que un acabado superficial de alta precisión.

El ASTM A513 Tipo 5 es un tubo estirado sobre mandril (DOM). Tras el proceso inicial de ERW, el tubo se somete a un estirado en frío sobre un mandril. Este procesamiento adicional mejora la precisión dimensional, la suavidad superficial, la concentricidad y la consistencia mecánica. Por lo tanto, el tubo DOM Tipo 5 se utiliza habitualmente para componentes mecánicos de precisión, mecanizado, conformado y aplicaciones que requieren un control dimensional más estricto. ASTM A513 vs. ASTM A500: ¿Cuál es la diferencia?

Si bien tanto la norma ASTM A513 como la ASTM A500 se fabrican comúnmente mediante el proceso ERW, están diseñadas para fines diferentes. La elección de la norma correcta depende de si su proyecto requiere precisión o rendimiento estructural.

Feature	ASTM A513	ASTM A500
Primary Use	Mechanical Tubing	Structural Tubing
Main Priority	Dimensional Accuracy	Structural Strength
Manufacturing	ERW	ERW
Surface Finish	Smooth	Standard Mill Finish
Dimensional Tolerance	Tight	Standard
Typical Applications	Machinery, Automotive, Equipment	Buildings, Bridges, Steel Structures

En aplicaciones prácticas, la norma ASTM A513 se suele elegir cuando las dimensiones exteriores precisas son esenciales, como en el caso de bastidores de maquinaria, sistemas de transporte, equipos agrícolas o componentes automotrices. Las tolerancias estrictas ayudan a reducir el tiempo de mecanizado y a mejorar la precisión del montaje.

Por el contrario, la norma ASTM A500 es la opción preferida para estructuras portantes, incluyendo columnas, armazones de edificios, soportes de letreros y otros elementos estructurales donde la resistencia a la fluencia y el rendimiento estructural son las principales consideraciones de diseño.

Si su proyecto implica fabricación en lugar de ingeniería estructural, la norma ASTM A513 suele ser la opción más adecuada.

¿Cómo elegir el tamaño de un tubo rectangular ASTM A513?

La selección del tamaño correcto de un tubo rectangular ASTM A513 depende de más factores que las dimensiones exteriores. Los ingenieros y fabricantes deben considerar los siguientes factores:

1. Dimensiones exteriores
La altura y el ancho determinan el volumen total del tubo y deben coincidir con el espacio disponible para la instalación o el montaje.

2. Espesor de la pared
El espesor de la pared afecta al peso, la rigidez, la resistencia a la deformación y los requisitos de mecanizado del tubo. Generalmente se elige una pared más gruesa cuando se requiere mayor rigidez.

3. Material y propiedades mecánicas
El grado de acero seleccionado afecta la resistencia, la ductilidad, la soldabilidad y otras propiedades mecánicas. El grado requerido debe coincidir con la aplicación prevista.

4. Tipo de fabricación
Los tubos ASTM A513 están disponibles en diferentes tipos de fabricación. Los tubos soldados se utilizan comúnmente para la fabricación mecánica general, mientras que los tubos DOM ofrecen un control dimensional más preciso y mejores características superficiales para aplicaciones más exigentes.

Por ejemplo, se puede seleccionar un tubo rectangular de 2 × 4 × 0,188 pulg. para el bastidor de una máquina cuando se requiere mayor rigidez que la que puede proporcionar una sección de pared más delgada. El tamaño final siempre debe determinarse en función de la carga real, la luz, el método de conexión y los requisitos de diseño.
