أحجام الأنابيب المستطيلة وفقًا لمعيار ASTM A513

تتوفر الأنابيب المستطيلة وفقًا لمعيار ASTM A513 بمجموعة واسعة من الأحجام لتلبية مختلف المتطلبات الميكانيكية والتصنيعية. على الرغم من أن معيار ASTM A513 لا يحدد جدول أبعاد ثابتًا، إلا أنه يغطي الأنابيب الميكانيكية الملحومة بالمقاومة الكهربائية (ERW) المصنعة بأبعاد خارجية وسماكات جدارية متنوعة. تتراوح أحجام الأنابيب المستطيلة القياسية عادةً من 1 × 1.5 بوصة إلى 4 × 6 بوصات للمنتجات المتوفرة، بينما يمكن أن تمتد الأحجام المخصصة من 10 × 15 مم إلى 800 × 1100 مم، وذلك حسب عملية التصنيع وإمكانيات المصنع. تتراوح سماكة الجدار عمومًا من 0.5 مم (0.020 بوصة) إلى 25 مم (1.000 بوصة). للاطلاع على الأبعاد وفقًا لمعايير ومواد دولية متعددة، يُرجى مراجعة جدول أحجام الأنابيب المستطيلة القياسية.

يُعد معيار ASTM A513 المواصفة القياسية للأنابيب الميكانيكية المصنوعة من الفولاذ الكربوني والسبائكي الملحومة بالمقاومة الكهربائية (ERW)، بما في ذلك الأشكال الدائرية والمربعة والمستطيلة. بالمقارنة مع أنابيب ASTM A500 الهيكلية، يركز معيار ASTM A513 بشكل أكبر على دقة الأبعاد، وجودة السطح، وسهولة التشغيل، مما يجعله واسع الاستخدام في مكونات السيارات، والآلات، والمعدات الزراعية، وأنظمة النقل، والأثاث، وغيرها من تطبيقات التصنيع الدقيق.

يوفر هذا الدليل أحجام الأنابيب المستطيلة القياسية لمعيار ASTM A513، وسماكات جدرانها، وأبعادها، ومواصفاتها، بالإضافة إلى مقارنة مع معيار ASTM A500، لمساعدة المهندسين والمصنّعين والمشترين على اختيار الأنابيب الميكانيكية المناسبة لتطبيقاتهم.

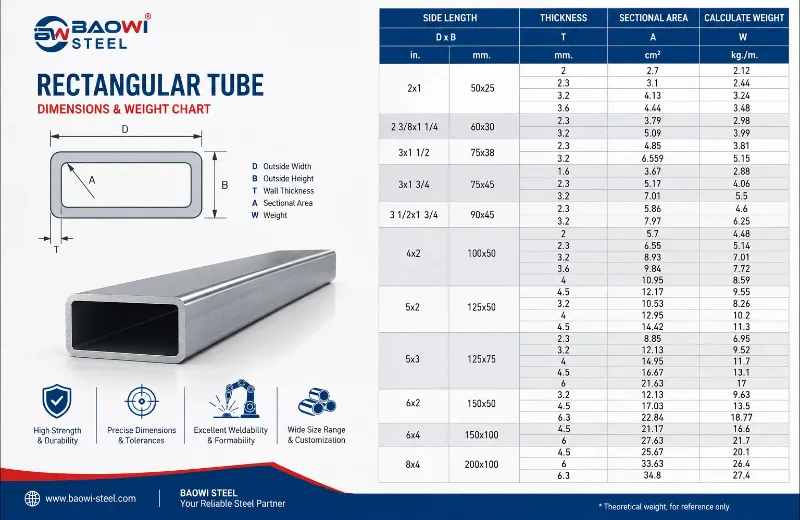

جدول أحجام الأنابيب المستطيلة لمعيار ASTM A513
تُصنّع الأنابيب المستطيلة لمعيار ASTM A513 بمجموعة واسعة من الأبعاد الخارجية وسماكات الجدران. يحدد المعيار نفسه متطلبات التصنيع والتفاوتات المسموح بها بدلاً من الأبعاد الثابتة، لذا قد تختلف الأحجام المتاحة باختلاف الشركة المصنّعة.

يُبين الجدول التالي بعضًا من أحجام الأنابيب المستطيلة الأكثر شيوعًا لمعيار ASTM A513.

Outside Dimensions (in.)	Wall Thickness (in.)	Approx. Weight (lb/ft)
1 × 1/2	0.065	0.7
1-1/2 × 1/2	0.065	0.82
1-1/2 × 3/4	0.065	0.94
1-1/2 × 3/4	0.083	1.18
1-1/2 × 1	0.065	1.05
1-1/2 × 1	0.083	1.32
2 × 1	0.065	1.3
2 × 1	0.12	2.25
2 × 2	0.12	2.93
2 × 3	0.12	3.53
2 × 4	0.188	7.35
2 × 6	0.25	11
3 × 4	0.25	13.2
4 × 6	0.25	16.9

تتوفر الأنابيب المستطيلة ASTM A513 بمجموعة واسعة من الأبعاد الخارجية وسماكات الجدران لتطبيقات الميكانيكا والتصنيع. لا تحدد مواصفات ASTM A513 قائمة ثابتة بأحجام الأنابيب المستطيلة القياسية، بل تعتمد الأبعاد المتاحة على عملية التصنيع ونوع الفولاذ وقدرات المصنع. تتراوح الأحجام القياسية الشائعة من الأنابيب الميكانيكية الصغيرة إلى المقاطع المخصصة الأكبر حجمًا، مع توفر سماكات جدران بنوعين: رقيقة وسميكة.

سُمك الجدار القياسي للأنابيب المستطيلة ASTM A513
تتوفر الأنابيب المستطيلة ASTM A513 بسُمك جدار متعدد لتلبية متطلبات التصنيع والميكانيكا المختلفة. تُسهم الجدران الرقيقة في تقليل الوزن وتكاليف المواد، بينما توفر الجدران السميكة صلابةً ومقاومةً أكبر للأحمال في التطبيقات الشاقة.

تشمل سُمك الجدار الشائع ما يلي:

Gauge	Wall Thickness
16 Gauge	0.065 in
14 Gauge	0.083 in
11 Gauge	0.120 in
3/16 in	0.188 in
1/4 in	0.250 in
5/16 in	0.313 in
3/8 in	0.375 in

في معظم مشاريع التصنيع الميكانيكي، تُستخدم عادةً سماكات جدران تتراوح بين 0.065 بوصة و0.120 بوصة، لأنها توفر توازنًا ممتازًا بين المتانة والوزن وسهولة التشغيل. أما المقاطع ذات الجدران السميكة، فتُختار عادةً لهياكل المعدات والمقطورات والآلات الصناعية التي تتطلب صلابة إضافية.

نطاق مقاسات ASTM A513
من المفاهيم الخاطئة الشائعة أن معيار ASTM A513 يُقدّم قائمة ثابتة بأبعاد الأنابيب المستطيلة القياسية. في الواقع، يحدد هذا المعيار متطلبات الأنابيب الميكانيكية، وليس جدولًا موحدًا لأحجام الأنابيب المستطيلة.

يختلف نطاق المقاسات المتاح للمشترين باختلاف الشركة المصنعة، ومعدات الإنتاج، ونوع الفولاذ، ونوع التصنيع، وكمية الطلب.

عند تحديد مواصفات الأنابيب المستطيلة وفقًا لمعيار ASTM A513، يجب على المشترين عادةً تقديم أربعة أبعاد رئيسية:

الارتفاع الخارجي (H)

العرض الخارجي (W)

سُمك الجدار (T)

الطول الكلي (L)

على سبيل المثال:

أنبوب مستطيل ASTM A513 بأبعاد 2 × 4 × 0.188 × 20 قدمًا
يشير هذا التصنيف إلى أنبوب مستطيل بالمواصفات التالية:

ارتفاع خارجي 2 بوصة
عرض خارجي 4 بوصات
سُمك جدار 0.188 بوصة
طول إجمالي 20 قدمًا
بالنسبة للمتطلبات الخاصة، يجب على المشترين أيضًا تحديد نوع ASTM A513، ودرجة الفولاذ، وحالة السطح، والتفاوتات المسموح بها في الأبعاد، وأي متطلبات ميكانيكية أو اختبارات مطلوبة.

مواصفات ASTM A513
يغطي معيار ASTM A513 الأنابيب الميكانيكية المصنوعة من الفولاذ الكربوني والسبائكي الملحومة بالمقاومة الكهربائية (ERW)، والمخصصة للتطبيقات التي تتطلب أبعادًا دقيقة، وسطحًا أملسًا، وأداءً ميكانيكيًا ثابتًا. بخلاف مواصفات الأنابيب الهيكلية التي تركز على قدرة تحمل الأحمال، صُممت مواصفة ASTM A513 للمكونات التي ستُشَكَّل أو تُصنَّع أو تُثنى أو تُجمَّع في معدات ميكانيكية.

تتضمن المواصفة عدة أنواع تصنيع، ويُعدّ النوع 1 (الملحوم) والنوع 5 (المسحوب على المندريل) الأكثر استخدامًا في الصناعة.

تشمل الخصائص النموذجية للأنابيب المستطيلة وفقًا لمواصفة ASTM A513 ما يلي:

Specification	Description
Manufacturing Process	Electric Resistance Welded (ERW)
Product Shape	Rectangular, Square, Round, Special Shapes
Material	Carbon Steel / Low Alloy Steel
Surface Finish	Mill Finish or Light Oil Coating
Dimensional Accuracy	High
Weldability	Excellent
Machinability	Excellent
Formability	Good

من المهم فهم أن معيار ASTM A513 لا يحدد مستوى قوة ثابتًا لكل أنبوب. تعتمد الخصائص الميكانيكية على نوع الفولاذ ونوع التصنيع المُختار. على سبيل المثال، توفر أنابيب DOM عمومًا قوة أعلى وتناسقًا أفضل في الأبعاد مقارنةً بالأنابيب الملحومة القياسية.

معيار ASTM A513: النوع 1 مقابل النوع 5
يتضمن معيار ASTM A513 أنواعًا مختلفة من الأنابيب بناءً على عملية التصنيع وحالة المادة. النوعان الأكثر شيوعًا هما النوع 1 والنوع 5.

Feature	ASTM A513 Type 1	ASTM A513 Type 5
Manufacturing	As-Welded	Drawn Over Mandrel (DOM)
Main Process	ERW	ERW + Cold Drawing
Dimensional Accuracy	Good	Higher
Surface Quality	Standard	Smoother
Typical Use	General Mechanical Fabrication	Precision Mechanical Components
Cost	Generally Lower	Generally Higher

يُعدّ كلٌّ من النوعين 1 و5 من معيار ASTM A513 أنابيب فولاذية ميكانيكية ملحومة بالمقاومة الكهربائية (ERW)، إلا أنهما يختلفان اختلافًا كبيرًا في عمليات التصنيع، ودقة الأبعاد، وحالة السطح، والتطبيقات النموذجية.

النوع 1 من معيار ASTM A513 هو أنبوب ملحوم بالمقاومة الكهربائية (HREW) بعد تشكيله بالدرفلة على الساخن. يحتفظ هذا النوع بحالة اللحام بعد التشكيل، ويُزوَّد عادةً بتفاوتات أبعاد قياسية وسطح مصقول أو خشن. يُختار النوع 1 عمومًا للتصنيع الميكانيكي العام حيث تكون دقة الأبعاد المتوسطة وكفاءة التكلفة أهم من السطح المصقول بدقة عالية.

أما النوع 5 من معيار ASTM A513 فهو أنبوب مسحوب على مغزل (DOM). بعد عملية اللحام بالمقاومة الكهربائية الأولية، يخضع الأنبوب لعملية سحب على البارد على مغزل. تُحسِّن هذه المعالجة الإضافية دقة الأبعاد، ونعومة السطح، والمركزية، والاتساق الميكانيكي. لذا، تُستخدم أنابيب DOM من النوع 5 بشكل شائع في تصنيع المكونات الميكانيكية الدقيقة، وعمليات التشغيل الآلي، والتشكيل، والتطبيقات التي تتطلب تحكمًا دقيقًا في الأبعاد.

ما الفرق بين ASTM A513 وASTM A500؟

على الرغم من أن كلا النوعين ASTM A513 وASTM A500 يُصنعان عادةً باستخدام عملية اللحام المقاوم الكهربائي (ERW)، إلا أنهما مصممان لأغراض مختلفة. يعتمد اختيار المواصفات الصحيحة على ما إذا كان مشروعك يتطلب دقة عالية أو أداءً هيكليًا متميزًا.

Feature	ASTM A513	ASTM A500
Primary Use	Mechanical Tubing	Structural Tubing
Main Priority	Dimensional Accuracy	Structural Strength
Manufacturing	ERW	ERW
Surface Finish	Smooth	Standard Mill Finish
Dimensional Tolerance	Tight	Standard
Typical Applications	Machinery, Automotive, Equipment	Buildings, Bridges, Steel Structures

في التطبيقات العملية، يُختار معيار ASTM A513 غالبًا عندما تكون الأبعاد الخارجية الدقيقة ضرورية، كما هو الحال في هياكل الآلات، وأنظمة النقل، والمعدات الزراعية، ومكونات السيارات. تُسهم التفاوتات الدقيقة في تقليل وقت التصنيع وتحسين دقة التجميع.

في المقابل، يُعد معيار ASTM A500 الخيار الأمثل للهياكل الحاملة، بما في ذلك الأعمدة، وهياكل المباني، ودعامات اللافتات، وغيرها من العناصر الإنشائية حيث تُعتبر مقاومة الخضوع والأداء الإنشائي من الاعتبارات التصميمية الأساسية.

إذا كان مشروعك يتضمن التصنيع بدلًا من الهندسة الإنشائية، فإن معيار ASTM A513 هو الخيار الأنسب عمومًا.

كيفية اختيار مقاس الأنبوب المستطيل المناسب لمعيار ASTM A513؟

لا يقتصر اختيار المقاس الصحيح للأنبوب المستطيل المناسب لمعيار ASTM A513 على الأبعاد الخارجية فقط. ينبغي على المهندسين والمصنّعين مراعاة العوامل التالية:

1. الأبعاد الخارجية
يُحدد الارتفاع والعرض الحجم الكلي للأنبوب، ويجب أن يتناسبا مع مساحة التركيب أو التجميع المتاحة.

2. سُمك الجدار
يؤثر سُمك الجدار على وزن الأنبوب، وصلابته، ومقاومته للتشوه، ومتطلبات التصنيع. يُختار الجدار الأكثر سمكًا عادةً عند الحاجة إلى صلابة أكبر.

3. الخصائص المادية والميكانيكية
تؤثر درجة الفولاذ المُختارة على القوة، والمطيلية، وقابلية اللحام، وغيرها من الخصائص الميكانيكية. يجب اختيار الدرجة المناسبة للتطبيق المقصود.

4. نوع التصنيع
تتوفر أنابيب ASTM A513 بأنواع تصنيع مختلفة. تُستخدم الأنابيب الملحومة عادةً في التصنيع الميكانيكي العام، بينما توفر أنابيب DOM تحكمًا أدق في الأبعاد وخصائص سطحية محسّنة للتطبيقات الأكثر تطلبًا.

على سبيل المثال، يمكن اختيار أنبوب مستطيل الشكل بأبعاد 2 × 4 × 0.188 بوصة لهيكل آلة عند الحاجة إلى صلابة أكبر مما يوفره مقطع ذو جدار أرق. يجب دائمًا تحديد الحجم النهائي بناءً على الحمل الفعلي، والمسافة بين نقاط التثبيت، وطريقة التوصيل، ومتطلبات التصميم.
