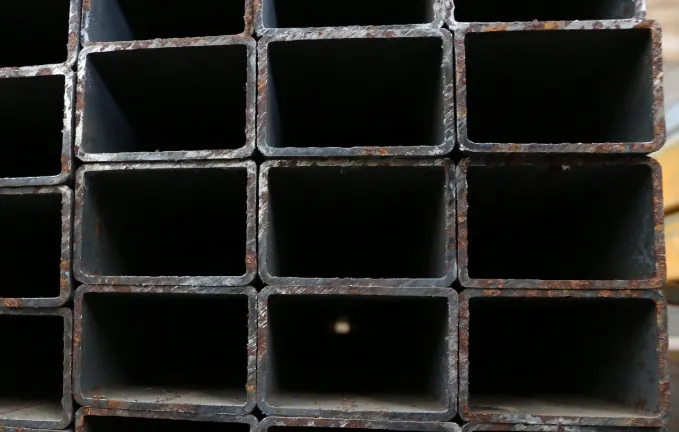

مقاسات الأنابيب المستطيلة وفقًا للمعيار JIS G3466

تغطي مقاسات الأنابيب المستطيلة وفقًا للمواصفة القياسية اليابانية JIS G3466 أبعادًا خارجية تتراوح من 10 × 15 مم إلى 800 × 1100 مم، بسماكات جدارية تتراوح من 0.5 مم إلى 60 مم. صُممت هذه الأنابيب للاستخدامات الإنشائية العامة، وتحدد JIS G3466 مقاطع فولاذية مستطيلة مجوفة من الفولاذ الكربوني من فئتي STKR400 وSTKR490، بالإضافة إلى متطلبات التركيب الكيميائي والخواص الميكانيكية والتفاوتات الأبعاد وطرق التصنيع وفحص الجودة. تُستخدم هذه الأنابيب على نطاق واسع في الهياكل الفولاذية والمباني التجارية والجسور والمنشآت الصناعية وصناعة الآلات، حيث تُعدّ المتانة العالية والدقة الأبعاد من المتطلبات الأساسية.

على عكس جداول مقاسات الأنابيب المستطيلة القياسية، لا تقتصر JIS G3466 على تحديد الأبعاد فحسب، بل تُحدد أيضًا الخواص الميكانيكية والتركيب الكيميائي والتفاوتات الأبعاد وطرق التصنيع ومتطلبات الفحص. تضمن هذه المتطلبات موثوقية الهياكل واتساقها في المشاريع الهندسية في جميع أنحاء اليابان والعديد من الأسواق العالمية.


يُقدّم هذا الدليل أحدث جدول لأحجام الأنابيب المستطيلة وفقًا للمواصفة القياسية اليابانية JIS G3466، بالإضافة إلى درجات الفولاذ، والتفاوتات المسموح بها، ومواصفات التصنيع، ومقارنات مع المعايير الدولية مثل ASTM A500 وEN 10219، مما يُساعد المهندسين والمقاولين والمشترين على اختيار المقطع المستطيل المجوف المناسب لتطبيقاتهم.

ما هي المواصفة القياسية اليابانية JIS G3466؟
المواصفة القياسية اليابانية JIS G3466 هي المواصفة القياسية الصناعية اليابانية التي تُحدد مواصفات الأنابيب المربعة والمستطيلة المصنوعة من الفولاذ الكربوني لأغراض إنشائية عامة. وقد نشرتها لجنة المعايير الصناعية اليابانية (JISC)، وهي معترف بها على نطاق واسع في اليابان وآسيا لتطبيقات الفولاذ الإنشائي.

حلّ الإصدار الأخير، JIS G3466:2021، محلّ إصدار 2018، وهو يُحدد المتطلبات الفنية للمقاطع المستطيلة والمربعة المجوفة المستخدمة في الهندسة المدنية، والإنشاءات، والمعدات الصناعية، والهياكل الميكانيكية.


يغطي المعيار ما يلي:

أنواع الفولاذ
طرق التصنيع
التركيب الكيميائي
الخواص الميكانيكية
التفاوتات الأبعاد
متطلبات الفحص
جودة السطح
متطلبات الوسم والتسليم
على عكس معايير أنابيب الضغط، فإن معيار JIS G3466 مُصمم للتطبيقات الإنشائية الحاملة للأحمال وليس لنقل السوائل.

أنواع الفولاذ في معيار JIS G3466

يحدد معيار JIS G3466 بشكل أساسي نوعين من الفولاذ الإنشائي للمقاطع المستطيلة المجوفة.

Steel Grade	Minimum Tensile Strength	Typical Application
STKR400	400 MPa	General building structures
STKR490	490 MPa	Heavy-duty structural applications

STKR400
يُعدّ STKR400 النوع الأكثر شيوعًا وفقًا للمواصفة القياسية اليابانية JIS G3466. فهو يوفر توازنًا ممتازًا بين القوة، وسهولة اللحام، والتكلفة، مما يجعله مناسبًا لمعظم مشاريع الإنشاءات التجارية والصناعية.

تشمل التطبيقات النموذجية ما يلي:
أعمدة المباني
جمالونات الأسقف
الهياكل الفولاذية
هياكل المستودعات
المباني الزراعية
التصنيع العام

STKR490
يوفر STKR490 قوة شد أعلى من STKR400، وهو مصمم للهياكل التي تتطلب قدرة تحمل أكبر.

يُستخدم عادةً في:
المباني الشاهقة
الهياكل الفولاذية ذات الامتدادات الكبيرة
الآلات الثقيلة
مشاريع البنية التحتية
الجسور
المصانع
بفضل قوته العالية، يُتيح STKR490 للمهندسين غالبًا تقليل وزن العناصر مع الحفاظ على الأداء الإنشائي.


مقاسات الأنابيب المستطيلة وفقًا لمعيار JIS G3466
تُصنّع الأنابيب المستطيلة وفقًا لمعيار JIS G3466 بمجموعة واسعة من المقاسات لتلبية متطلبات الهندسة الإنشائية والتصنيع الصناعي ومشاريع البناء. تتراوح الأبعاد الخارجية القياسية عادةً من 10 × 15 مم إلى 800 × 1100 مم، بسماكات جدارية تتراوح من 0.5 مم إلى 60 مم. قد تختلف المقاسات المتاحة تبعًا للشركة المصنعة وعملية الإنتاج ونوع الفولاذ.

يُبيّن الجدول أدناه بعضًا من أكثر مقاسات الأنابيب المستطيلة وفقًا لمعيار JIS G3466 شيوعًا.

Size(mm)	Thickness(mm)	Size(mm)	Thickness(mm)	Size(mm)	Thickness(mm)
50X20	1.6	100X50	1.6	200X100	4.5
50X20	2.3	100X50	2.3	200X100	6
50X30	1.6	100X50	3.2	200X100	9
50X30	2.3	100X50	4.5	200X150	4.5
60X30	1.6	125X40	1.6	200X150	6
60X30	2.3	125X40	2.3	200X150	9
60X30	3.2	125X75	2.3	250X150	6
75X20	1.6	125X75	3.2	250X150	9
75X20	2.3	125X75	4	250X150	12
75X45	1.6	125X75	4.5	300X200	6
75X45	2.3	125X75	6	300X200	9
75X45	3.2	150X75	3.2	300X200	12
80X40	1.6	150X80	4.5	350X150	6
80X40	2.3	150X80	5	350X150	9
80X40	3.2	150X80	6	350X150	12
90X45	2.3	150X100	3.2	400X200	6
90X45	3.2	150X100	4.5	400X200	9

للاطلاع على قائمة كاملة بأبعاد المقاطع المستطيلة المجوفة، وسماكات جدرانها، وأوزانها النظرية وفقًا للمعايير الدولية، يُرجى الرجوع إلى جدول مقاسات الأنابيب المستطيلة القياسي. يتضمن هذا الدليل الشامل مئات المقاسات القياسية للمقاطع المستطيلة المجوفة، ويُعدّ مرجعًا سريعًا للمهندسين والمصنّعين والمشترين عند اختيار أنابيب الصلب المستطيلة.

الخواص الميكانيكية للأنابيب المستطيلة وفقًا للمعيار JIS G3466
تُعدّ الخواص الميكانيكية من أهم العوامل عند اختيار الأنابيب الإنشائية المستطيلة. يحدد المعيار JIS G3466 الحد الأدنى من متطلبات القوة لضمان قدرة الأنابيب على تحمّل الأحمال الإنشائية بأمان.

Steel Grade	Mechanical Properties
	Tensile Strength N/mm² min	Yield Strength N/mm² min	Elongation % min
STKR 400	400	245	23
STKR 490	490	325	23

يعتمد الاستطالة المطلوبة على أبعاد الأنبوب وطريقة الاختبار المحددة في المواصفة القياسية اليابانية JIS G3466.

بالمقارنة مع أنابيب الصلب الكربوني التقليدية، يوفر فولاذ STKR490 مقاومة شد أعلى بكثير، مما يجعله مناسبًا للتطبيقات الإنشائية الثقيلة التي تتطلب تقليل الوزن وقدرة تحمل عالية.

التركيب الكيميائي للأنابيب المستطيلة وفقًا للمواصفة القياسية اليابانية JIS G3466
تحدد المواصفة القياسية اليابانية JIS G3466 متطلبات التركيب الكيميائي لأنابيب الصلب الكربوني الإنشائية لضمان قابلية اللحام والقوة والمتانة بشكل متسق. ويختلف التركيب الدقيق باختلاف نوع الفولاذ وعملية التصنيع.

Steel Grade	chemical composition,% by mass
	C	Si	Mn	P	S
STKR 400	≤0.25	-	-	≤0.040	≤0.040
STKR 490	≤0.18	≤0.55	≤1.5	≤0.040	≤0.040

استخدامات الأنابيب المستطيلة JIS G3466
بفضل قوتها العالية، وقابليتها الممتازة للحام، ودقتها الأبعادية، تُستخدم الأنابيب المستطيلة JIS G3466 على نطاق واسع في الهندسة الإنشائية والتصنيع الصناعي.

تشمل الاستخدامات النموذجية ما يلي:
المباني الفولاذية
الإنشاءات التجارية
المصانع
المستودعات
الجسور
هياكل الآلات
دعامات المعدات
البنية التحتية للنقل
أنظمة تركيب الطاقة الشمسية
المباني الزراعية
هياكل الحاويات
التصنيع الميكانيكي
إن الجمع بين قدرة تحمل الأحمال العالية وسهولة التصنيع يجعل المقاطع المجوفة المستطيلة من أكثر منتجات الفولاذ الإنشائي تنوعًا.

جدول أوزان الأنابيب المستطيلة JIS G3466
يعتمد الوزن النظري للأنابيب المستطيلة JIS G3466 على الأبعاد الخارجية، وسماكة الجدار، وكثافة الفولاذ. بينما يحدد معيار JIS G3466 متطلبات الأبعاد والجودة، يمكن حساب وزن كل مقاس من الأنابيب باستخدام معادلات هندسية قياسية.

بدلاً من إدراج جدول أوزان مطوّل في هذه الصفحة، نوصي بالرجوع إلى مخطط أوزان الأنابيب المستطيلة، الذي يوفر الأوزان النظرية لمجموعة واسعة من المقاطع المستطيلة المجوفة، بوحدات القياس المترية والإنجليزية. يساعد هذا الدليل الشامل المهندسين والمصنّعين والمشترين على تقدير وزن المواد بسرعة لأغراض النقل والتصميم الإنشائي وحساب التكاليف.

كيفية حساب وزن الأنابيب المستطيلة وفقًا لمعيار JIS G3466؟
يُحدد الوزن النظري للأنبوب المستطيل وفقًا لمعيار JIS G3466 بناءً على أبعاده الخارجية، وسُمك جداره، وطوله، وكثافة الفولاذ الكربوني.


كيفية حساب وزن الأنابيب المستطيلة وفقًا لمعيار JIS G3466؟

يُحدد الوزن النظري للأنبوب المستطيل وفقًا لمعيار JIS G3466 بناءً على أبعاده الخارجية، وسُمك جداره، وطوله، وكثافة الفولاذ الكربوني.


كيفية حساب وزن الأنابيب المستطيلة وفقًا لمعيار JIS G3466. الصيغة الشائعة الاستخدام هي:
الوزن (كجم/م) = 0.00785 × [ب × ع − (ب − 2ط) × (ع − 2ط)]
حيث:
ب = العرض الخارجي (مم)
ع = الارتفاع الخارجي (مم)
ط = سمك الجدار (مم)
توفر هذه الصيغة الوزن النظري لكل متر، وتُستخدم على نطاق واسع لتقدير كميات المواد أثناء تصميم الهياكل، وعمليات الشراء، وتخطيط النقل.

مقارنة بين معيار JIS G3466 ومعايير الصلب الإنشائي اليابانية الأخرى
على الرغم من أن معيار JIS G3466 هو المعيار الأساسي للمقاطع المجوفة المربعة والمستطيلة الإنشائية، إلا أنه يُستخدم غالبًا جنبًا إلى جنب مع معايير صناعية يابانية أخرى حسب التطبيق وشكل المنتج.

Standard	Product Scope	Typical Applications
JIS G3466	Carbon steel square and rectangular tubes	Building structures, bridges, machinery, industrial frameworks
JIS G3444	Carbon steel tubes for general structural purposes (primarily circular tubes)	Structural piping, columns, supports
JIS G3101	Hot-rolled carbon steel plates, bars, and shapes	Base material for structural fabrication and welded assemblies

الاختلافات الرئيسية
يركز معيار JIS G3466 على المقاطع المجوفة المربعة والمستطيلة ذات الأبعاد المحددة، والخواص الميكانيكية، ومتطلبات التصنيع.
يغطي معيار JIS G3444 بشكل أساسي الأنابيب الفولاذية الإنشائية الدائرية، ولا يشمل المقاطع المجوفة المستطيلة.
يحدد معيار JIS G3101 مواد فولاذية مثل الصفائح والمقاطع، وليس الأنابيب الإنشائية المجوفة.
يساعد فهم الاختلافات بين هذه المعايير المهندسين والمشترين على اختيار المادة الأنسب لكل تطبيق إنشائي.

الأسئلة الشائعة
ما هو معيار JIS G3466؟
معيار JIS G3466 هو المعيار الصناعي الياباني للأنابيب الفولاذية الكربونية المربعة والمستطيلة المستخدمة في التطبيقات الإنشائية العامة.

ما هي درجات الفولاذ المتوفرة ضمن معيار JIS G3466؟
يشمل المعيار بشكل أساسي STKR400 وSTKR490، وكلاهما مصمم لتطبيقات الهندسة الإنشائية.

ما هو نطاق أحجام الأنابيب المستطيلة وفقًا لمعيار JIS G3466؟

تتراوح الأبعاد الخارجية النموذجية من 10 × 15 مم إلى 800 × 1100 مم، بسماكة جدار تتراوح من 0.5 مم إلى 60 مم، وذلك حسب الشركة المصنعة.

ما هو الطول القياسي؟
الأطوال القياسية هي عمومًا 6 أمتار، و9 أمتار، و12 مترًا، بينما تتوفر أطوال مخصصة تصل إلى 24 مترًا من العديد من الشركات المصنعة.

هل الأنابيب المستطيلة JIS G3466 ملحومة أم غير ملحومة؟
تُصنع معظم الأنابيب المستطيلة JIS G3466 باستخدام عملية اللحام بالمقاومة الكهربائية (ERW). كما يمكن تصنيع أنابيب مستطيلة غير ملحومة من خلال عمليات تشكيل إضافية لتطبيقات محددة، ولكنها أقل شيوعًا.
