Tamaños de tubos rectangulares JIS G3466

Los tubos rectangulares JIS G3466 abarcan dimensiones exteriores desde 10 × 15 mm hasta 800 × 1100 mm, con espesores de pared que van desde 0,5 mm hasta 60 mm. Diseñada para aplicaciones estructurales generales, la norma JIS G3466 especifica perfiles huecos rectangulares de acero al carbono en grados STKR400 y STKR490, junto con los requisitos de composición química, propiedades mecánicas, tolerancias dimensionales, métodos de fabricación e inspección de calidad. Estos tubos se utilizan ampliamente en estructuras de acero, edificios comerciales, puentes, instalaciones industriales y fabricación de maquinaria, donde se requiere una resistencia fiable y una precisión dimensional.

A diferencia de las tablas de tamaños de tubos rectangulares estándar, la norma JIS G3466 no solo especifica las dimensiones, sino que también define las propiedades mecánicas, la composición química, las tolerancias dimensionales, los métodos de fabricación y los requisitos de inspección. Estos requisitos garantizan la fiabilidad y la consistencia estructural para proyectos de ingeniería en todo Japón y en numerosos mercados internacionales.

Esta guía proporciona la tabla de tamaños de tubos rectangulares JIS G3466 más reciente, grados de acero, tolerancias, especificaciones de fabricación y comparaciones con estándares internacionales como ASTM A500 y EN 10219, lo que ayuda a ingenieros, contratistas y compradores a seleccionar el perfil rectangular hueco adecuado para sus aplicaciones.

¿Qué es JIS G3466?
JIS G3466 es la norma industrial japonesa que especifica tubos cuadrados y rectangulares de acero al carbono para uso estructural general. Es publicada por el Comité de Normas Industriales de Japón (JISC) y es ampliamente reconocida en Japón y Asia para aplicaciones de acero estructural.

La última edición, JIS G3466:2021, reemplazó la versión de 2018 y establece los requisitos técnicos para perfiles rectangulares y cuadrados huecos utilizados en ingeniería civil, construcción, equipos industriales y estructuras mecánicas.
La norma abarca:
Grados de acero
Métodos de fabricación
Composición química
Propiedades mecánicas
Tolerancias dimensionales
Requisitos de inspección
Calidad de la superficie
Requisitos de marcado y entrega
A diferencia de las normas para tuberías a presión, la norma JIS G3466 está destinada a aplicaciones estructurales portantes, no al transporte de fluidos.

Grados de acero JIS G3466
La norma JIS G3466 especifica principalmente dos grados de acero estructural para perfiles huecos rectangulares.

Steel Grade	Minimum Tensile Strength	Typical Application
STKR400	400 MPa	General building structures
STKR490	490 MPa	Heavy-duty structural applications

STKR400
El STKR400 es el grado más utilizado según la norma JIS G3466. Ofrece un excelente equilibrio entre resistencia, soldabilidad y costo, lo que lo hace adecuado para la mayoría de los proyectos de construcción comerciales e industriales.

Entre sus aplicaciones típicas se incluyen:
Columnas de edificios
Cerchas de techo
Estructuras de acero
Almacenes
Industrias agrícolas
Fabricación general

STKR490
El STKR490 ofrece mayor resistencia a la tracción que el STKR400 y está diseñado para estructuras que requieren mayor capacidad de carga.

Se utiliza comúnmente en:
Edificios de gran altura
Estructuras de acero de grandes luces
Maquinaria pesada
Proyectos de infraestructura
Puentes
Plantas industriales
Gracias a su mayor resistencia, el STKR490 permite a los ingenieros reducir el peso de los elementos manteniendo el rendimiento estructural.

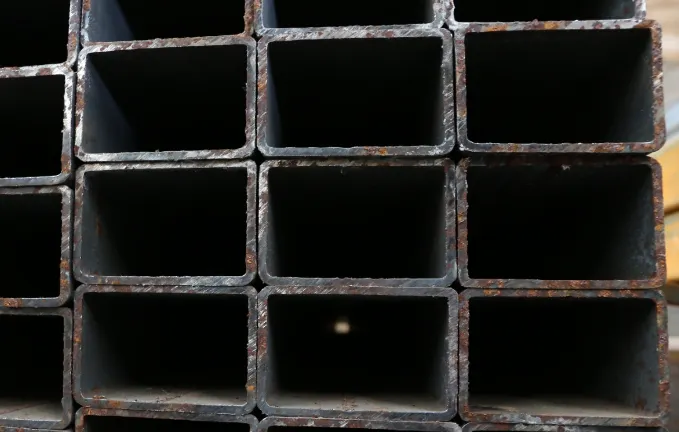

Tamaños de tubos rectangulares JIS G3466
Los tubos rectangulares JIS G3466 se fabrican en una amplia gama de tamaños para satisfacer los requisitos de ingeniería estructural, fabricación industrial y proyectos de construcción. Las dimensiones exteriores estándar suelen oscilar entre 10 × 15 mm y 800 × 1100 mm, con espesores de pared de 0,5 mm a 60 mm. Los tamaños disponibles pueden variar según el fabricante, el proceso de producción y el tipo de acero.

La siguiente tabla muestra algunos de los tamaños de tubo rectangular JIS G3466 más comunes.

Size(mm)	Thickness(mm)	Size(mm)	Thickness(mm)	Size(mm)	Thickness(mm)
50X20	1.6	100X50	1.6	200X100	4.5
50X20	2.3	100X50	2.3	200X100	6
50X30	1.6	100X50	3.2	200X100	9
50X30	2.3	100X50	4.5	200X150	4.5
60X30	1.6	125X40	1.6	200X150	6
60X30	2.3	125X40	2.3	200X150	9
60X30	3.2	125X75	2.3	250X150	6
75X20	1.6	125X75	3.2	250X150	9
75X20	2.3	125X75	4	250X150	12
75X45	1.6	125X75	4.5	300X200	6
75X45	2.3	125X75	6	300X200	9
75X45	3.2	150X75	3.2	300X200	12
80X40	1.6	150X80	4.5	350X150	6
80X40	2.3	150X80	5	350X150	9
80X40	3.2	150X80	6	350X150	12
90X45	2.3	150X100	3.2	400X200	6
90X45	3.2	150X100	4.5	400X200	9

Para obtener una lista completa de las dimensiones, espesores de pared y pesos teóricos de los perfiles rectangulares huecos según las normas internacionales, consulte nuestra Tabla de Tamaños Estándar de Tubos Rectangulares. Esta guía exhaustiva incluye cientos de tamaños estándar de perfiles rectangulares huecos y sirve como referencia rápida para ingenieros, fabricantes y compradores al seleccionar tubos de acero rectangulares.

Propiedades mecánicas de los tubos rectangulares JIS G3466
Las propiedades mecánicas son uno de los factores más importantes al seleccionar tubos estructurales rectangulares. La norma JIS G3466 establece los requisitos mínimos de resistencia para garantizar que los tubos puedan soportar de forma segura las cargas estructurales.

Steel Grade	Mechanical Properties
	Tensile Strength N/mm² min	Yield Strength N/mm² min	Elongation % min
STKR 400	400	245	23
STKR 490	490	325	23

La elongación requerida depende de las dimensiones del tubo y del método de ensayo especificado en la norma JIS G3466.

En comparación con los tubos de acero al carbono convencionales, el acero STKR490 ofrece una resistencia a la tracción significativamente mayor, lo que lo hace idóneo para aplicaciones estructurales pesadas donde la reducción de peso y la capacidad de carga son importantes.

Composición química de los tubos rectangulares según la norma JIS G3466
La norma JIS G3466 especifica los requisitos de composición química para los tubos estructurales de acero al carbono a fin de garantizar una soldabilidad, resistencia y durabilidad uniformes. La composición exacta varía según el grado de acero y el proceso de fabricación.

Steel Grade	chemical composition,% by mass
	C	Si	Mn	P	S
STKR 400	≤0.25	-	-	≤0.040	≤0.040
STKR 490	≤0.18	≤0.55	≤1.5	≤0.040	≤0.040

Aplicaciones de los tubos rectangulares JIS G3466
Gracias a su alta resistencia, excelente soldabilidad y precisión dimensional, los tubos rectangulares JIS G3466 se utilizan ampliamente en ingeniería estructural y fabricación industrial.

Entre sus aplicaciones típicas se incluyen:
Edificios de acero
Construcción comercial
Plantas industriales
Almacenes
Puentes
Estructuras de maquinaria
Soportes para equipos
Infraestructura de transporte
Sistemas de montaje solar
Instituciones agrícolas
Estructuras de contenedores
Fabricación mecánica
La combinación de alta capacidad de carga y fabricación eficiente convierte a los perfiles rectangulares huecos en uno de los productos de acero estructural más versátiles del mercado.

Tabla de peso de los tubos rectangulares JIS G3466
El peso teórico de los tubos rectangulares JIS G3466 depende de las dimensiones exteriores, el espesor de la pared y la densidad del acero. Si bien la norma JIS G3466 especifica los requisitos dimensionales y de calidad, el peso de cada tamaño de tubo se puede calcular mediante fórmulas de ingeniería estándar.

En lugar de incluir una extensa tabla de pesos en esta página, recomendamos consultar nuestra Tabla de Pesos de Tubos Rectangulares, que proporciona pesos teóricos para una amplia gama de perfiles huecos rectangulares en unidades métricas e imperiales. Esta guía completa ayuda a ingenieros, fabricantes y compradores a estimar rápidamente el peso del material para el transporte, el diseño estructural y el cálculo de costos.

¿Cómo calcular el peso de los tubos rectangulares JIS G3466?
El peso teórico de un tubo rectangular JIS G3466 se determina por sus dimensiones exteriores, espesor de pared, longitud y la densidad del acero al carbono.
La fórmula comúnmente utilizada es:
Peso (kg/m) = 0,00785 × [B × H − (B − 2t) × (H − 2t)]
Donde:
B = Ancho exterior (mm)
H = Altura exterior (mm)
t = Espesor de la pared (mm)
Esta fórmula proporciona el peso teórico por metro y se utiliza ampliamente para estimar cantidades de material durante el diseño estructural, la adquisición y la planificación del transporte.

JIS G3466 frente a otras normas JIS para acero estructural
Si bien JIS G3466 es la norma principal para perfiles huecos estructurales cuadrados y rectangulares, a menudo se utiliza junto con otras normas industriales japonesas, dependiendo de la aplicación y la forma del producto.

Standard	Product Scope	Typical Applications
JIS G3466	Carbon steel square and rectangular tubes	Building structures, bridges, machinery, industrial frameworks
JIS G3444	Carbon steel tubes for general structural purposes (primarily circular tubes)	Structural piping, columns, supports
JIS G3101	Hot-rolled carbon steel plates, bars, and shapes	Base material for structural fabrication and welded assemblies

Diferencias clave
JIS G3466 se centra en secciones huecas cuadradas y rectangulares acabadas con tolerancias dimensionales, propiedades mecánicas y requisitos de fabricación específicos.
JIS G3444 cubre principalmente tubos de acero estructurales circulares y no está diseñado para secciones huecas rectangulares.
JIS G3101 especifica materiales de acero como placas y secciones en lugar de tubos estructurales huecos acabados.
Comprender las diferencias entre estos estándares ayuda a los ingenieros y compradores a seleccionar el material más apropiado para cada aplicación estructural.



Preguntas frecuentes
¿Qué es JIS G3466?
JIS G3466 es el estándar industrial japonés para tubos cuadrados y rectangulares de acero al carbono utilizados en aplicaciones estructurales generales.

¿Qué grados de acero están disponibles según JIS G3466?
El estándar incluye principalmente STKR400 y STKR490, ambos diseñados para aplicaciones de ingeniería estructural.

¿Cuál es el rango de tamaños de los tubos rectangulares JIS G3466?
Las dimensiones exteriores típicas oscilan entre 10 × 15 mm y 800 × 1100 mm, con espesores de pared de 0,5 mm a 60 mm, según el fabricante.

¿Cuál es la longitud estándar?
Las longitudes estándar son generalmente de 6 m, 9 m y 12 m, mientras que muchos fabricantes ofrecen longitudes personalizadas de hasta 24 m.

¿Los tubos rectangulares JIS G3466 están soldados o sin costura?
La mayoría de los tubos rectangulares JIS G3466 se producen mediante el proceso de soldadura por resistencia eléctrica (ERW). Los tubos rectangulares sin costura también se pueden fabricar mediante procesos de conformado adicionales para aplicaciones específicas, pero son menos comunes.
