¿Cuáles son las dimensiones de los tubos rectangulares EN10219?
Los tubos rectangulares EN 10219 son perfiles huecos estructurales soldados y conformados en frío, ampliamente utilizados en la construcción, infraestructura, maquinaria y fabricación de acero. La norma EN 10219 define las dimensiones estándar, las tolerancias dimensionales y las propiedades de la sección para perfiles huecos rectangulares (RHS) con dimensiones exteriores de hasta 500 × 300 mm y espesores de pared de hasta 40 mm.
Esta guía proporciona las dimensiones, rangos de espesor de pared, tolerancias, información de peso y especificaciones técnicas estándar de los tubos rectangulares EN10219 para una consulta rápida.
Rango de dimensiones de los tubos rectangulares EN10219
Según la norma EN10219, los perfiles huecos rectangulares se fabrican dentro del siguiente rango dimensional.
|
Standard
|
EN 10219-1 / EN 10219-2
|
|
Product Type
|
Cold-Formed Welded Rectangular Hollow Sections
|
|
Manufacturing Process
|
ERW (Electric Resistance Welded)
|
|
Shape
|
Rectangular Hollow Section (RHS)
|
|
Maximum Outside Dimensions
|
500 × 300 mm
|
|
Wall Thickness
|
Up to 40 mm
|
|
Length
|
6 m, 9 m, 12 m or customized
|
|
Surface Finish
|
Black, Oiled, Hot-dip Galvanized
|
|
Steel Grades
|
S235JRH, S275J0H, S275J2H, S355J0H, S355J2H
|
Tabla de tamaños de tubos rectangulares EN10219
|
Designation (1)mm
|
Depth or Width D (2)mm
|
Thickness (3)mm
|
Weight (4)kg/m
|
Area of Section (5)cm2
|
Moment of Inertia (6)cm4
|
Radius of Gyration (7)cm
|
Elastic Modulus (8)cm3
|
Plastic Modulus (9)cm3
|
|
25.0 × 25.0 × 2.6
|
25
|
2.6
|
1.69
|
2.16
|
1.72
|
0.89
|
1.38
|
1.76
|
|
25.0 × 25.0 × 3.2
|
25
|
3.2
|
1.98
|
2.53
|
1.89
|
0.86
|
1.51
|
1.98
|
|
30.0 × 30.0 × 2.6
|
30
|
2.6
|
2.1
|
2.68
|
3.23
|
1.1
|
2.15
|
2.68
|
|
30.0 × 30.0 × 3.2
|
30
|
3.2
|
2.49
|
3.17
|
3.62
|
1.07
|
2.41
|
3.08
|
|
30.0 × 30.0 × 4.0
|
30
|
4
|
2.94
|
3.75
|
3.97
|
1.03
|
2.64
|
3.5
|
|
32.0 × 32.0 × 2.6
|
32
|
2.6
|
2.26
|
2.88
|
4.02
|
1.18
|
2.51
|
3.11
|
|
32.0 × 32.0 × 3.2
|
32
|
3.2
|
2.69
|
3.42
|
4.54
|
1.15
|
2.84
|
3.59
|
|
32.0 × 32.0 × 4.0
|
32
|
4
|
3.19
|
4.07
|
5.02
|
1.11
|
3.14
|
4.11
|
|
35.0 × 35.0 × 2.6
|
35
|
2.6
|
2.51
|
3.2
|
5.43
|
1.3
|
3.1
|
3.81
|
|
35.0 × 35.0 × 3.2
|
35
|
3.2
|
2.99
|
3.81
|
6.18
|
1.27
|
3.53
|
4.42
|
|
35.0 × 35.0 × 4.0
|
35
|
4
|
3.57
|
4.55
|
6.93
|
1.23
|
3.96
|
5.11
|
|
38.0 × 38.0 × 2.6
|
38
|
2.6
|
2.75
|
3.51
|
7.14
|
1.43
|
3.76
|
4.57
|
|
38.0 × 38.0 × 2.9
|
38
|
2.9
|
3.03
|
3.86
|
7.68
|
1.41
|
4.04
|
4.97
|
|
38.0 × 38.0 × 3.2
|
38
|
3.2
|
3.29
|
4.19
|
8.18
|
1.4
|
4.3
|
5.34
|
|
38.0 × 38.0 × 3.6
|
38
|
3.6
|
3.63
|
4.62
|
8.76
|
1.38
|
4.61
|
5.8
|
Nota: Las dimensiones disponibles pueden variar según el fabricante, el tipo de acero, el espesor de pared y la capacidad de producción. A menudo se pueden suministrar tamaños personalizados bajo pedido.
Tabla de tamaños de tubos rectangulares EN10219 (versión completa)
Tipos de acero para tubos rectangulares EN10219
Según la norma EN10219, existen varios tipos de acero estructural disponibles, lo que permite a los ingenieros seleccionar los materiales según los requisitos de resistencia.
|
Steel Grade
|
Minimum Yield Strength
|
|
S235JRH
|
235 MPa
|
|
S275J0H
|
275 MPa
|
|
S275J2H
|
275 MPa
|
|
S355J0H
|
355 MPa
|
|
S355J2H
|
355 MPa
|
Entre estas, la aleación S235JRH se suele elegir para aplicaciones estructurales generales debido a su buena soldabilidad y rentabilidad, mientras que la S355J2H se prefiere para estructuras de alta resistencia.
Tolerancias dimensionales de tubos rectangulares según EN10219
Para garantizar un rendimiento estructural uniforme, la norma EN10219 define las tolerancias de fabricación para perfiles huecos rectangulares.
|
Characteristic
|
Tolerance
|
|
Outside Dimensions (H, B < 100 mm)
|
±1% (minimum ±0.5 mm)
|
|
Outside Dimensions (100–200 mm)
|
±0.8%
|
|
Outside Dimensions (>200 mm)
|
±0.6%
|
|
Wall Thickness ≤5 mm
|
±10%
|
|
Wall Thickness >5 mm
|
±0.5 mm
|
|
Concavity / Convexity
|
Max. 0.8% (minimum 0.5 mm)
|
|
Squareness
|
90° ±1°
|
|
Twist
|
2 mm + 0.5 mm/m
|
|
Straightness
|
0.15% of total length and 3 mm over any 1 m
|
|
Mass per Unit Length
|
±6%
|
Estas tolerancias garantizan un ajuste preciso durante la fabricación y un rendimiento estructural uniforme en los proyectos terminados.
Opciones de acabado superficial
Los tubos rectangulares EN 10219 están disponibles con diversos acabados superficiales para adaptarse a diferentes entornos de servicio y requisitos de fabricación. Las opciones más comunes incluyen acero negro, ligeramente aceitado y galvanizado en caliente. Los tubos negros se utilizan ampliamente en aplicaciones estructurales interiores, mientras que los galvanizados ofrecen mayor resistencia a la corrosión para exteriores, zonas costeras y ambientes de alta humedad. También se pueden suministrar tratamientos superficiales adicionales según las especificaciones del proyecto o los requisitos del cliente.
Embalaje y entrega
Para evitar daños durante el almacenamiento y el transporte, los tubos rectangulares EN 10219 se agrupan con flejes de acero y se protegen con tapas de plástico, envoltura impermeable u otros métodos de embalaje cuando sea necesario. Dependiendo de la cantidad del pedido y el destino, los productos se pueden enviar en contenedores estándar de 20 o 40 pies, en buques graneleros o por carretera y ferrocarril. También se ofrece embalaje y marcado personalizados para proyectos de exportación.
Inspección y Control de Calidad
Todos los tubos rectangulares EN 10219 deben fabricarse e inspeccionarse de acuerdo con los requisitos de las normas EN 10219-1 y EN 10219-2. Antes de la entrega, cada lote se somete a una serie de inspecciones de calidad para verificar la precisión dimensional, las propiedades mecánicas y la integridad de la soldadura.
Los elementos de inspección típicos incluyen:
Inspección dimensional
Inspección visual de la superficie
Medición del espesor de pared
Ensayo de tracción
Ensayo de aplanamiento
Ensayo de impacto (cuando corresponda)
Ensayos no destructivos (END)
Análisis de la composición química
Identificación y trazabilidad del material
Estos procedimientos de inspección ayudan a garantizar que los tubos cumplan con las tolerancias dimensionales y el rendimiento mecánico especificados para aplicaciones estructurales.
Proceso de fabricación EN 10219

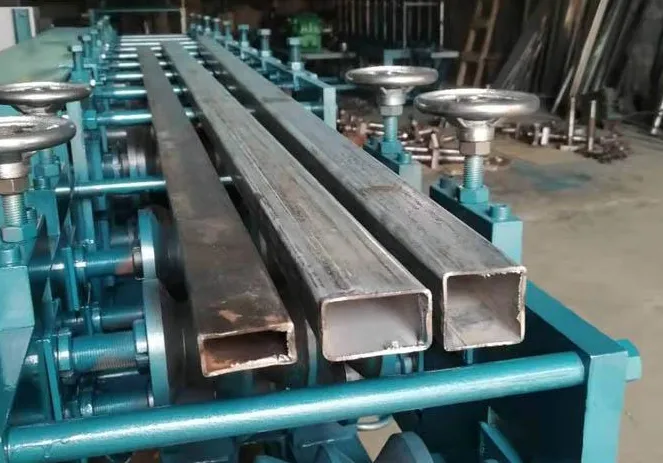

Los tubos rectangulares EN 10219 se fabrican mediante un proceso de conformado en frío seguido de soldadura por resistencia eléctrica de alta frecuencia (ERW). Después de la soldadura, los tubos se dimensionan, enderezan, cortan e inspeccionan para cumplir con los requisitos dimensionales y mecánicos especificados en la norma.
Proceso de producción típico:
Bobina de acero → Corte longitudinal → Conformado por laminación → Soldadura ERW → Calibrado → Enderezado → Corte → Inspección → Embalaje
EN10219 frente a EN10210
|
Feature
|
EN10219
|
EN10210
|
|
Manufacturing Process
|
Cold Formed
|
Hot Finished
|
|
Dimensional Accuracy
|
Higher
|
Standard
|
|
Residual Stress
|
Higher
|
Lower
|
|
Surface Finish
|
Smoother
|
Rougher
|
|
Cost
|
More Economical
|
Higher
|
|
Typical Applications
|
General Structural Fabrication
|
Heavy Structural Engineering
|
Preguntas frecuentes
¿Cuál es el tamaño máximo de un tubo rectangular EN10219?
La norma EN10219 abarca secciones huecas rectangulares con dimensiones exteriores de hasta 500 × 300 mm y espesores de pared de hasta 40 mm.
¿Es la norma EN10219 una norma para tubos soldados?
Sí. La norma EN10219 se aplica a secciones huecas estructurales soldadas conformadas en frío, fabricadas normalmente mediante el proceso ERW.
¿Qué grados de acero están disponibles?
Los grados más comunes son S235JRH, S275J0H, S275J2H, S355J0H y S355J2H.
¿Cuál es la tolerancia del espesor de pared?
Para espesores de pared de hasta 5 mm, la tolerancia es de ±10 %. Para espesores superiores a 5 mm, la tolerancia es de ±0,5 mm.
