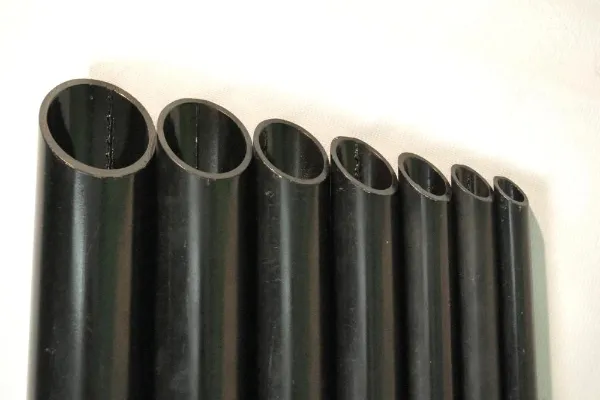

Tubería de acero negro cédula 40

La tubería de acero negro SCH 40 es un tipo común de tubería de acero al carbono ampliamente utilizada en sistemas de tuberías industriales, construcción, maquinaria y transporte de fluidos. Estas tuberías se fabrican generalmente bajo normas como la ASTM A53; la designación "SCH 40" (Schedule 40) se refiere a la serie estándar de espesor de pared —donde el espesor real depende del tamaño nominal de la tubería (NPS)—, mientras que el término "acero negro" hace referencia al acero al carbono no galvanizado que presenta un acabado negro o gris oscuro. La tubería de acero negro SCH 40 ofrece un equilibrio favorable entre resistencia, durabilidad y rentabilidad, lo que la hace adecuada para aplicaciones que involucran gas, agua, sistemas HVAC, vapor, protección contra incendios y tuberías industriales en general.

Tamaños y dimensiones de la tubería de acero negro SCH 40
Las dimensiones de la tubería se identifican normalmente mediante el NPS, el diámetro exterior (OD), el espesor de pared y el diámetro interior (ID). El NPS es una designación nominal y no siempre coincide con el diámetro exterior real.

La siguiente tabla muestra las dimensiones comunes de la tubería de acero negro SCH 40.

NPS	DN	Outside Diameter (OD)	Wall Thickness	Inside Diameter (ID)
1/2"	DN15	0.840"	0.109"	0.622"
3/4"	DN20	1.050"	0.113"	0.824"
1"	DN25	1.315"	0.133"	1.049"
1-1/4"	DN32	1.660"	0.140"	1.380"
1-1/2"	DN40	1.900"	0.145"	1.610"
2"	DN50	2.375"	0.154"	2.067"
2-1/2"	DN65	2.875"	0.203"	2.469"
3"	DN80	3.500"	0.216"	3.068"
3-1/2"	DN90	4.000"	0.226"	3.548"
4"	DN100	4.500"	0.237"	4.026"
5"	DN125	5.563"	0.258"	5.047"
6"	DN150	6.625"	0.280"	6.065"
8"	DN200	8.625"	0.322"	7.981"
10"	DN250	10.750"	0.365"	10.020"
12"	DN300	12.750"	0.406"	11.938"

Estas dimensiones se basan en el sistema dimensional estándar Schedule 40 utilizado para tuberías de acero soldadas y sin costura. La norma ASME B36.10 abarca la estandarización dimensional de tuberías de acero forjado, tanto soldadas como sin costura.

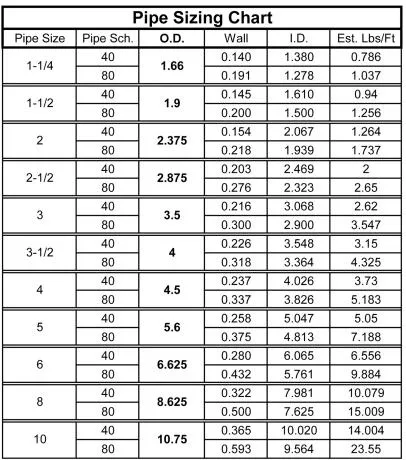

Tabla de dimensiones de tubería de acero negro SCH 40
Para la selección en un proyecto, se debe considerar el tamaño nominal junto con el diámetro exterior y el espesor de pared.
Por ejemplo, la tubería SCH 40 de 2 pulgadas tiene un diámetro exterior de 2,375 pulgadas y un espesor de pared nominal de 0,154 pulgadas. El diámetro interior nominal resultante es de aproximadamente 2,067 pulgadas.
El mismo principio se aplica a toda la gama de tamaños SCH 40. Al aumentar el NPS, cambian el diámetro exterior (OD) y el espesor de pared estándar.

Espesor de pared de tubería de acero negro SCH 40
Schedule 40 es una designación de espesor de pared, más que un valor de espesor único.

NPS	SCH 40 Wall Thickness
1/2"	0.109"
3/4"	0.113"
1"	0.133"
1-1/4"	0.140"
1-1/2"	0.145"
2"	0.154"
2-1/2"	0.203"
3"	0.216"
4"	0.237"
5"	0.258"
6"	0.280"
8"	0.322"
10"	0.365"
12"	0.406"

El espesor real de la pared puede estar sujeto a tolerancias de fabricación. Cuando un proyecto requiera un espesor mínimo o nominal específico, se debe verificar la norma del producto y la especificación de compra aplicables.

Diámetro exterior (DE) e interior (DI) de tubería de acero negro SCH 40
El diámetro exterior está estandarizado según el NPS (tamaño nominal de tubería). El diámetro interior varía en función del espesor de la pared.
La relación básica es:
DI = DE − 2 × Espesor de pared
Para una tubería SCH 40 de 2 pulgadas:
DI = 2,375 − 2 × 0,154 = 2,067 pulgadas
Esta relación es importante al seleccionar accesorios, válvulas, áreas de flujo y otros componentes conectados al sistema de tuberías.

Peso de la tubería de acero negro SCH 40
El peso de la tubería varía según el NPS y el espesor de la pared. Los tamaños de tubería mayores requieren más acero y, por lo tanto, tienen un peso mayor por pie.

NPS	Approx. Weight
1/2"	0.85 lb/ft
3/4"	1.13 lb/ft
1"	1.68 lb/ft
1-1/4"	2.27 lb/ft
1-1/2"	2.72 lb/ft
2"	3.65 lb/ft
2-1/2"	5.79 lb/ft
3"	7.58 lb/ft
4"	10.79 lb/ft
6"	18.97 lb/ft
8"	28.55 lb/ft
10"	40.48 lb/ft
12"	53.52 lb/ft

Los valores de peso son útiles para estimar el transporte, las cargas estructurales, los requisitos de manipulación y las cantidades de material.


Tubería de acero negro ASTM A53
La norma ASTM A53/A53M es una especificación comúnmente utilizada para tuberías de acero negro. La versión actual, ASTM A53/A53M-24, abarca tuberías de acero negro sin costura y soldadas, así como tuberías de acero galvanizado por inmersión en caliente. Incluye productos de los tipos F, E y S, así como los grados A y B.
La tubería ASTM A53 está destinada a aplicaciones mecánicas y de presión. La especificación también cubre el servicio ordinario en líneas de vapor, agua, gas y aire, sujeto a los requisitos aplicables.
Las especificaciones de material y las dimensionales deben tratarse por separado:
ASTM A53 define los requisitos del material y del producto.
ASME B36.10 proporciona las dimensiones normalizadas de las tuberías.
Esta distinción es importante al preparar una especificación técnica de compra.


Fabricación de tubería de acero negro SCH 40
La tubería de acero negro SCH 40 puede fabricarse mediante procesos de soldadura o sin costura, según la especificación requerida.

Tubería de acero negro ERW
ERW significa soldadura por resistencia eléctrica (*Electric Resistance Welded*).
Una tira o placa de acero se conforma con una forma cilíndrica. Los bordes longitudinales se unen mediante soldadura por resistencia eléctrica. La tubería ERW se utiliza comúnmente en aplicaciones industriales generales, mecánicas, de construcción y de transporte de fluidos.

Tubería de acero negro sin costura
La tubería sin costura se fabrica sin una unión soldada longitudinal.
Se selecciona para proyectos que especifican una construcción sin costura o que requieren un producto que cumpla con una norma específica para este tipo de tubería. La norma ASTM A53/A53M reconoce tanto la tubería soldada por resistencia eléctrica (Tipo E) como la tubería sin costura (Tipo S).


Tubería de acero negro SCH 40 frente a tubería de acero galvanizado
La principal diferencia radica en el acabado superficial.
La tubería de acero negro presenta una superficie de acero al carbono de color oscuro. La tubería de acero galvanizado cuenta con un recubrimiento de zinc que proporciona una protección adicional contra la corrosión.

Feature	Black Steel Pipe	Galvanized Steel Pipe
Surface	Black or dark	Zinc-coated
Corrosion Protection	Requires additional protection when needed	Zinc coating provides protection
Common Applications	Gas, mechanical, industrial	Water, utility, outdoor applications
Welding	Widely used	Requires attention to zinc coating
Appearance	Dark gray/black	Silver/gray

Conclusión
La tubería de acero negro SCH 40 ofrece dimensiones estandarizadas y la resistencia del acero al carbono para una amplia gama de aplicaciones de tuberías.
La selección correcta del producto debe considerar el NPS, el Schedule (cédula), el espesor de pared, la norma del material, el proceso de fabricación, la longitud, el tipo de extremo, la presión, la temperatura y el entorno de servicio.
Para la adquisición, contar con una especificación completa es más fiable que limitarse a solicitar simplemente "tubería negra SCH 40". Confirmar estos detalles antes de la producción ayuda a garantizar la compatibilidad dimensional, el cumplimiento de las normas del material y la idoneidad para la aplicación prevista.
