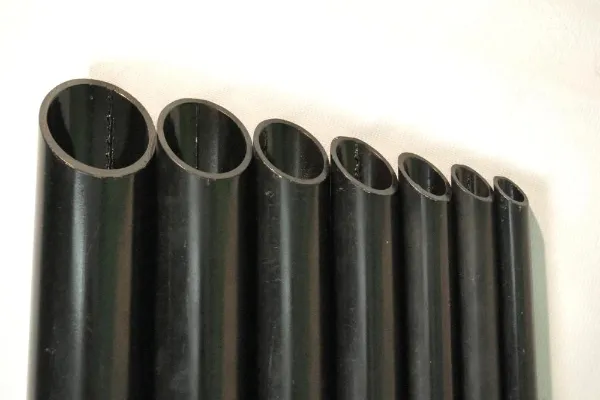

أنبوب فولاذي أسود (جدول 40)

تُعد أنابيب الصلب الأسود من الفئة SCH 40 نوعاً شائعاً من أنابيب الصلب الكربوني المستخدمة على نطاق واسع في أنظمة الأنابيب الصناعية، وأعمال البناء، والآلات، وأنظمة نقل السوائل. عادةً ما تُصنَّع هذه الأنابيب وفقاً لمعايير مثل ASTM A53؛ حيث يشير الرمز "SCH 40" (أي Schedule 40) إلى فئة السماكة القياسية لجدار الأنبوب (بحيث تتحدد السماكة الفعلية للجدار بناءً على الحجم الاسمي للأنبوب أو NPS)، بينما يشير مصطلح "الصلب الأسود" إلى أنابيب الصلب الكربوني غير المجلفنة التي تتميز بلمسة نهائية سوداء أو رمادية داكنة. توفر أنابيب الصلب الأسود SCH 40 توازناً جيداً بين القوة والمتانة والجدوى الاقتصادية، مما يجعلها مناسبة للاستخدام في تطبيقات نقل الغاز والمياه، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، ونقل البخار، وأنظمة الحماية من الحرائق، وشبكات الأنابيب الصناعية العامة.


أحجام وأبعاد أنابيب الصلب الأسود SCH 40
عادةً ما يتم تحديد أبعاد الأنابيب من خلال الحجم الاسمي للأنبوب (NPS)، والقطر الخارجي (OD)، وسماكة الجدار، والقطر الداخلي (ID). يُعد NPS تصنيفاً اسمياً ولا يتطابق دائماً مع القطر الخارجي الفعلي للأنبوب.

يوضح الجدول التالي الأبعاد الشائعة لأنابيب الصلب الأسود SCH 40.

NPS	DN	Outside Diameter (OD)	Wall Thickness	Inside Diameter (ID)
1/2"	DN15	0.840"	0.109"	0.622"
3/4"	DN20	1.050"	0.113"	0.824"
1"	DN25	1.315"	0.133"	1.049"
1-1/4"	DN32	1.660"	0.140"	1.380"
1-1/2"	DN40	1.900"	0.145"	1.610"
2"	DN50	2.375"	0.154"	2.067"
2-1/2"	DN65	2.875"	0.203"	2.469"
3"	DN80	3.500"	0.216"	3.068"
3-1/2"	DN90	4.000"	0.226"	3.548"
4"	DN100	4.500"	0.237"	4.026"
5"	DN125	5.563"	0.258"	5.047"
6"	DN150	6.625"	0.280"	6.065"
8"	DN200	8.625"	0.322"	7.981"
10"	DN250	10.750"	0.365"	10.020"
12"	DN300	12.750"	0.406"	11.938"

تستند هذه الأبعاد إلى نظام الأبعاد القياسي "Schedule 40" (الجدول 40) المستخدم للأنابيب الفولاذية الملحومة وغير الملحومة. وتُعنى المواصفة ASME B36.10 بتوحيد أبعاد الأنابيب الفولاذية المشكّلة (wrought steel pipe)، سواء كانت ملحومة أو غير ملحومة.

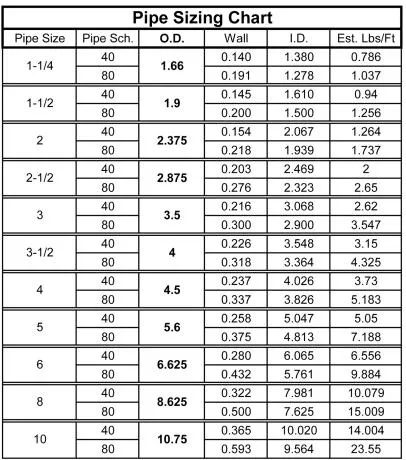

جدول أحجام الأنابيب الفولاذية السوداء من الفئة SCH 40
عند اختيار الأنابيب للمشروع، ينبغي مراعاة الحجم الاسمي (NPS) إلى جانب القطر الخارجي وسُمك الجدار.
فعلى سبيل المثال، يبلغ القطر الخارجي للأنبوب مقاس 2 بوصة من الفئة SCH 40 مقدار 2.375 بوصة، بينما يبلغ سُمك الجدار الاسمي 0.154 بوصة؛ وعليه، يكون القطر الداخلي الاسمي الناتج حوالي 2.067 بوصة.
وينطبق المبدأ ذاته على كامل نطاق أحجام الفئة SCH 40؛ إذ تؤدي زيادة الحجم الاسمي للأنبوب (NPS) إلى تغيير كل من القطر الخارجي القياسي وسُمك الجدار.

سُمك جدار الأنابيب الفولاذية السوداء من الفئة SCH 40
تُعد "الفئة 40" (Schedule 40) تصنيفاً لسُمك الجدار، وليست مجرد قيمة محددة للسُمك.

NPS	SCH 40 Wall Thickness
1/2"	0.109"
3/4"	0.113"
1"	0.133"
1-1/4"	0.140"
1-1/2"	0.145"
2"	0.154"
2-1/2"	0.203"
3"	0.216"
4"	0.237"
5"	0.258"
6"	0.280"
8"	0.322"
10"	0.365"
12"	0.406"

قد تخضع سماكة الجدار الفعلية لتفاوتات التصنيع. وعندما يتطلب المشروع حداً أدنى محدداً للسماكة أو سماكة اسمية، ينبغي التحقق من معيار المنتج ومواصفات الشراء المطبقة.

القطر الخارجي والداخلي لأنابيب الصلب الأسود (SCH 40)
يتم توحيد القطر الخارجي وفقاً لنظام حجم الأنابيب الاسمي (NPS)، بينما يتغير القطر الداخلي بتغير سماكة الجدار.
العلاقة الأساسية هي:
القطر الداخلي (ID) = القطر الخارجي (OD) - 2 × سماكة الجدار
بالنسبة لأنبوب مقاس 2 بوصة من الفئة (SCH 40):
القطر الداخلي = 2.375 - 2 × 0.154 = 2.067 بوصة
تُعد هذه العلاقة مهمة عند اختيار الوصلات والصمامات ومساحات التدفق والمكونات الأخرى المتصلة بنظام الأنابيب.

وزن أنابيب الصلب الأسود (SCH 40)
يختلف وزن الأنبوب باختلاف حجم الأنبوب الاسمي (NPS) وسماكة الجدار؛ إذ تتطلب أحجام الأنابيب الأكبر كمية أكبر من الصلب، وبالتالي يكون وزنها لكل قدم أعلى.

NPS	Approx. Weight
1/2"	0.85 lb/ft
3/4"	1.13 lb/ft
1"	1.68 lb/ft
1-1/4"	2.27 lb/ft
1-1/2"	2.72 lb/ft
2"	3.65 lb/ft
2-1/2"	5.79 lb/ft
3"	7.58 lb/ft
4"	10.79 lb/ft
6"	18.97 lb/ft
8"	28.55 lb/ft
10"	40.48 lb/ft
12"	53.52 lb/ft

تُعد قيم الوزن مفيدة لتقدير متطلبات النقل، والأحمال الهيكلية، ومتطلبات المناولة، وكميات المواد.


أنابيب الصلب الأسود (ASTM A53)
تُعد المواصفة ASTM A53/A53M معياراً شائع الاستخدام لأنابيب الصلب الأسود. وتغطي النسخة الحالية (ASTM A53/A53M-24) أنابيب الصلب الأسود الملحومة وغير الملحومة (السلسة)، بالإضافة إلى أنابيب الصلب المجلفن بالغمس الساخن. وتشمل هذه المواصفة المنتجات من الأنواع (Type F) و(Type E) و(Type S) والدرجات (Grade A) و(Grade B).
صُممت أنابيب ASTM A53 لتُستخدم في التطبيقات الميكانيكية وتطبيقات الضغط. كما تغطي المواصفة الاستخدامات العادية في خطوط البخار والمياه والغاز والهواء، وذلك وفقاً للمتطلبات المعمول بها.
يجب التعامل مع مواصفات المواد ومواصفات الأبعاد بشكل منفصل:
تحدد مواصفة ASTM A53 متطلبات المواد والمنتج.
توفر مواصفة ASME B36.10 أبعاداً قياسية للأنابيب.
يُعد هذا التمييز مهماً عند إعداد مواصفات فنية لعمليات الشراء.



تصنيع أنابيب الصلب الأسود (SCH 40)
يمكن تصنيع أنابيب الصلب الأسود من الفئة (SCH 40) باستخدام عمليات التصنيع الملحومة أو غير الملحومة (السلسة)، وذلك حسب المواصفات المطلوبة.

أنابيب الصلب الأسود الملحومة بالمقاومة الكهربائية (ERW)
يرمز الاختصار ERW إلى "الملحومة بالمقاومة الكهربائية" (Electric Resistance Welded).
يتم تشكيل شريط أو لوح من الصلب ليأخذ شكلاً أسطوانياً، ثم تُربط الحواف الطولية ببعضها باستخدام اللحام بالمقاومة الكهربائية. وتُستخدم أنابيب ERW بشكل شائع في التطبيقات الصناعية العامة، والميكانيكية، والإنشائية، وتطبيقات نقل السوائل.

أنابيب الصلب الأسود غير الملحومة (السلسة)
تُصنّع الأنابيب غير الملحومة (السلسة) دون وجود وصلة لحام طولية.
يتم اختيارها للمشاريع التي تشترط استخدام هياكل غير ملحومة أو تتطلب منتجاً يطابق معياراً محدداً للأنابيب غير الملحومة. وتعتمد مواصفة ASTM A53/A53M كلاً من الأنابيب الملحومة بالمقاومة الكهربائية (النوع E) والأنابيب غير الملحومة (النوع S).



مقارنة بين أنابيب الصلب الأسود (SCH 40) وأنابيب الصلب المجلفن
يكمن الاختلاف الرئيسي في حالة السطح.
تتميز أنابيب الصلب الأسود بسطح من صلب الكربون الداكن، بينما تحتوي أنابيب الصلب المجلفن على طبقة طلاء من الزنك توفر حماية إضافية ضد التآكل.

Feature	Black Steel Pipe	Galvanized Steel Pipe
Surface	Black or dark	Zinc-coated
Corrosion Protection	Requires additional protection when needed	Zinc coating provides protection
Common Applications	Gas, mechanical, industrial	Water, utility, outdoor applications
Welding	Widely used	Requires attention to zinc coating
Appearance	Dark gray/black	Silver/gray

خلاصة
يوفر أنبوب الصلب الأسود SCH 40 أبعادًا قياسية وقوة الفولاذ الكربوني لمجموعة واسعة من تطبيقات الأنابيب.
يجب أن يشمل اختيار المنتج الصحيح القطر الاسمي للأنبوب (NPS)، والجدول، وسماكة الجدار، ومعيار المادة، وعملية التصنيع، والطول، ونوع الطرف، والضغط، ودرجة الحرارة، وبيئة التشغيل.
لأغراض الشراء، يُعدّ تقديم مواصفات كاملة أكثر موثوقية من الاكتفاء بعبارة "أنبوب أسود SCH 40". يساعد تأكيد هذه التفاصيل قبل الإنتاج على ضمان توافق الأبعاد، ومطابقة المواد، وملاءمة المنتج للتطبيق المقصود.
