مقارنة بين أنابيب Schedule 40 و Schedule 160: الأبعاد والوزن والضغط

يُعد كل من "Schedule 40" و"Schedule 160" تصنيفين قياسيين لسماكة جدار الأنابيب، وهما شائعا الاستخدام في أنظمة الأنابيب. وبالنسبة لحجم اسمي محدد للأنبوب (NPS)، عادةً ما يتشارك هذان النوعان في القطر الخارجي نفسه؛ وتكمن الاختلافات الرئيسية في أن أنابيب "Schedule 160" تتميز بجدار أكثر سماكة، وقطر داخلي أصغر، ووزن أكبر.
وتكتسب هذه الاختلافات أهمية خاصة عندما يؤثر اختيار مواصفات الأنبوب على عوامل مثل القدرة على تحمل الضغط، وسعة التدفق، والوزن، وعملية التركيب، وتكاليف المشروع. ولا يُعد اختيار أنبوب ذي تصنيف سماكة جدار أعلى هو الخيار الأمثل دائمًا؛ إذ يعتمد الاختيار الصحيح على عوامل تشمل ضغط التصميم، ودرجة الحرارة، والمادة المصنوع منها الأنبوب، وهامش التآكل، وأكواد الأنابيب المطبقة، ومعدل التدفق المطلوب.
بالنسبة لأنابيب الفولاذ الكربوني والفولاذ السبائكي، تُحدد المعايير الأبعادية وفقًا للمواصفة ASME B36.10M، في حين تتبع أنابيب الفولاذ المقاوم للصدأ (الستانلس ستيل) المواصفة ASME B36.19M، التي تستخدم تصنيفات مثل 40S و80S.

مقارنة بين Schedule 40 وSchedule 160: ما الفرق بينهما؟

يتمثل الفرق الرئيسي في سماكة الجدار؛ فعند حجم اسمي محدد للأنبوب (NPS)، تؤدي زيادة تصنيف "الجدول" (Schedule) عادةً إلى زيادة سماكة الجدار مع الحفاظ على ثبات القطر الخارجي الاسمي. ويؤدي ذلك بدوره إلى تقليل القطر الداخلي وزيادة وزن الأنبوب.

Feature	Schedule 40	Schedule 160
Wall thickness	Thinner	Much thicker
Outside diameter	Same for the same NPS	Same for the same NPS
Inside diameter	Larger	Smaller
Pipe weight	Lower	Higher
Flow area	Larger	Smaller
Pressure capability	Lower than a thicker wall, all else equal	Higher wall capacity, all else equal
Material cost	Lower	Higher
Installation	Easier to handle	Requires more handling and support
Typical use	General and moderate-duty service	High-pressure or severe-service applications

هام: رقم الجدول هو تسمية للأبعاد، وليس تصنيفًا عالميًا للضغط. لا يوجد تصنيف ضغط ثابت لأنبوب الجدول 160 لجميع الأحجام والمواد ودرجات الحرارة.

يتميز الجدول 160 بسماكة ووزن أكبر بكثير من الجدول 40. يوفر قطرًا داخليًا أصغر، لكن بسماكة جدار أكبر لتلبية متطلبات الضغط والمتطلبات الميكانيكية. يوفر الجدول 40 قطرًا داخليًا أكبر ووزنًا أقل، لذا فهو غالبًا ما يكون أكثر اقتصادية عندما لا يتطلب التصميم سماكة جدار إضافية.

أبعاد الجدول 40 مقابل الجدول 160
أسهل طريقة لفهم الفرق هي مقارنة الأبعاد الفعلية.

تستند القيم التالية إلى بيانات أبعاد ASME B36.10M لأنابيب الصلب. يظل القطر الخارجي ثابتًا لنفس القطر الاسمي للأنبوب (NPS)، بينما تتغير سماكة الجدار باختلاف الجدول.

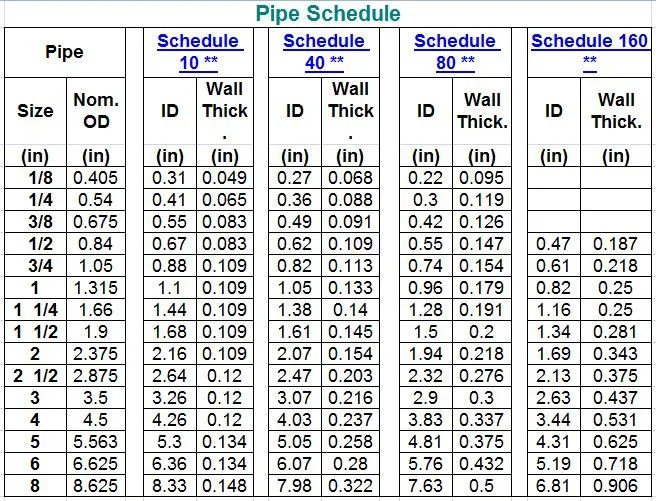

NPS	OD (in)	Sch 40 Wall (in)	Sch 160 Wall (in)	Sch 40 ID (in)	Sch 160 ID (in)
1/2	0.84	0.109	0.188	0.622	0.464
3/4	1.05	0.113	0.219	0.824	0.612
1	1.315	0.133	0.25	1.049	0.815
1 1/4	1.66	0.14	0.25	1.38	1.16
1 1/2	1.9	0.145	0.281	1.61	1.338
2	2.375	0.154	0.344	2.067	1.687
2 1/2	2.875	0.203	0.375	2.469	2.125
3	3.5	0.216	0.438	3.068	2.624
4	4.5	0.237	0.531	4.026	3.438
5	5.563	0.258	0.625	5.047	4.313
6	6.625	0.28	0.719	6.065	5.187
8	8.625	0.322	0.906	7.981	6.813
10	10.75	0.365	1.125	10.02	8.5
12	12.75	0.406	1.312	11.938	10.126

يتم حساب القطر الداخلي (ID) وفقاً للمعادلة التالية:

القطر الداخلي (ID) = القطر الخارجي (OD) - 2 × سُمك الجدار
يوضح الجدول سبب عدم تطابق سعة التدفق حتى عند تساوي الحجم الاسمي للأنبوب (NPS)؛ فالجدار الأكثر سُمكاً يشغل حيزاً أكبر من مساحة المقطع العرضي المتاحة.
مقارنة بين NPS 2 (الفئة 40 والفئة 160)
يُعد مقاس NPS 2 مثالاً توضيحياً مفيداً:
سُمك جدار الفئة 40 (Schedule 40): 0.154 بوصة (3.91 مم)
سُمك جدار الفئة 160 (Schedule 160): 0.344 بوصة (8.74 مم)
القطر الداخلي للفئة 40: 2.067 بوصة (52.50 مم)
القطر الداخلي للفئة 160: 1.687 بوصة (42.85 مم)
في مقاس NPS 2، يبلغ سُمك جدار الفئة 160 أكثر من ضعف سُمك جدار الفئة 40. كما أن زيادة سُمك الجدار تؤدي إلى تقليل القطر الداخلي (التجويف) بمقدار 0.38 بوصة تقريباً.
ولهذا السبب، فإن استبدال الفئة 40 بالفئة 160 قد يؤثر على كل من التصميم الميكانيكي والأداء الهيدروليكي.

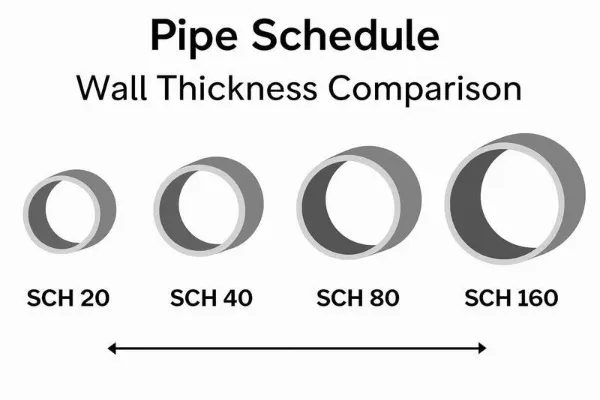

مقارنة سُمك الجدار بين الفئة 40 والفئة 160
يُعد سُمك الجدار الفرق الأكثر وضوحاً بين هاتين الفئتين.

على سبيل المثال، عند مقاس NPS 6:
الفئة 40 = 0.280 بوصة (7.11 مم)
الفئة 160 = 0.719 بوصة (18.26 مم)

عند مقاس NPS 8:
الفئة 40 = 0.322 بوصة (8.18 مم)
الفئة 160 = 0.906 بوصة (23.01 مم)

عند مقاس NPS 12:
الفئة 40 = 0.406 بوصة (10.31 مم)
الفئة 160 = 1.312 بوصة (33.32 مم)
مع زيادة رقم الفئة (Schedule)، تزداد كمية الفولاذ في جدار الأنبوب، ويصبح هذا التأثير ملحوظاً بشكل خاص في الأنابيب ذات الأقطار الكبيرة.

لماذا تتميز الفئة 160 بجدار أكثر سُمكاً؟
يوفر الجدار الأكثر سُمكاً كمية أكبر من المعدن لمقاومة الضغط الداخلي والأحمال الميكانيكية. كما يمكن أن يوفر سُمكاً إضافياً لمواجهة التآكل أو النحر (erosion/corrosion) عندما يتطلب التصميم الهندسي ذلك. ومع ذلك، لا ينبغي تحديد سُمك الجدار استناداً إلى "رقم الجدول" (Schedule number) وحده؛ إذ تأخذ عملية تصميم الأنابيب في الاعتبار عادةً كلاً من: الإجهاد المسموح به للمادة، ودرجة حرارة التصميم، وضغط التصميم، ومقدار السماح للتآكل، ومتطلبات التصنيع، وكود التصميم المعمول به.

مقارنة القطر الداخلي للفئتين Schedule 40 و Schedule 160
بالنسبة لنفس الحجم الاسمي للأنبوب (NPS)، يكون القطر الداخلي للفئة Schedule 40 أكبر منه في الفئة Schedule 160.
بالنسبة للحجم الاسمي NPS 2:
الفئة Schedule 40
القطر الخارجي (OD) = 2.375 بوصة
سُمك الجدار = 0.154 بوصة
القطر الداخلي (ID) = 2.067 بوصة
الفئة Schedule 160
القطر الخارجي (OD) = 2.375 بوصة
سُمك الجدار = 0.344 بوصة
القطر الداخلي (ID) = 1.687 بوصة
يظل القطر الخارجي ثابتاً، لكن الجدار الأكثر سُمكاً في الفئة Schedule 160 يقلل من مساحة التجويف الداخلي.
يُعد هذا الاختلاف مهماً عند تحديد أبعاد نظام الأنابيب ليتناسب مع معدل تدفق معين؛ إذ يمكن أن يختلف الأداء الهيدروليكي لأنبوب له نفس الحجم الاسمي (NPS) بناءً على فئة السُمك (Schedule) الخاصة به.


مقارنة مساحة التدفق للفئتين Schedule 40 و Schedule 160
يعني القطر الداخلي الأصغر للفئة Schedule 160 أيضاً مساحة تدفق داخلية أصغر.
يمكن حساب مساحة التدفق التقريبية باستخدام المعادلة التالية:
مساحة التدفق = π × (القطر الداخلي)² / 4
ونظراً لأن مساحة التدفق تعتمد على مربع القطر الداخلي، فإن أي انخفاض - ولو كان متوسطاً - في قطر التجويف يمكن أن يكون له تأثير ملحوظ على السعة الهيدروليكية.
على سبيل المثال، بالنسبة للحجم NPS 2:
القطر الداخلي للفئة Schedule 40 = 2.067 بوصة
القطر الداخلي للفئة Schedule 160 = 1.687 بوصة
تكون مساحة التدفق الناتجة أصغر بشكل ملحوظ في الفئة Schedule 160. ويخلق هذا الأمر مقايضة تصميمية هامة: فزيادة سُمك الجدار تعزز القدرة على تحمل الضغط والمقاومة الميكانيكية، لكن صغر قطر التجويف قد يؤدي إلى زيادة سرعة التدفق وفقدان الضغط. ولذلك، لا ينبغي اعتبار الانتقال من الفئة Schedule 40 إلى الفئة Schedule 160 مجرد ترقية بسيطة للمادة، بل يجب أيضاً مراجعة التصميم الهيدروليكي.


مقارنة وزن الأنبوب للفئتين Schedule 40 و Schedule 160
تستهلك الفئة Schedule 160 كمية أكبر بكثير من الفولاذ مقارنة بالفئة Schedule 40.
تشمل الأمثلة المختارة - استناداً إلى البيانات القياسية للأبعاد والوزن - ما يلي:

NPS	Sch 40 Weight	Sch 160 Weight	Approx. Increase
1/2	0.85 lb/ft	1.31 lb/ft	54%
1	1.68 lb/ft	2.84 lb/ft	69%
2	3.65 lb/ft	7.46 lb/ft	104%
3	7.58 lb/ft	14.32 lb/ft	89%
4	10.79 lb/ft	22.51 lb/ft	109%
6	18.97 lb/ft	45.35 lb/ft	139%
8	28.55 lb/ft	74.69 lb/ft	162%
10	40.48 lb/ft	115.64 lb/ft	186%
12	53.53 lb/ft	160.27 lb/ft	199%

مقارنة تصنيف الضغط بين الفئتين Schedule 40 و Schedule 160
من المفاهيم الخاطئة الشائعة اعتبار رقم الفئة (Schedule number) بمثابة تصنيف ثابت للضغط؛ وهذا غير صحيح. فالفئة Schedule 160 تشير إلى سماكة قياسية أكبر للجدار، بينما يعتمد الضغط الفعلي المسموح به على متغيرات هندسية إضافية.
وتشمل العوامل المهمة ما يلي:

Factor	Why It Matters
Pipe size	Wall thickness changes with NPS
Material grade	Different grades have different allowable stresses
Design temperature	Allowable stress can change with temperature
Design pressure	Determines required wall thickness
Corrosion allowance	Additional thickness may be required
Manufacturing method	Seamless and welded products may have different requirements
Joint efficiency	Welded construction may require design consideration
Design code	ASME B31.1, B31.3 and other codes establish design requirements

ولهذا السبب لا توجد إجابة واحدة محددة لسؤال: "ما مقدار الضغط الذي يمكن أن تتحمله أنابيب الفئة 160 (Schedule 160)؟"
فعلى سبيل المثال، لا يمكن تحديد قيمة ضغط واحدة (بوحدة PSI) لأنابيب الصلب الكربوني من الفئة 160 دون معرفة درجة (مواصفة) المادة، والحجم الاسمي للأنبوب (NPS)، ودرجة الحرارة، وكود التصميم، ومعايير التصميم الأخرى.
يحدد معيار ASME B36.10M الأبعاد، بينما تتناول أكواد تصميم الأنابيب - مثل ASME B31.3 - متطلبات تصميم أنابيب العمليات الصناعية.


هل تتمتع أنابيب الفئة 160 دائمًا بتصنيف ضغط أعلى من أنابيب الفئة 40؟
بالنسبة لنفس حجم الأنبوب والمادة وظروف التصميم ذات الصلة، توفر الجدران الأكثر سمكًا عمومًا قدرة تحمل ضغط أعلى.
ومع ذلك، فإن القول بأن "الفئة 160 تعادل تصنيف ضغط محددًا" ليس صحيحًا من الناحية الفنية.
الطريقة الصحيحة هي حساب الضغط المسموح به أو التحقق منه وفقًا لكود التصميم المطبق.


تطبيقات الفئة 40 مقابل الفئة 160
يتم اختيار الفئة 40 عادةً عندما يكون سمك الجدار المطلوب قادرًا على تلبية متطلبات النظام المتعلقة بالضغط ودرجة الحرارة والظروف الميكانيكية ومقاومة التآكل.
أنابيب المياه والمرافق العامة
أنابيب العمليات الصناعية العامة
أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)
أنظمة الهواء المضغوط
الخدمات ذات الضغط المنخفض إلى المتوسط
أنابيب العمليات العامة


الفئة 160

أنابيب العمليات عالية الضغط
وصلات الغلايات والبخار
الأنظمة الهيدروليكية عالية الضغط
خدمات الغاز عالي الضغط
أنظمة المصافي والبتروكيماويات
وصلات العمليات القصيرة عالية الضغط
الخدمات التي تتعرض لظروف ميكانيكية قاسية أو تآكل شديد


الفئة 40 مقابل الفئة 160 لأنابيب الفولاذ المقاوم للصدأ (Stainless Steel)
هناك تمييز هام في المعايير الخاصة بالفولاذ المقاوم للصدأ؛ حيث يغطي معيار ASME B36.10M الأنابيب الفولاذية المشكّلة (سواء الملحومة أو غير الملحومة)، بينما يغطي معيار ASME B36.19M أنابيب الفولاذ المقاوم للصدأ. وتستخدم أنابيب الفولاذ المقاوم للصدأ تصنيفات فئة (Schedule) مثل: 5S و10S و40S و80S.
لذا، فإن اللاحقة "S" مهمة.
بالنسبة لأنابيب الفولاذ المقاوم للصدأ بحجم NPS 2:
سمك الجدار للفئة 40S = حوالي 3.91 مم
سمك الجدار للفئة 80S = حوالي 5.54 مم
تستند هذه الأبعاد إلى معيار ASME B36.19M. لذا، عند تحديد مواصفات أنابيب الفولاذ المقاوم للصدأ، لا تفترض إمكانية نقل تصنيف الفولاذ الكربوني من الجدول 40 أو الجدول 160 مباشرةً دون التحقق من معيار المادة المطبق.

الخلاصة: يكمن الفرق الرئيسي بين الجدول 40 والجدول 160 في سُمك الجدار، والوزن، والقطر الداخلي، وقدرة تحمل الضغط، والتكلفة. يوفر الجدول 40 حلاً عمليًا للعديد من تطبيقات الأنابيب العامة. أما الجدول 160 فهو خيار ذو جدار سميك للأنظمة التي تتطلب سُمك جدار أكبر بكثير. عند الاختيار بينهما، لا تعتمد على رقم الجدول فقط. ضع في اعتبارك القطر الاسمي للأنبوب (NPS)، والمادة، والضغط، ودرجة الحرارة، وبدل التآكل، ومتطلبات التدفق، ورمز التصميم، ومواصفات المشروع. بالنسبة للأنابيب الصناعية، يُعد الخيار الأكثر أمانًا واقتصادية هو الجدول الذي يلبي متطلبات التصميم المحسوبة دون زيادة غير ضرورية في سُمك الجدار.
