Tubería Schedule 40 frente a Schedule 160: dimensiones, peso y presión

Schedule 40 y Schedule 160 son dos clasificaciones estandarizadas de espesor de pared de tubería utilizadas habitualmente en sistemas de tuberías. Para un tamaño nominal de tubería dado, estos dos tipos de tubería suelen compartir el mismo diámetro exterior. Las diferencias principales radican en que la tubería Schedule 160 tiene una pared más gruesa, un diámetro interior menor y un peso mayor.
Estas diferencias son especialmente significativas cuando la elección de la especificación de la tubería influye en la capacidad de soportar presión, la capacidad de caudal, el peso, la instalación y los costes del proyecto. Seleccionar una tubería con un mayor espesor de pared no siempre es la opción óptima; la elección correcta depende de la presión de diseño, la temperatura, el material, el margen de corrosión, los códigos de tuberías aplicables y el caudal requerido.
Para las tuberías de acero al carbono y de acero aleado, las normas dimensionales se definen mediante la norma ASME B36.10M, mientras que las tuberías de acero inoxidable se rigen por la norma ASME B36.19M, la cual utiliza designaciones como 40S y 80S.

Schedule 40 frente a Schedule 160: ¿Cuál es la diferencia?

La diferencia principal es el espesor de la pared. Para un tamaño nominal de tubería (NPS) dado, aumentar el *schedule* normalmente incrementa el espesor de la pared, manteniendo inalterado el diámetro exterior nominal. Esto reduce el diámetro interior y aumenta el peso de la tubería.

Feature	Schedule 40	Schedule 160
Wall thickness	Thinner	Much thicker
Outside diameter	Same for the same NPS	Same for the same NPS
Inside diameter	Larger	Smaller
Pipe weight	Lower	Higher
Flow area	Larger	Smaller
Pressure capability	Lower than a thicker wall, all else equal	Higher wall capacity, all else equal
Material cost	Lower	Higher
Installation	Easier to handle	Requires more handling and support
Typical use	General and moderate-duty service	High-pressure or severe-service applications

Importante: El número de Schedule (serie o cédula) es una designación dimensional, no una clasificación de presión universal. Una tubería Schedule 160 no tiene una clasificación de presión fija para todos los tamaños, materiales y temperaturas.

La tubería Schedule 160 es considerablemente más gruesa y pesada que la Schedule 40. Ofrece un diámetro interior menor, pero un mayor espesor de pared para cumplir con los requisitos de presión y resistencia mecánica. La Schedule 40 ofrece un diámetro interior mayor y un peso menor, por lo que suele resultar más económica cuando el diseño no exige el espesor de pared adicional.

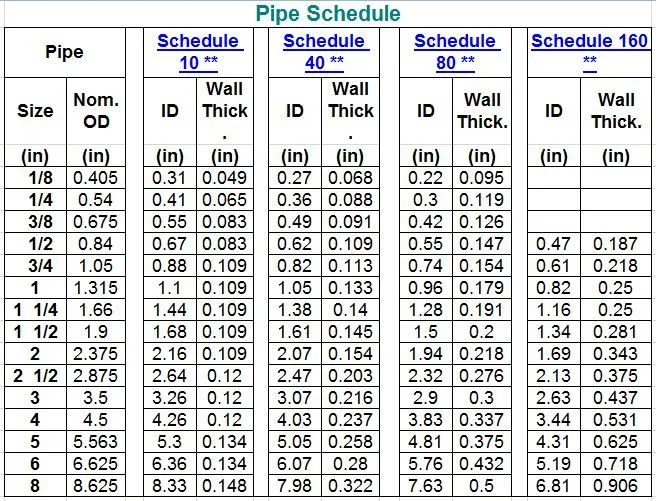

Dimensiones: Schedule 40 frente a Schedule 160
La forma más sencilla de comprender la diferencia es comparar las dimensiones reales.
Los siguientes valores se basan en los datos dimensionales de la norma ASME B36.10M para tuberías de acero. El diámetro exterior permanece constante para un mismo NPS, mientras que el espesor de pared varía según el *Schedule*.

NPS	OD (in)	Sch 40 Wall (in)	Sch 160 Wall (in)	Sch 40 ID (in)	Sch 160 ID (in)
1/2	0.84	0.109	0.188	0.622	0.464
3/4	1.05	0.113	0.219	0.824	0.612
1	1.315	0.133	0.25	1.049	0.815
1 1/4	1.66	0.14	0.25	1.38	1.16
1 1/2	1.9	0.145	0.281	1.61	1.338
2	2.375	0.154	0.344	2.067	1.687
2 1/2	2.875	0.203	0.375	2.469	2.125
3	3.5	0.216	0.438	3.068	2.624
4	4.5	0.237	0.531	4.026	3.438
5	5.563	0.258	0.625	5.047	4.313
6	6.625	0.28	0.719	6.065	5.187
8	8.625	0.322	0.906	7.981	6.813
10	10.75	0.365	1.125	10.02	8.5
12	12.75	0.406	1.312	11.938	10.126

El diámetro interior se calcula mediante la fórmula:

DI = DE − 2 × espesor de pared
La tabla muestra por qué un mismo NPS no implica la misma capacidad de flujo. Una pared más gruesa ocupa una mayor parte de la sección transversal disponible.
NPS 2 Schedule 40 frente a Schedule 160
El NPS 2 ofrece un ejemplo útil.
Pared Schedule 40: 0,154 pulgadas (3,91 mm)
Pared Schedule 160: 0,344 pulgadas (8,74 mm)
DI Schedule 40: 2,067 pulgadas (52,50 mm)
DI Schedule 160: 1,687 pulgadas (42,85 mm)
En el NPS 2, el Schedule 160 tiene un espesor de pared más del doble que el Schedule 40. El mayor espesor de pared también reduce el diámetro interior en unas 0,38 pulgadas.
Por este motivo, sustituir el Schedule 40 por el Schedule 160 puede afectar tanto al diseño mecánico como al rendimiento hidráulico.

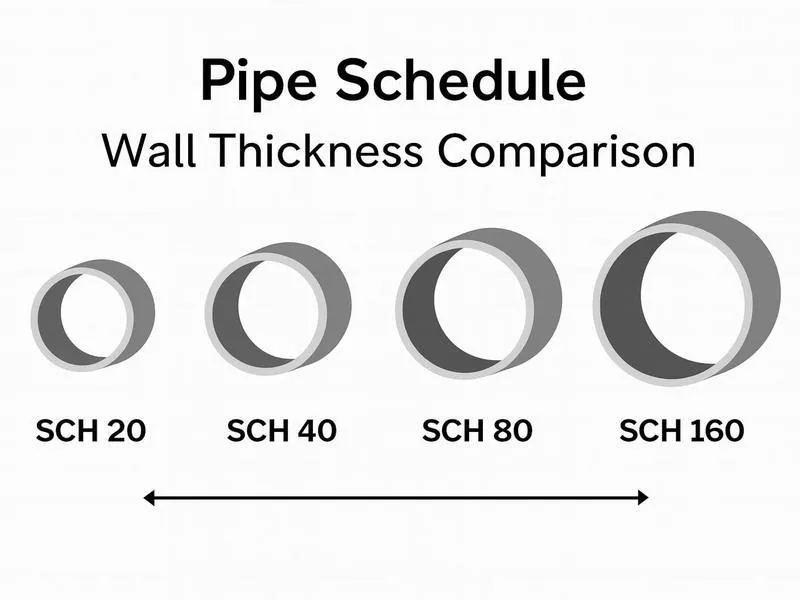

Espesor de pared: Schedule 40 frente a Schedule 160
El espesor de pared es la diferencia más evidente entre ambos *schedules* (clasificaciones).

Por ejemplo, en NPS 6:
Schedule 40 = 0,280 pulgadas (7,11 mm)
Schedule 160 = 0,719 pulgadas (18,26 mm)

En NPS 8:
Schedule 40 = 0,322 pulgadas (8,18 mm)
Schedule 160 = 0,906 pulgadas (23,01 mm)

En NPS 12:
Schedule 40 = 0,406 pulgadas (10,31 mm)
Schedule 160 = 1,312 pulgadas (33,32 mm)
A medida que aumenta el *schedule*, se añade más acero a la pared de la tubería. Este efecto se vuelve especialmente significativo en diámetros mayores.

¿Por qué el Schedule 160 tiene una pared más gruesa?
Una pared más gruesa aporta más metal para resistir la presión interna y las cargas mecánicas. También puede proporcionar un espesor adicional para compensar la erosión o la corrosión, cuando así lo requiera el diseño de ingeniería. Sin embargo, el espesor de pared no debe seleccionarse basándose únicamente en el número de cédula (*schedule*). El diseño de tuberías normalmente tiene en cuenta el esfuerzo admisible del material, la temperatura y la presión de diseño, el margen de corrosión, los requisitos de fabricación y el código de diseño aplicable.

Diámetro interior: Schedule 40 frente a Schedule 160
Para un mismo NPS (tamaño nominal de tubería), el Schedule 40 tiene un diámetro interior mayor que el Schedule 160.
Para NPS 2:
Schedule 40
DE (Diámetro exterior) = 2,375 pulgadas
Espesor de pared = 0,154 pulgadas
DI (Diámetro interior) = 2,067 pulgadas
Schedule 160
DE = 2,375 pulgadas
Espesor de pared = 0,344 pulgadas
DI = 1,687 pulgadas
El diámetro exterior permanece constante, pero el mayor espesor de pared del Schedule 160 reduce el diámetro interno (paso libre).
Esta distinción es importante al dimensionar un sistema de tuberías para un caudal específico. Una tubería con el mismo NPS puede presentar un rendimiento hidráulico diferente según su *schedule* (clasificación de espesor).


Área de flujo: Schedule 40 frente a Schedule 160
El menor diámetro interior del Schedule 160 implica también una menor área de flujo interno.
El área de flujo aproximada se puede calcular mediante:
Área de flujo = π × DI² / 4
Dado que el área de flujo depende del cuadrado del diámetro interior, incluso una reducción moderada del diámetro interno puede tener un efecto notable en la capacidad hidráulica.
Por ejemplo, para NPS 2:
DI Schedule 40 = 2,067 pulgadas
DI Schedule 160 = 1,687 pulgadas
El área de flujo resultante es sustancialmente menor con el Schedule 160. Esto plantea una importante disyuntiva de diseño: un mayor espesor de pared mejora la resistencia a la presión y la capacidad mecánica, pero un menor diámetro interno puede aumentar la velocidad del fluido y la caída de presión. Por lo tanto, cambiar de Schedule 40 a Schedule 160 no debe considerarse una simple mejora de material; también se debe verificar el diseño hidráulico.


Peso de la tubería: Schedule 40 frente a Schedule 160
El Schedule 160 utiliza considerablemente más acero que el Schedule 40.
Algunos ejemplos seleccionados, basados en datos estándar de dimensiones y peso, incluyen:

NPS	Sch 40 Weight	Sch 160 Weight	Approx. Increase
1/2	0.85 lb/ft	1.31 lb/ft	54%
1	1.68 lb/ft	2.84 lb/ft	69%
2	3.65 lb/ft	7.46 lb/ft	104%
3	7.58 lb/ft	14.32 lb/ft	89%
4	10.79 lb/ft	22.51 lb/ft	109%
6	18.97 lb/ft	45.35 lb/ft	139%
8	28.55 lb/ft	74.69 lb/ft	162%
10	40.48 lb/ft	115.64 lb/ft	186%
12	53.53 lb/ft	160.27 lb/ft	199%

Clasificación de presión: Schedule 40 frente a Schedule 160
Una de las confusiones más comunes es considerar el número de *schedule* como una clasificación de presión fija; no lo es. El *Schedule* 160 indica un espesor de pared estandarizado mayor. La presión admisible real depende de variables de ingeniería adicionales.
Entre los factores importantes se incluyen:

Factor	Why It Matters
Pipe size	Wall thickness changes with NPS
Material grade	Different grades have different allowable stresses
Design temperature	Allowable stress can change with temperature
Design pressure	Determines required wall thickness
Corrosion allowance	Additional thickness may be required
Manufacturing method	Seamless and welded products may have different requirements
Joint efficiency	Welded construction may require design consideration
Design code	ASME B31.1, B31.3 and other codes establish design requirements

Por esta razón, no existe una respuesta única a la pregunta: «¿Qué presión puede soportar una tubería Schedule 160?».
A una tubería de acero al carbono Schedule 160, por ejemplo, no se le puede asignar un valor universal de PSI sin conocer el grado de la tubería, el NPS, la temperatura, el código de diseño y otros parámetros de diseño.
La norma ASME B36.10M establece información dimensional, mientras que los códigos de diseño de tuberías, como ASME B31.3, abordan los requisitos de diseño para tuberías de proceso.

¿Tiene el Schedule 160 siempre una clasificación de presión superior a la del Schedule 40?
Para un mismo tamaño de tubería, material y condiciones de diseño pertinentes, un mayor espesor de pared generalmente proporciona una mayor capacidad de presión.
Sin embargo, afirmar que "Schedule 160 equivale a una clasificación de presión específica" no es técnicamente correcto.
El enfoque adecuado consiste en calcular o verificar la presión admisible según la norma de diseño aplicable.

Aplicaciones: Schedule 40 frente a Schedule 160
El Schedule 40 se elige habitualmente cuando el espesor de pared requerido cumple con las exigencias del sistema en cuanto a presión, temperatura, solicitaciones mecánicas y corrosión.
Tuberías de agua y servicios auxiliares
Tuberías industriales de uso general
Sistemas de climatización (HVAC)
Sistemas de aire comprimido
Servicios de presión baja a moderada
Tuberías de proceso general


Schedule 160
Tuberías de proceso de alta presión
Conexiones de calderas y vapor
Sistemas hidráulicos de alta presión
Servicios de gas a alta presión
Sistemas de refinería y petroquímica
Conexiones de proceso cortas de alta presión
Servicios con condiciones severas de esfuerzo mecánico o erosión


Schedule 40 frente a Schedule 160 en tuberías de acero inoxidable
Existe una distinción normativa importante para el acero inoxidable. La norma ASME B36.10M abarca las tuberías de acero forjado (soldadas y sin costura), mientras que la ASME B36.19M cubre las tuberías de acero inoxidable. El acero inoxidable utiliza designaciones de *schedule* como: 5S, 10S, 40S y 80S.
El sufijo "S" es relevante.
Una tubería de acero inoxidable NPS 2 tiene:
Espesor de pared 40S = aproximadamente 3,91 mm
Espesor de pared 80S = aproximadamente 5,54 mm
Estas dimensiones se basan en la norma ASME B36.19M.
Por lo tanto, al especificar tuberías de acero inoxidable, no asuma que la designación Schedule 40 o Schedule 160 del acero al carbono puede aplicarse directamente sin consultar la norma de materiales correspondiente.


Conclusión
La diferencia entre el Schedule 40 y el Schedule 160 radica principalmente en el espesor de pared, el peso, el diámetro interior, la capacidad de presión y el coste. El Schedule 40 ofrece una solución práctica para muchas aplicaciones generales de tuberías. El Schedule 160 es una opción de pared gruesa para sistemas que requieren un espesor considerablemente mayor. Al elegir entre ambos, no se base únicamente en el número de *schedule*. Considere el NPS, el material, la presión, la temperatura, la sobreespesor por corrosión, los requisitos de caudal, el código de diseño y las especificaciones del proyecto. Para tuberías industriales, la opción más segura y económica es el *schedule* que cumple con los requisitos de diseño calculados sin un espesor de pared innecesario.
