Brida para soldadura de encastre (Socket Weld) frente a brida deslizante (Slip-On) (Comparativa según ASTM A182)

Elegir entre una brida para soldadura de encastre (*socket weld* o SW) y una brida deslizante (*slip-on* o SO) es una de las decisiones más habituales en el diseño de tuberías industriales. Aunque ambos tipos de bridas están disponibles en materiales forjados ASTM A182 y cumplen con las mismas normas dimensionales (como ASME B16.5), han sido diseñadas para condiciones de servicio diferentes, por lo que no son opciones intercambiables.

La diferencia principal radica en la forma en que la tubería se conecta a la brida. La brida para soldadura de encastre aloja el tubo dentro de un encastre mecanizado con precisión antes de la soldadura, mientras que la brida deslizante se coloca sobre el exterior del tubo y se suelda por ambos lados. Esta diferencia estructural influye no solo en la capacidad de soportar presión, sino también en la eficiencia de fabricación, la resistencia a la fatiga, los requisitos de inspección y la fiabilidad a largo plazo.

Una de las mayores diferencias entre las bridas para soldadura de encastre y las deslizantes es su rango de tamaños habitual.
Las bridas para soldadura de encastre se utilizan principalmente en tuberías de pequeño diámetro, comúnmente desde NPS 1/2" hasta NPS 2". Su diseño compacto las hace ideales para líneas de instrumentación, sistemas hidráulicos y tuberías de proceso de pequeño tamaño donde el espacio y la alineación son factores importantes.
Las bridas deslizantes son más comunes en tuberías de diámetro mediano y grande, ya que su diseño sencillo hace que la fabricación y la instalación resulten más económicas. Se utilizan ampliamente en sistemas de servicios auxiliares, líneas de agua de refrigeración y tuberías industriales en general.

Materiales ASTM A182 disponibles para ambos tipos de bridas

Tanto las bridas para soldadura de encastre como las deslizantes pueden fabricarse a partir de una amplia gama de grados de acero inoxidable y acero aleado forjados según la norma ASTM A182.

ASTM A182 Grade	Material Type	Typical Applications
F304	Stainless Steel	General industrial service
F304L	Low Carbon Stainless	Welding applications
F316	Stainless Steel	Marine & chemical service
F316L	Low Carbon Stainless	Corrosive environments
F11	Chrome-Moly Alloy Steel	High-temperature piping
F22	Chrome-Moly Alloy Steel	Power plants
F91	Advanced Alloy Steel	Superheated steam
F51	Duplex Stainless Steel	Offshore & seawater
F53	Super Duplex	Severe corrosion environments

Muchas personas creen erróneamente que la norma ASTM A182 determina la clasificación de presión de una brida; en realidad, esta norma regula el material, no las dimensiones.
La norma ASTM A182/A182M abarca bridas para tuberías, accesorios y válvulas de acero aleado y acero inoxidable (forjados o laminados) destinados a servicios a presión y alta temperatura, con pesos por componente que generalmente no superan las 10.000 libras (4.540 kg).
Entre los grados comunes se incluyen los aceros inoxidables austeníticos (F304/F316/L), los aceros dúplex (F51/F53/F55) y las aleaciones de cromo-molibdeno (F11/F22/F91); la elección depende de los requisitos de resistencia, temperatura y resistencia a la corrosión, más que del tipo de brida (ya sea SW —*Socket Weld* o soldadura por encastre— o SO —*Slip-On* o deslizante—).
Las dimensiones y las clasificaciones de presión-temperatura se determinan mediante la norma ASME B16.5 (que cubre tamaños de NPS 1/2 a 24 y clases de presión 150 a 2500); por lo tanto, "A182 F316 Class 300 RF SO/SW" constituye una designación completa de brida.
La norma ASTM A182 especifica el material utilizado, mientras que la ASME B16.5 establece las dimensiones y la clasificación de presión.

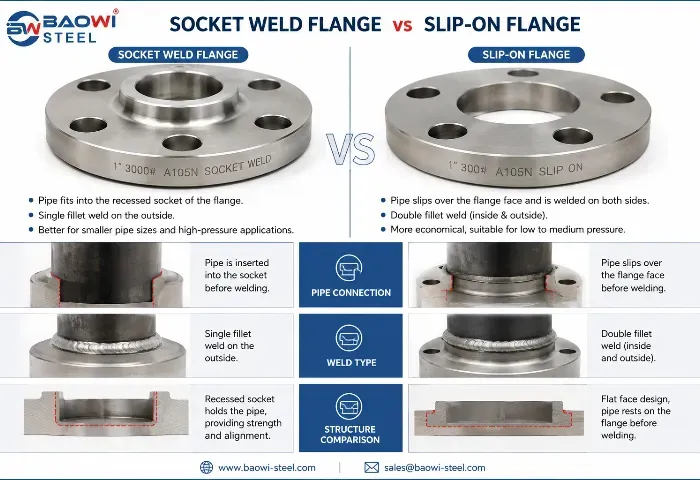

Comprensión de la diferencia de diseño
Aunque las bridas de soldadura por encastre (*socket weld*) y las deslizantes (*slip-on*) pueden parecer similares externamente, su geometría interna es fundamentalmente distinta. Esta diferencia determina cómo se transfieren las cargas de la tubería a la brida e influye tanto en la calidad de la fabricación como en el rendimiento del servicio a largo plazo.

Diseño de brida de soldadura por encastre (*Socket Weld*)
Una brida de soldadura por encastre cuenta con un escalón o tope interno dentro de su abertura. Durante el montaje, la tubería se inserta en este alojamiento hasta alcanzar el tope interno y luego se retira ligeramente para permitir la expansión térmica antes de realizar la soldadura en el exterior.

Diseño de brida deslizante (*Slip-On*)
Una brida deslizante tiene un diámetro interior ligeramente mayor que el diámetro exterior de la tubería, lo que permite que la brida se deslice libremente hasta su posición antes de la soldadura.
A diferencia de las bridas de soldadura por encastre, el posicionamiento de la tubería depende totalmente del fabricante antes de iniciar la soldadura. Una vez alineada, se aplican soldaduras en ángulo tanto en la superficie interior como en la exterior para asegurar la conexión. Brida para soldadura de encastre (Socket Weld) frente a brida deslizante (Slip-On): comportamiento bajo presión
Aunque tanto las bridas para soldadura de encastre como las deslizantes pueden fabricarse con materiales ASTM A182 y suministrarse en las mismas clases de presión ASME B16.5, por lo general no se eligen para las mismas condiciones de operación.
La brida para soldadura de encastre suele preferirse para tuberías de pequeño diámetro y mayor presión, ya que su alojamiento rebajado permite un posicionamiento preciso del tubo y una unión soldada compacta.
La brida deslizante se utiliza más comúnmente en sistemas de baja a media presión, donde la facilidad de instalación y los menores costes de fabricación priman sobre la resistencia máxima de la unión.
La diferencia clave radica en el comportamiento de la unión soldada ante las cargas de servicio. La brida para soldadura de encastre ofrece un mejor soporte y alineación de la tubería, lo que ayuda a mantener la estabilidad de la unión en aplicaciones de pequeño diámetro y mayor presión. La brida deslizante depende de dos soldaduras en ángulo para transmitir las cargas, lo que la hace adecuada para condiciones de operación estables, pero generalmente menos resistente a las vibraciones, los ciclos térmicos y las fluctuaciones de presión repetidas.

Parameter	Socket Weld (SW) Flange	Slip-On (SO) Flange
Typical Pressure Class	Class 300–600	Class 150–300
Pressure Capability	Higher pressure service	Low to medium pressure
Static Strength	≈70% of Weld Neck strength	≈67% of Weld Neck strength
Fatigue Strength	≈150% of SO flange	Baseline (100%)
Leakage Resistance	Higher	Moderate
Best Service	High-pressure, vibration, thermal cycling	Utility and general process piping

Brida de soldadura por encastre (Socket Weld) frente a brida deslizante (Slip-On): una comparación técnica detallada
1. Método de soldadura y eficiencia de fabricación
Aunque ambos tipos de bridas utilizan soldaduras en ángulo, los procedimientos de soldadura son bastante diferentes.
La brida de soldadura por encastre requiere una única soldadura en ángulo externa después de insertar el tubo en el alojamiento (encastre). Durante el montaje, suele dejarse una pequeña holgura de expansión entre el extremo del tubo y el fondo del alojamiento para absorber la dilatación térmica durante el servicio. Un control adecuado de esta holgura es esencial para evitar tensiones térmicas excesivas en la unión.
Por el contrario, la brida deslizante requiere dos soldaduras en ángulo: una en el exterior y otra en el interior de la brida. Si bien el proceso de ajuste suele ser sencillo, la soldadura adicional incrementa el tiempo de fabricación, el consumo de materiales de aporte y las tareas de inspección.

2. Resistencia a la fatiga y comportamiento ante vibraciones
La presión estática es solo uno de los factores que afectan a la fiabilidad de las bridas. En muchas plantas industriales, los sistemas de tuberías experimentan dilataciones térmicas repetidas, fluctuaciones de presión, vibraciones de equipos y cargas cíclicas a lo largo de su vida útil.
En estas condiciones, el comportamiento frente a la fatiga cobra especial importancia.
Las bridas de soldadura por encastre suelen ofrecer una mejor resistencia a la fatiga que las deslizantes en tuberías de pequeño diámetro, ya que el alojamiento ayuda a mantener la alineación concéntrica y crea una unión más estable durante la fabricación.
Las bridas deslizantes funcionan bien en sistemas que operan en condiciones relativamente estables, pero pueden experimentar una mayor concentración de tensiones si la alineación o la calidad de la soldadura no son uniformes.

3. Características del flujo
La alteración del flujo interno es otro aspecto a considerar al seleccionar una brida.
Dado que el tubo se aloja en el interior de la brida de soldadura por encastre, el paso interno permanece relativamente liso tras la soldadura. Esto ayuda a minimizar la turbulencia y la pérdida de carga en muchos sistemas de tuberías de pequeño diámetro.
Las bridas deslizantes pueden generar un ligero sobreespesor interno de soldadura, dependiendo de las prácticas de fabricación. En sistemas de distribución de agua o servicios auxiliares, el efecto sobre el flujo suele ser despreciable. Sin embargo, en sistemas que transportan fluidos de alta pureza o donde se controla estrictamente la caída de presión, los ingenieros suelen buscar minimizar las irregularidades internas.
Para sistemas de proceso que requieren una limpieza extrema, a menudo se prefieren las conexiones soldadas a tope (butt-weld), ya que ofrecen la trayectoria de flujo interno más uniforme.

4. Inspección y mantenimiento
La facilidad de inspección suele pasarse por alto en la fase de diseño, pero cobra importancia a lo largo de la vida operativa de la planta.
Las bridas de soldadura por encastre presentan una única soldadura externa, lo que hace que la inspección visual sea relativamente sencilla. No obstante, al quedar el tubo insertado en el alojamiento, la zona de la raíz no puede examinarse directamente tras la soldadura. Las bridas deslizantes (*slip-on*) presentan dos soldaduras en ángulo accesibles que pueden inspeccionarse visualmente; no obstante, la mayor longitud de soldadura también genera más puntos donde podrían surgir defectos.

5. Comparación de costes
Por lo general, las bridas deslizantes son más económicas, ya que requieren menos material y su fabricación es más sencilla. Las bridas para soldadura de encastre (*socket weld*) tienen un coste mayor, pero su conexión, más robusta y fiable, puede ofrecer una mejor relación coste-beneficio a largo plazo en sistemas de tuberías de alta presión.
Coste de instalación: Las bridas deslizantes requieren dos soldaduras, pero son más fáciles de alinear durante la instalación. Las bridas para soldadura de encastre solo necesitan una soldadura, aunque exigen una colocación más precisa de la tubería antes de realizarla.

6. Diferencias en la instalación
Las bridas para soldadura de encastre (SW) emplean un diseño de encaje fijado mediante una única soldadura en ángulo; esto proporciona una gran precisión en la instalación y una trayectoria de flujo interno más uniforme, lo que las hace idóneas para sistemas de alta presión y tuberías de pequeño diámetro. Las bridas deslizantes (SO) se fijan mediante soldaduras en ángulo tanto interiores como exteriores, ofreciendo flexibilidad de instalación y costes reducidos, además de ser adecuadas para una gama más amplia de tamaños de tubería.

Cabe destacar que la instalación SW requiere dejar una holgura de aproximadamente 1,6 mm (1/16") en el extremo de la tubería, mientras que la instalación SO exige un control riguroso de la proyección del tubo y de las dimensiones de la soldadura en ángulo; no hacerlo puede comprometer la fiabilidad de la conexión, incluso al utilizar materiales ASTM A182.

Comparación rápida: Brida para soldadura de encastre (*Socket Weld*) frente a brida deslizante (*Slip-On*)
Antes de profundizar en los detalles técnicos, la siguiente tabla resume las diferencias más importantes.

Feature	Socket Weld Flange	Slip-On Flange
Pipe Connection	Pipe inserted into machined socket	Flange slides over pipe
Weld Configuration	One external fillet weld	Internal and external fillet welds
Typical Pipe Size	Usually NPS 1/2"–2"	NPS 1/2" to 24" and larger
Typical Service	Small-bore, higher-pressure piping	Low to medium pressure utility piping
Installation	Accurate positioning before welding	Simple fit-up and alignment
Welding Time	Less weld length	More welding required
Fatigue Resistance	Better for cyclic small-bore service	Suitable for stable operating conditions
Inspection Accessibility	Easier external weld inspection	Two welds require additional inspection
Relative Cost	Higher machining cost	Lower manufacturing cost

Preguntas frecuentes
¿Es una brida de soldadura por encastre (*socket weld*) más resistente que una brida deslizante (*slip-on*)?
Para muchas aplicaciones de tuberías de pequeño diámetro y mayor presión, las bridas de soldadura por encastre generalmente ofrecen una conexión más robusta y un mejor comportamiento ante la fatiga que las bridas deslizantes. Sin embargo, la presión admisible depende de la clase de la brida, el grado del material y el código de diseño, más que únicamente del tipo de brida.

¿Por qué las bridas de soldadura por encastre suelen limitarse a un tamaño nominal de tubería (NPS) de 2 pulgadas?
A medida que aumenta el diámetro de la tubería, la soldadura resulta menos práctica, se incrementan las tensiones térmicas y las conexiones soldadas a tope (*butt-weld*) se vuelven más económicas y fáciles de inspeccionar. Por esta razón, las bridas de soldadura por encastre se utilizan principalmente en tuberías de hasta NPS 2.

¿Se pueden utilizar bridas deslizantes en sistemas de alta presión?
Pueden fabricarse para clases de presión más elevadas; no obstante, muchas especificaciones de tuberías reservan las bridas deslizantes para servicios de baja a media presión debido a su configuración de soldadura y a su menor resistencia a la fatiga en comparación con las bridas con cuello para soldar (*weld neck*).

¿Qué brida es más fácil de instalar?
Las bridas deslizantes generalmente requieren una alineación menos precisa durante el montaje, lo que facilita la instalación. Las bridas de soldadura por encastre ofrecen un posicionamiento más consistente, pero requieren un control cuidadoso de la holgura en el encastre antes de realizar la soldadura.

Conclusión
Tanto las bridas de soldadura por encastre como las deslizantes presentan ventajas particulares, y ninguna debe considerarse un sustituto universal de la otra. Las bridas de soldadura por encastre se eligen comúnmente para tuberías de pequeño diámetro y mayor presión, donde la alineación precisa y la construcción compacta son factores importantes. Las bridas deslizantes siguen siendo una opción práctica y económica para sistemas de servicios auxiliares de mayor diámetro que operan en condiciones relativamente estables.
