Bridas para soldadura de encaje: tipos, clasificaciones de presión y dimensiones.

1. ¿Qué es una soldadura por encastre (socket weld)?

La soldadura por encastre es un tipo de conexión de tuberías en la que el tubo se inserta en un alojamiento o encastre rebajado de un accesorio, brida o válvula, y luego se une mediante una soldadura en ángulo (filete) externa. A diferencia de la soldadura a tope, el tubo no requiere un extremo biselado, lo que agiliza la instalación y facilita la alineación.
Las soldaduras por encastre proporcionan una unión robusta y resistente a fugas, siendo muy utilizadas en sistemas de tuberías de alta presión y pequeño diámetro.
La soldadura por encastre se emplea comúnmente con:
Bridas para soldadura por encastre
Codos para soldadura por encastre
Tes para soldadura por encastre
Manguitos (acoplamientos) para soldadura por encastre
Uniones desmontables para soldadura por encastre
Tapones para soldadura por encastre
Accesorios de derivación (olets) para soldadura por encastre
Estos productos se conocen colectivamente como accesorios para soldadura por encastre y suelen fabricarse conforme a las normas ASME B16.11 o ASME B16.5, según el tipo de componente.
Consejo de ingeniería: La soldadura por encastre se utiliza habitualmente para tuberías de hasta NPS 2 (DN50). Para tamaños de tubería mayores, la soldadura a tope suele ser la mejor opción, ya que proporciona una soldadura de penetración completa más resistente.

2. ¿Qué es una brida para soldadura por encastre?
Cuando los ingenieros especifican una brida para un sistema de tuberías de alta presión y pequeño diámetro, las bridas para soldadura por encastre suelen ser una de las primeras opciones. Combinan la resistencia a fugas de una unión soldada con un proceso de instalación más sencillo que el de las bridas para soldadura a tope, lo que las hace muy utilizadas en los sectores de petróleo y gas, petroquímica, generación de energía, sistemas hidráulicos y plantas de proceso.
Una brida para soldadura por encastre (brida SW) es una brida forjada con un alojamiento rebajado diseñado para recibir el extremo de un tubo. Durante la instalación, el tubo se inserta en el alojamiento hasta alcanzar una pequeña holgura de expansión, típicamente de 1,6 mm (1/16 de pulgada) respecto al fondo. A continuación, se aplica una soldadura en ángulo alrededor del exterior del tubo, creando una conexión permanente y de alta resistencia capaz de soportar condiciones operativas exigentes.
Las bridas para soldadura por encastre se utilizan normalmente para tuberías de hasta NPS 2 (DN 50). Para diámetros mayores, generalmente se prefieren las bridas para soldadura a tope, ya que permiten realizar soldaduras de penetración completa y son más fáciles de inspeccionar.

3. ¿Cómo funciona una brida para soldadura por encastre?
La resistencia de una brida para soldadura por encastre deriva tanto de su diseño mecánico como de su método de soldadura. En lugar de colocar el tubo a tope directamente contra la cara de la brida, este se inserta en el alojamiento mecanizado hasta alcanzar un tope controlado. Antes de soldar, los fabricantes experimentados retiran intencionadamente el tubo una pequeña distancia para dejar una holgura de expansión de aproximadamente 1,6 mm (1/16 de pulgada) entre el extremo del tubo y el fondo del alojamiento.
Esta pequeña holgura desempeña un papel fundamental durante la soldadura. Al aplicar calor, el tubo se expande. Sin el espacio suficiente, la dilatación térmica puede empujar el tubo contra el alojamiento, generando tensiones residuales que podrían provocar grietas o fatiga prematura durante la operación.
Una vez establecida la holgura correcta, se deposita un cordón de soldadura en ángulo continuo alrededor de la circunferencia exterior del tubo, fijándolo permanentemente a la brida.
La secuencia de instalación es sencilla:
Insertar el tubo en el alojamiento de la brida.
Retirar el tubo aproximadamente 1,6 mm (1/16 de pulgada) para crear la holgura de expansión.
Verificar la alineación y realizar puntos de soldadura (punteado) si es necesario.
Completar la soldadura en ángulo exterior.
Inspeccionar la soldadura según las especificaciones del proyecto.
En comparación con las conexiones roscadas, este diseño ofrece una resistencia a fugas significativamente mayor, ya que no existen superficies de sellado roscadas que puedan aflojarse debido a vibraciones o ciclos térmicos repetidos.

4. Bridas para soldadura de encastre (Socket Weld) ASTM A182
Aunque el diseño de la brida se rige por la norma ASME B16.5, el material suele especificarse según la norma ASTM A182, el estándar industrial que cubre bridas, accesorios, válvulas y componentes relacionados de acero aleado y acero inoxidable (forjados o laminados) destinados a servicios de alta temperatura.
La selección del grado ASTM A182 correcto es tan importante como la elección de la clase de presión adecuada. El material determina la resistencia a la corrosión, la capacidad térmica, la soldabilidad y la vida útil a largo plazo.

Los grados más utilizados incluyen:

ASTM Grade	Material	Typical Applications
ASTM A182 F304	Austenitic stainless steel	Food processing, water treatment, general chemical service
ASTM A182 F316	Molybdenum-bearing stainless steel	Marine environments, offshore platforms, chemical processing
ASTM A182 F304L	Low-carbon stainless steel	Projects requiring extensive welding
ASTM A182 F316L	Enhanced corrosion resistance	Pharmaceutical, desalination, aggressive chemical media
ASTM A182 F11	Chromium-molybdenum alloy steel	High-temperature steam lines, power plants
ASTM A182 F22	Alloy steel	Refineries, boilers, high-pressure process piping
ASTM A182 F51	Duplex stainless steel	Offshore, seawater, chloride-rich environments

Para aplicaciones que no requieren acero inoxidable, el acero al carbono forjado ASTM A105 sigue siendo el material más utilizado en tuberías industriales de uso general que operan a temperatura ambiente o a temperaturas moderadamente elevadas. Cuando se requiere tenacidad a bajas temperaturas, a menudo se elige en su lugar el ASTM A350 LF2.

5. Tipos de bridas para soldadura por encastre (Socket Weld)
Aunque el método de soldadura es el mismo, las bridas para soldadura por encastre se fabrican con diferentes diseños de cara para adaptarse a diversos requisitos de sellado.
Los tipos más comunes incluyen:
Brida para soldadura por encastre con cara resaltada (RF): La opción estándar para la mayoría de los sistemas de tuberías industriales; ofrece una compresión fiable de la junta y un buen rendimiento de sellado.
Brida para soldadura por encastre con cara plana (FF): Se utiliza habitualmente con equipos de fundición de hierro o en sistemas de baja presión donde se prefieren juntas de cara completa.
Brida para soldadura por encastre con junta de anillo (RTJ): Diseñada para servicios de presión y temperatura extremas; utiliza una junta metálica de anillo mecanizada con precisión para lograr un sellado superior en aplicaciones críticas.
Brida de reducción para soldadura por encastre: Permite conectar tuberías de diferentes tamaños manteniendo una conexión final de soldadura por encastre, lo que ayuda a simplificar diseños de tuberías compactos.
Brida de orificio para soldadura por encastre: Se utiliza junto con placas de orificio para la medición precisa del caudal en sistemas de instrumentación y control de procesos.
Diferentes tipos de bridas pueden compartir la misma clase de presión y especificación de material, pero seleccionar el diseño de cara correcto es igualmente importante para lograr un sellado fiable bajo las condiciones reales de operación.

6. Clasificaciones de presión de las bridas para soldadura por encastre
Una de las ideas erróneas más comunes es pensar que una brida para soldadura por encastre tiene una capacidad de presión fija. En realidad, la presión de trabajo admisible depende de la clase de presión, el grado del material, la temperatura de operación y las dimensiones de la brida definidas por la norma ASME B16.5.
Las bridas para soldadura por encastre están disponibles en seis clases de presión estándar:

Pressure Class	Typical Service	Common Applications
Class 150	Low-pressure service	Water, HVAC, utility piping
Class 300	Medium-pressure service	General process piping
Class 600	High-pressure service	Steam systems, refineries, chemical plants
Class 900	Severe operating conditions	High-pressure process lines
Class 1500	Very high-pressure service	Power generation, offshore production
Class 2500	Extreme pressure and temperature	Critical process and high-energy piping

Por lo general, las clases de presión más altas presentan cubos de brida más gruesos, pernos de mayor tamaño y una resistencia mecánica superior. Sin embargo, una clase superior no implica automáticamente una presión admisible más alta en todas las condiciones. A medida que aumenta la temperatura de operación, la capacidad de presión de cualquier brida disminuye, de acuerdo con las tablas de presión-temperatura de la norma ASME B16.5.

7. Dimensiones de las bridas para soldadura por encastre (socket weld)

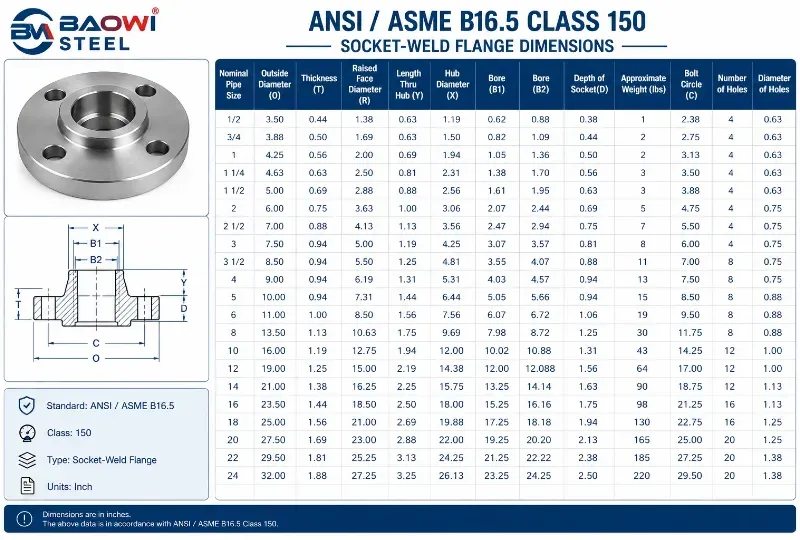

Las dimensiones de las bridas para soldadura por encastre están normalizadas por la norma ASME B16.5, lo que garantiza la intercambiabilidad entre fabricantes de todo el mundo.
Al consultar una tabla de dimensiones, los parámetros más importantes incluyen:
Tamaño nominal de la tubería (NPS)
Diámetro exterior (OD)
Espesor de la brida
Diámetro del alojamiento (encastre)
Diámetro del cubo
Altura de la cara resaltada (raised face)
Diámetro del círculo de pernos (BCD)
Número y diámetro de los orificios para pernos
Dado que el alojamiento de la brida se mecaniza para ajustarse al diámetro exterior de la tubería, seleccionar el espesor de pared (schedule) correcto de la tubería es igualmente importante. Una discrepancia entre el alojamiento de la brida y el diámetro exterior de la tubería puede afectar la calidad del ajuste y el desempeño de la soldadura.
Para proyectos que no se rigen por las normas ASME, las bridas para soldadura por encastre también pueden fabricarse conforme a las especificaciones DIN, EN, JIS o GOST, según los requisitos regionales del proyecto.

8. Brida para soldadura de encastre (Socket Weld) frente a brida deslizante (Slip-On)
Aunque ambos tipos de bridas se utilizan habitualmente en tuberías industriales, están diseñados para condiciones de operación diferentes.

Feature	Socket Weld Flange	Slip-On Flange
Typical Pipe Size	Up to NPS 2	All pipe sizes
Pipe Positioning	Pipe inserted into socket	Pipe slides through flange
Welding Method	Single external fillet weld	Internal and external fillet welds
Pressure Capability	Higher	Moderate
Alignment	Excellent	Good
Installation Cost	Slightly higher	Lower
Leak Resistance	Better	Good

9. Ventajas y limitaciones de las bridas para soldadura por encastre (socket weld)
Al igual que cualquier conexión de tubería, las bridas para soldadura por encastre ofrecen ventajas significativas, pero también presentan límites de aplicación que deben considerarse durante el diseño del sistema.
Ventajas
Excelente estanqueidad para servicios de alta presión.
Alineación sencilla de la tubería gracias al encastre mecanizado.
No requieren biselado en el extremo del tubo, lo que reduce el tiempo de fabricación.
Alta resistencia a la vibración y a las cargas de presión cíclicas.
Diseño compacto adecuado para espacios de instalación reducidos.
Menor coste de preparación para la soldadura en comparación con las bridas para soldadura a tope en tuberías de pequeño diámetro.
Limitaciones
Generalmente limitadas a tamaños de NPS 2 o inferiores.
La raíz de la soldadura interna no puede inspeccionarse completamente mediante radiografía.
La holgura del encastre puede crear una rendija donde se desarrolle corrosión en entornos agresivos.
No recomendadas para servicios higiénicos, farmacéuticos o de transporte de lodos (slurry) donde se requiera una limpieza interna total.
La calidad de la instalación depende de mantener la holgura de expansión correcta antes de soldar.

Preguntas frecuentes
¿Para qué tamaños de tubería se utilizan las bridas para soldadura por encastre?
Estas bridas se utilizan habitualmente en tuberías desde NPS 1/2 hasta NPS 2, ofreciendo una excelente alineación y resistencia a fugas.

¿Por qué se requiere una holgura de expansión de 1,6 mm (1/16 de pulgada)?
Esta holgura permite que la tubería se expanda durante la soldadura, reduciendo las tensiones residuales y ayudando a prevenir grietas en la soldadura durante el servicio a largo plazo.

¿Son más resistentes las bridas para soldadura por encastre que las bridas deslizantes (slip-on)?
Para tuberías de pequeño diámetro y alta presión, las bridas para soldadura por encastre suelen ofrecer una mejor integridad de la unión y mayor resistencia a la vibración que las bridas deslizantes.

¿Se pueden utilizar bridas para soldadura por encastre en servicios de vapor?
Sí. Se utilizan ampliamente en sistemas de vapor siempre que se seleccione la clase de presión y el grado de material adecuados.

¿Por qué elegir Baowi Steel para bridas de soldadura por encastre?
Baowi Steel suministra bridas para soldadura por encastre según la norma ASME B16.5, fabricadas en materiales como ASTM A105, acero inoxidable ASTM A182, acero dúplex y acero aleado. Ofrecemos bridas de clases 150 a 2500 con certificación EN 10204 3.1, inspección por terceros y entrega a nivel mundial para proyectos de tuberías industriales.
