شفات اللحام بالمقبس: الأنواع، وتصنيفات الضغط، والأبعاد

1. ما هو اللحام بالمقبس (Socket Weld)؟
اللحام بالمقبس هو أسلوب لتوصيل الأنابيب يتم فيه إدخال الأنبوب داخل تجويف (مقبس) في قطعة توصيل أو شفة (Flange) أو صمام، ثم يُثبَّت الوصل بلحام زاوي (Fillet weld) خارجي. وعلى عكس اللحام التناكبي (Butt welding)، لا يتطلب هذا النوع شطف طرف الأنبوب، مما يجعل عملية التركيب أسرع والمحاذاة أسهل.
توفر وصلات اللحام بالمقبس متانة عالية ومقاومة للتسرب، وتُستخدم على نطاق واسع في أنظمة الأنابيب ذات الضغط العالي والأقطار الصغيرة.
يُستخدم اللحام بالمقبس عادةً مع المكونات التالية:
شفات اللحام بالمقبس
أكواع اللحام بالمقبس
وصلات "T" (تي) للحام بالمقبس
وصلات الربط (Couplings) للحام بالمقبس
وصلات التفكيك والربط (Unions) للحام بالمقبس
أغطية النهايات (Caps) للحام بالمقبس
وصلات التفريع (Outlet fittings) للحام بالمقبس
تُعرف هذه المنتجات مجتمعة باسم "وصلات اللحام بالمقبس"، وعادةً ما تُصنَّع وفقاً للمواصفات القياسية ASME B16.11 أو ASME B16.5، حسب نوع المكون.
نصيحة هندسية: يُستخدم اللحام بالمقبس عادةً للأنابيب التي يصل حجمها الاسمي إلى NPS 2 (أو DN50). أما بالنسبة للأحجام الأكبر، فيُعد اللحام التناكبي الخيار الأفضل عادةً؛ لأنه يوفر لحاماً أقوى يتميز باختراق كامل (Full-penetration weld) لمعدن الأنبوب.


2. ما هي شفة اللحام بالمقبس (Socket Weld Flange)؟
عندما يحدد المهندسون نوع الشفة المناسب لنظام أنابيب ذي ضغط عالٍ وقطر صغير، غالباً ما تكون شفات اللحام بالمقبس من الخيارات الأولى. فهي تجمع بين ميزة مقاومة التسرب (التي يوفرها اللحام) وسهولة التركيب (مقارنة بشفات اللحام التناكبي)، مما يجعلها شائعة الاستخدام في قطاعات النفط والغاز، والبتروكيماويات، وتوليد الطاقة، والأنظمة الهيدروليكية، ومحطات العمليات الصناعية.
شفة اللحام بالمقبس (SW Flange) هي شفة مُشكَّلة بالطرق (Forged flange) تحتوي على تجويف داخلي (مقبس) لاستيعاب طرف الأنبوب. وأثناء التركيب، يُدخل الأنبوب في التجويف حتى يصل إلى مسافة تمدد صغيرة -تبلغ عادةً 1.6 مم (1/16 بوصة)- عن القاع. بعد ذلك، يُجرى لحام زاوي حول السطح الخارجي للأنبوب، مما يخلق وصلة دائمة وعالية المتانة قادرة على تحمل ظروف التشغيل الشاقة.
تُستخدم شفات اللحام بالمقبس عادةً للأنابيب التي يصل حجمها الاسمي إلى NPS 2 (أو DN 50). أما بالنسبة للأقطار الأكبر، فيُفضل عموماً استخدام شفات اللحام التناكبي؛ لأنها توفر لحاماً باختراق كامل وتسهل عمليات الفحص والاختبار.

3. كيف تعمل شفة اللحام بالمقبس؟
تستمد شفة اللحام بالمقبس قوتها من عاملين أساسيين: تصميمها الميكانيكي وطريقة اللحام المستخدمة فيها. بدلاً من وضع طرف الأنبوب ملاصقاً تماماً لوجه الشفة (الشفة)، يتم إدخال الأنبوب في التجويف المُشغَّل آلياً (socket) حتى يصل إلى نقطة توقف محددة. وقبل البدء في اللحام، يقوم الفنيون ذوو الخبرة بسحب الأنبوب للخلف قليلاً بشكل متعمد لترك فجوة تمدد تبلغ حوالي 1.6 مم (1/16 بوصة) بين نهاية الأنبوب وقاع التجويف.
تلعب هذه الفجوة الصغيرة دوراً حاسماً أثناء عملية اللحام؛ فعند تسليط الحرارة، يتمدد الأنبوب. وفي حال عدم وجود خلوص كافٍ، قد يؤدي التمدد الحراري إلى دفع الأنبوب بقوة نحو جدار التجويف، مما يولد إجهادات متبقية قد تتسبب في حدوث تشققات أو فشل ناتج عن الإجهاد المعدني (الكلل) المبكر أثناء التشغيل.
بمجرد ضبط الفجوة بشكل صحيح، يتم إجراء لحام زاوي (fillet weld) مستمر حول المحيط الخارجي للأنبوب لتثبيته بشكل دائم في الشفة.
تتسم خطوات التركيب بالبساطة والوضوح:
إدخال الأنبوب في تجويف الشفة.
سحب الأنبوب للخلف مسافة 1.6 مم (1/16 بوصة) تقريباً لتكوين فجوة التمدد.
التحقق من المحاذاة وإجراء لحام تثبيت مؤقت (tack weld) إذا لزم الأمر.
إتمام عملية اللحام الزاوي الخارجي.
فحص اللحام وفقاً لمواصفات المشروع.
مقارنةً بالوصلات الملولبة، يوفر هذا التصميم مقاومة أفضل بكثير للتسرب؛ نظراً لعدم وجود أسطح إحكام ملولبة قد ترتخي نتيجة الاهتزازات أو الدورات الحرارية المتكررة.

4. شفات اللحام بالتجويف (Socket Weld Flanges) وفقاً للمواصفة ASTM A182
على الرغم من أن تصميم الشفة يخضع لمعيار ASME B16.5، إلا أن المادة المستخدمة غالباً ما تُحدد وفقاً للمواصفة ASTM A182؛ وهي المعيار الصناعي الذي يغطي الشفات والوصلات والصمامات والمكونات ذات الصلة المصنوعة من الفولاذ السبائكي أو الفولاذ المقاوم للصدأ (سواء كانت مطروقة أو مدرفلة) والمخصصة للعمل في درجات حرارة عالية.
إن اختيار الدرجة (grade) الصحيحة وفقاً للمواصفة ASTM A182 لا يقل أهمية عن اختيار فئة الضغط المناسبة؛ فالمادة هي التي تحدد مقاومة التآكل، والقدرة على تحمل درجات الحرارة، وقابلية اللحام، والعمر التشغيلي الطويل الأمد.

وتشمل الدرجات الأكثر شيوعاً في الاستخدام ما يلي:

ASTM Grade	Material	Typical Applications
ASTM A182 F304	Austenitic stainless steel	Food processing, water treatment, general chemical service
ASTM A182 F316	Molybdenum-bearing stainless steel	Marine environments, offshore platforms, chemical processing
ASTM A182 F304L	Low-carbon stainless steel	Projects requiring extensive welding
ASTM A182 F316L	Enhanced corrosion resistance	Pharmaceutical, desalination, aggressive chemical media
ASTM A182 F11	Chromium-molybdenum alloy steel	High-temperature steam lines, power plants
ASTM A182 F22	Alloy steel	Refineries, boilers, high-pressure process piping
ASTM A182 F51	Duplex stainless steel	Offshore, seawater, chloride-rich environments

بالنسبة للتطبيقات التي لا تتطلب استخدام الفولاذ المقاوم للصدأ، يظل فولاذ ASTM A105 المُشكّل بالدرفلة الكربونية المادة الأكثر استخدامًا في أنابيب الصناعات العامة التي تعمل في درجات حرارة محيطة أو مرتفعة نسبيًا. وعند الحاجة إلى متانة عالية في درجات الحرارة المنخفضة، يُختار غالبًا فولاذ ASTM A350 LF2.

5. أنواع حواف اللحام المقبسية
على الرغم من أن طريقة اللحام واحدة، تُصنّع حواف اللحام المقبسية بتصاميم مختلفة للسطح الخارجي لتناسب متطلبات منع التسرب المتنوعة.

تشمل الأنواع الأكثر شيوعًا ما يلي:
حافة اللحام المقبسية ذات السطح المرتفع (RF) - الخيار القياسي لمعظم أنظمة الأنابيب الصناعية، حيث توفر ضغطًا موثوقًا للحشية وأداءً ممتازًا في منع التسرب.
حافة اللحام المقبسية ذات السطح المسطح (FF) - تُستخدم عادةً مع معدات الحديد الزهر أو أنظمة الضغط المنخفض حيث يُفضّل استخدام حشيات كاملة السطح.
حافة اللحام المقبسية ذات الوصلة الحلقية (RTJ) - مُصممة للعمل في ظروف الضغط ودرجات الحرارة القصوى، باستخدام حشية حلقية معدنية مصنّعة بدقة عالية لتحقيق منع تسرب فائق في التطبيقات الحساسة.
شفة لحام تجويفية مخفضة - تسمح بالربط بين أنابيب بأحجام مختلفة مع الحفاظ على وصلة اللحام التجويفية، مما يُسهّل تصميمات الأنابيب المدمجة.
شفة لحام تجويفية بفتحة - تُستخدم مع لوحات الفتحة لقياس التدفق بدقة في أنظمة الأجهزة والتحكم في العمليات.
قد تشترك أنواع مختلفة من الشفاه في نفس فئة الضغط ومواصفات المواد، ولكن اختيار تصميم السطح الداخلي الصحيح لا يقل أهمية لتحقيق أداء إحكام موثوق به في ظروف التشغيل الفعلية.

6. تصنيفات ضغط شفة اللحام التجويفية
من أكثر المفاهيم الخاطئة شيوعًا أن لشفة اللحام التجويفية سعة ضغط ثابتة. في الواقع، يعتمد ضغط التشغيل المسموح به على فئة الضغط، ونوع المادة، ودرجة حرارة التشغيل، وأبعاد الشفة المحددة في معيار ASME B16.5.
تتوفر شفاه اللحام التجويفية بست فئات ضغط قياسية:

Pressure Class	Typical Service	Common Applications
Class 150	Low-pressure service	Water, HVAC, utility piping
Class 300	Medium-pressure service	General process piping
Class 600	High-pressure service	Steam systems, refineries, chemical plants
Class 900	Severe operating conditions	High-pressure process lines
Class 1500	Very high-pressure service	Power generation, offshore production
Class 2500	Extreme pressure and temperature	Critical process and high-energy piping

تتميز فئات الضغط الأعلى عموماً بوجود أعناق (hubs) أكثر سماكة، ومسامير ربط أكبر حجماً، ومتانة ميكانيكية أعلى. ومع ذلك، فإن التصنيف الأعلى لا يعني بالضرورة تحمل ضغط مسموح به أعلى في جميع الظروف؛ إذ تنخفض قدرة تحمل الضغط لأي شفة (flange) مع ارتفاع درجة حرارة التشغيل، وذلك وفقاً لجداول الضغط ودرجة الحرارة الواردة في معيار ASME B16.5.

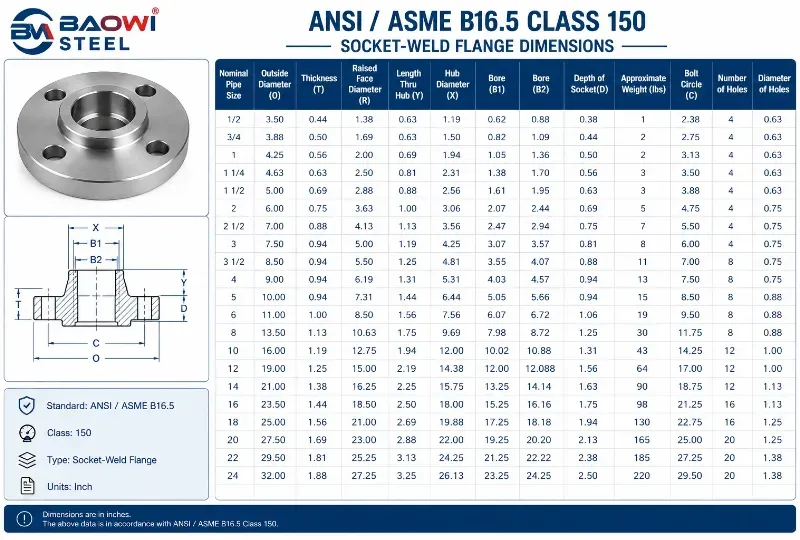

7. أبعاد شفة اللحام بالتجويف (Socket Weld Flange)
تخضع أبعاد شفة اللحام بالتجويف لمعايير ASME B16.5 الموحدة، مما يضمن إمكانية التبادل والتركيب المتبادل بين منتجات الشركات المصنعة حول العالم.
عند الاطلاع على جدول الأبعاد، تشمل أهم المعايير ما يلي:
الحجم الاسمي للأنبوب (NPS)
القطر الخارجي (OD)
سماكة الشفة
قطر تجويف الشفة (Socket Bore Diameter)
قطر عنق الشفة (Hub Diameter)
ارتفاع الوجه البارز (Raised Face Height)
قطر دائرة المسامير (BCD)
عدد وأقطار ثقوب المسامير
نظراً لأن تجويف الشفة يُصنّع ليتناسب بدقة مع القطر الخارجي للأنبوب، فإن اختيار فئة سماكة الأنبوب (Schedule) الصحيحة يُعد أمراً بالغ الأهمية؛ إذ أن أي عدم توافق بين تجويف الشفة والقطر الخارجي للأنبوب قد يؤثر سلباً على جودة التجميع وأداء عملية اللحام.
بالنسبة للمشاريع التي لا تتبع معايير ASME، يمكن تصنيع شفة اللحام بالتجويف وفقاً لمواصفات DIN أو EN أو JIS أو GOST، وذلك حسب متطلبات المشروع الإقليمية.

8. مقارنة بين شفة اللحام بالمقبس (Socket Weld Flange) وشفة الانزلاق (Slip-On Flange)
على الرغم من أن كلا النوعين من الشففات يُستخدمان بشكل شائع في أنظمة الأنابيب الصناعية، إلا أنهما مصممان لظروف تشغيل مختلفة.

Feature	Socket Weld Flange	Slip-On Flange
Typical Pipe Size	Up to NPS 2	All pipe sizes
Pipe Positioning	Pipe inserted into socket	Pipe slides through flange
Welding Method	Single external fillet weld	Internal and external fillet welds
Pressure Capability	Higher	Moderate
Alignment	Excellent	Good
Installation Cost	Slightly higher	Lower
Leak Resistance	Better	Good

9. مزايا وقيود حواف الأنابيب الملحومة بنظام التجويف (Socket Weld Flanges)
على غرار أي وصلة أنابيب، توفر حواف اللحام بالتجويف مزايا هامة، ولكن لها أيضاً قيوداً في التطبيق يجب مراعاتها عند تصميم النظام.
المزايا
أداء ممتاز في منع التسرب للتطبيقات ذات الضغط العالي.
سهولة محاذاة الأنابيب بفضل التجويف المُشَكَّل بدقة.
لا تتطلب شطف (شطب) أطراف الأنابيب، مما يقلل من وقت التصنيع.
مقاومة عالية للاهتزاز وأحمال الضغط المتكررة (الدورية).
تصميم مدمج مناسب لمساحات التركيب الضيقة.
تكلفة أقل لتجهيز اللحام مقارنة بحواف اللحام التناكبي (Butt Weld) في الأنابيب ذات الأقطار الصغيرة.
القيود
تقتصر عموماً على أحجام NPS 2 أو أصغر.
لا يمكن فحص جذر اللحام الداخلي بالكامل باستخدام التصوير الشعاعي (الأشعة السينية).
قد تخلق الخلوصية (الفراغ) داخل التجويف شقاً ضيقاً قد تنشأ فيه التآكلات في البيئات القاسية.
لا يُنصح بها للتطبيقات الصحية أو الصيدلانية أو تطبيقات نقل الملاط (slurry) التي تتطلب نظافة داخلية تامة.
تعتمد جودة التركيب على الحفاظ على فجوة التمدد الصحيحة قبل البدء في اللحام.

الأسئلة الشائعة
ما هي أحجام الأنابيب التي تُستخدم معها حواف اللحام بالتجويف؟
تُستخدم حواف اللحام بالتجويف عادةً للأنابيب التي تتراوح أحجامها بين NPS 1/2 و NPS 2، حيث توفر محاذاة ممتازة ومقاومة عالية للتسرب.

لماذا يلزم ترك فجوة تمدد بمقدار 1.6 مم (1/16 بوصة)؟
تسمح هذه الفجوة بتمدد الأنبوب أثناء عملية اللحام، مما يقلل من الإجهادات المتبقية ويساعد في منع تشقق اللحام أثناء التشغيل طويل الأمد.

هل تعتبر حواف اللحام بالتجويف أقوى من الحواف الانزلاقية (Slip-on Flanges)؟
بالنسبة للأنابيب ذات الأقطار الصغيرة والضغط العالي، توفر حواف اللحام بالتجويف عموماً سلامة أفضل للوصلة ومقاومة أعلى للاهتزاز مقارنة بالحواف الانزلاقية.

هل يمكن استخدام حواف اللحام بالتجويف في أنظمة البخار؟
نعم، فهي تُستخدم على نطاق واسع في أنظمة البخار عند اختيار فئة الضغط ونوع المادة المناسبين.
