مقارنة بين شفة اللحام بالمقبس (Socket Weld) وشفة الانزلاق (Slip-On) وفقاً للمواصفة ASTM A182

يُعد الاختيار بين شفة اللحام بالمقبس (Socket Weld Flange - SW) وشفة الانزلاق (Slip-On Flange - SO) أحد أكثر القرارات شيوعاً في تصميم أنظمة الأنابيب الصناعية. ورغم أن كلا النوعين متاحان بمواد مطروقة (Forged) مطابقة للمواصفة ASTM A182 ويخضعان لنفس معايير الأبعاد مثل ASME B16.5، إلا أنهما مصممان لظروف تشغيل مختلفة ولا يُنظر إليهما كخيارات قابلة للتبادل المباشر.

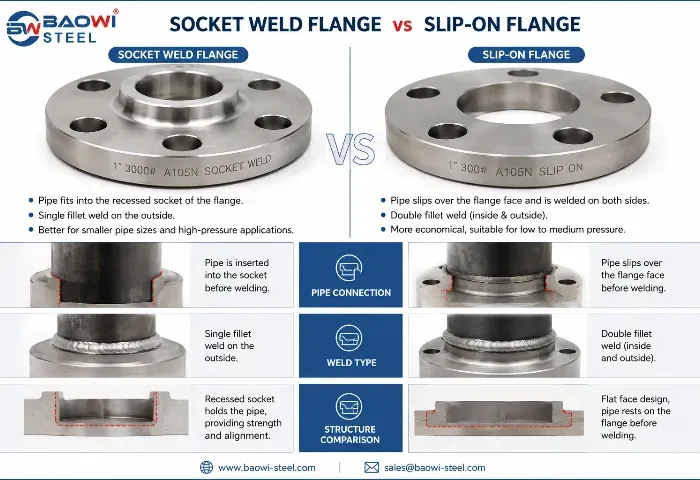

يكمن الاختلاف الرئيسي في طريقة توصيل الأنبوب بالشفة؛ حيث يتم وضع الأنبوب داخل تجويف (مقبس) مُشغَّل بدقة عالية في شفة اللحام بالمقبس قبل إجراء عملية اللحام، بينما تنزلق شفة الانزلاق فوق السطح الخارجي للأنبوب وتُلحم من كلا الجانبين. ولا يؤثر هذا الاختلاف الهيكلي على قدرة تحمل الضغط فحسب، بل يمتد تأثيره ليشمل كفاءة التصنيع، ومقاومة الإجهاد (الكلل)، ومتطلبات الفحص، والموثوقية على المدى الطويل.

يُعد نطاق الأحجام المعتاد أحد أبرز الفروق بين شفة اللحام بالمقبس وشفة الانزلاق.
تُستخدم شفة اللحام بالمقبس بشكل أساسي للأنابيب ذات الأقطار الصغيرة، والتي تتراوح عادةً بين NPS 1/2 بوصة وNPS 2 بوصة؛ إذ يجعلها تصميمها المدمج خياراً مثالياً لخطوط أجهزة القياس والتحكم، والأنظمة الهيدروليكية، وأنابيب العمليات الصناعية الصغيرة حيث تكون المساحة ودقة المحاذاة أمراً بالغ الأهمية.
أما شفة الانزلاق فهي أكثر شيوعاً في الأنابيب ذات الأقطار المتوسطة والكبيرة، نظراً لأن تصميمها البسيط يجعل عمليات التصنيع والتركيب أكثر اقتصادية؛ وهي تُستخدم على نطاق واسع في أنظمة الخدمات المساعدة، وخطوط مياه التبريد، وشبكات الأنابيب الصناعية العامة.

مواد ASTM A182 المتاحة لكلا نوعي الشفاه

يمكن تصنيع كل من شفة اللحام بالمقبس وشفة الانزلاق من مجموعة واسعة من درجات الفولاذ المقاوم للصدأ (Stainless Steel) والفولاذ السبائكي (Alloy Steel) المطروق والمطابق للمواصفة ASTM A182.

ASTM A182 Grade	Material Type	Typical Applications
F304	Stainless Steel	General industrial service
F304L	Low Carbon Stainless	Welding applications
F316	Stainless Steel	Marine & chemical service
F316L	Low Carbon Stainless	Corrosive environments
F11	Chrome-Moly Alloy Steel	High-temperature piping
F22	Chrome-Moly Alloy Steel	Power plants
F91	Advanced Alloy Steel	Superheated steam
F51	Duplex Stainless Steel	Offshore & seawater
F53	Super Duplex	Severe corrosion environments

يعتقد الكثيرون خطأً أن مواصفة ASTM A182 تحدد التصنيف الضغطي للشفة (flange)؛ ولكن في الواقع، تنظم هذه المواصفة خصائص المادة وليس الأبعاد.
تغطي مواصفة ASTM A182/A182M الشفاه ووصلات الأنابيب والصمامات المصنوعة من الفولاذ السبائكي والفولاذ المقاوم للصدأ (سواء كانت مطروقة أو مدرفلة) والمخصصة للعمل تحت ظروف الضغط ودرجات الحرارة المرتفعة، حيث لا يتجاوز وزن المكون الواحد عادةً 10,000 رطل (4,540 كجم).
تشمل الدرجات الشائعة الفولاذ المقاوم للصدأ الأوستنيتي (مثل F304/F316/L)، والفولاذ مزدوج الطور "دوبلكس" (مثل F51/F53/F55)، وسبائك الكروم والموليبدينوم (مثل F11/F22/F91)؛ ويعتمد الاختيار على متطلبات مقاومة التآكل ودرجة الحرارة والقوة، وليس على نوع الشفة سواء كانت من نوع اللحام بالمقبس (SW - Socket Weld) أو الانزلاقية (SO - Slip-On).
يتم تحديد الأبعاد وتصنيفات الضغط ودرجة الحرارة وفقاً لمواصفة ASME B16.5 (التي تغطي الأحجام الاسمية للأنابيب NPS من 1/2 إلى 24 وفئات الضغط من 150 إلى 2500)؛ وبالتالي، فإن التوصيف "A182 F316 Class 300 RF SO/SW" يمثل وصفاً كاملاً للشفة.
باختصار، تحدد مواصفة ASTM A182 المادة المستخدمة، بينما تحدد مواصفة ASME B16.5 الأبعاد والتصنيف الضغطي.

فهم الاختلاف في التصميم
على الرغم من أن شفاه اللحام بالمقبس (Socket Weld) والشفاه الانزلاقية (Slip-On) قد تبدو متشابهة من الخارج، إلا أن هندستها الداخلية تختلف اختلافاً جوهرياً. ويحدد هذا الاختلاف كيفية انتقال الأحمال من الأنبوب إلى الشفة، كما يؤثر على جودة التصنيع والأداء التشغيلي على المدى الطويل.

تصميم شفة اللحام بالمقبس (Socket Weld Flange)
تحتوي شفة اللحام بالمقبس على كتف داخلي (حافة توقف) داخل التجويف. وأثناء التجميع، يتم إدخال الأنبوب في هذا المقبس حتى يصل إلى نقطة التوقف الداخلية، ثم يُسحب للخلف قليلاً للسماح بالتمدد الحراري قبل إجراء اللحام حول المحيط الخارجي.

تصميم الشفة الانزلاقية (Slip-On Flange)
تتميز الشفة الانزلاقية بقطر داخلي أكبر قليلاً من القطر الخارجي للأنبوب، مما يسمح للشفة بالانزلاق بحرية إلى موقعها الصحيح قبل اللحام.
وعلى عكس شفاه اللحام بالمقبس، يعتمد تحديد موقع الأنبوب كلياً على القائم بالتصنيع قبل بدء عملية اللحام. وبمجرد المحاذاة، يتم إجراء لحام زاوي (fillet weld) على كل من السطحين الداخلي والخارجي لتثبيت الوصلة. مقارنة بين شفة اللحام بالمقبس (Socket Weld Flange) وشفة الانزلاق (Slip-On Flange): الأداء تحت الضغط
على الرغم من إمكانية تصنيع كل من شفة اللحام بالمقبس وشفة الانزلاق من مواد مطابقة للمواصفة ASTM A182 وتوفيرهما بنفس فئات الضغط وفقاً للمواصفة ASME B16.5، إلا أنه لا يتم اختيارهما عادةً لنفس ظروف التشغيل.
تُفضَّل شفة اللحام بالمقبس عموماً في أنابيب الأقطار الصغيرة التي تعمل تحت ضغوط أعلى؛ وذلك لأن تجويفها الغائر يضمن تموضعاً دقيقاً للأنبوب ويُنتج وصلة ملحومة مدمجة الحجم.
أما شفة الانزلاق، فهي أكثر شيوعاً في الأنظمة ذات الضغط المنخفض إلى المتوسط، حيث تكون سهولة التركيب وانخفاض تكاليف التصنيع أولويةً تفوق أهمية الحصول على أقصى درجات متانة الوصلة.
يكمن الفرق الجوهري في أداء الوصلة الملحومة عند تعرضها لأحمال التشغيل؛ إذ توفر شفة اللحام بالمقبس دعماً ومحاذاة أفضل للأنبوب، مما يساعد في الحفاظ على استقرار الوصلة في تطبيقات الأقطار الصغيرة ذات الضغط العالي. وفي المقابل، تعتمد شفة الانزلاق على لحامين زاويين (fillet welds) لنقل الأحمال، مما يجعلها مناسبة لظروف التشغيل المستقرة، لكنها عموماً أقل مقاومة للاهتزازات، والدورات الحرارية، وتقلبات الضغط المتكررة.

Parameter	Socket Weld (SW) Flange	Slip-On (SO) Flange
Typical Pressure Class	Class 300–600	Class 150–300
Pressure Capability	Higher pressure service	Low to medium pressure
Static Strength	≈70% of Weld Neck strength	≈67% of Weld Neck strength
Fatigue Strength	≈150% of SO flange	Baseline (100%)
Leakage Resistance	Higher	Moderate
Best Service	High-pressure, vibration, thermal cycling	Utility and general process piping

مقارنة هندسية مفصلة: شفة اللحام بالتجويف (Socket Weld) مقابل شفة الانزلاق (Slip-On)
1. طريقة اللحام وكفاءة التصنيع
على الرغم من أن كلا النوعين من الشفاه يستخدمان لحام الزاوية (fillet weld)، إلا أن إجراءات اللحام تختلف اختلافاً جوهرياً.
تتطلب شفة اللحام بالتجويف لحام زاوية خارجياً واحداً فقط بعد إدخال الأنبوب في التجويف. وأثناء التجميع، يُترك عادةً فراغ تمدد صغير بين نهاية الأنبوب وقاع التجويف لاستيعاب التمدد الحراري أثناء التشغيل؛ إذ يُعد التحكم الدقيق في هذا الفراغ أمراً ضرورياً لتجنب نشوء إجهادات حرارية مفرطة في الوصلة.
في المقابل، تتطلب شفة الانزلاق لحامي زاوية: أحدهما من الخارج والآخر من الداخل. ورغم أن عملية التركيب الأولي (fit-up) بسيطة عموماً، إلا أن اللحام الإضافي يزيد من وقت التصنيع، واستهلاك مواد اللحام، وحجم أعمال الفحص.

2. مقاومة الكلل (الإجهاد المتكرر) والأداء في ظل الاهتزازات
يُعد الضغط الساكن عاملاً واحداً فقط يؤثر على موثوقية الشفة؛ ففي العديد من المنشآت الصناعية، تتعرض أنظمة الأنابيب لتمدد حراري متكرر، وتقلبات في الضغط، واهتزازات المعدات، وأحمال دورية طوال فترة خدمتها.
وفي ظل هذه الظروف، تزداد أهمية الأداء المتعلق بمقاومة الكلل.
توفر شفاه اللحام بالتجويف عموماً مقاومة أفضل للكلل مقارنة بشفاه الانزلاق في الأنابيب ذات الأقطار الصغيرة، وذلك لأن التجويف يساعد في الحفاظ على المحاذاة المركزية ويخلق وصلة أكثر استقراراً أثناء التصنيع.
أما شفاه الانزلاق فتؤدي أداءً جيداً في الأنظمة التي تعمل في ظروف مستقرة نسبياً، ولكنها قد تعاني من تركيز أكبر للإجهاد في حال عدم دقة المحاذاة أو تفاوت جودة اللحام.

3. خصائص التدفق
يُعد اضطراب التدفق الداخلي عاملاً آخر يجب مراعاته عند اختيار الشفة.
نظراً لأن الأنبوب يستقر داخل تجويف شفة اللحام بالتجويف، يظل التجويف الداخلي أملس نسبياً بعد اللحام، مما يساعد في تقليل الاضطراب وفقدان الضغط في العديد من الأنظمة ذات الأقطار الصغيرة.
قد تؤدي شفاه الانزلاق إلى تكوّن بروز داخلي طفيف ناتج عن اللحام (تعزيز اللحام الداخلي) وذلك حسب ممارسات التصنيع؛ وفي أنظمة توزيع المياه أو المرافق العامة، عادة ما يكون التأثير على التدفق ضئيلاً. ومع ذلك، في الأنظمة التي تنقل سوائل عالية النقاء أو تلك التي تتطلب تحكماً دقيقاً في انخفاض الضغط، يسعى المهندسون عموماً إلى تقليل المخالفات أو النتوءات الداخلية.
وبالنسبة لأنظمة العمليات التي تتطلب نظافة فائقة، غالباً ما يُفضل استخدام وصلات اللحام التناكبي (butt-welded) لأنها توفر مسار تدفق داخلياً هو الأكثر سلاسة.

4. الفحص والصيانة
غالباً ما يتم إغفال سهولة الفحص أثناء مرحلة التصميم، إلا أنها تكتسب أهمية كبيرة طوال فترة تشغيل المنشأة.
تتميز شفاه اللحام بالتجويف بوجود لحام خارجي واحد فقط، مما يجعل الفحص البصري بسيطاً نسبياً؛ ومع ذلك، ونظراً لإدخال الأنبوب داخل التجويف، لا يمكن فحص منطقة الجذر (root area) بشكل مباشر بعد إتمام عملية اللحام. تتضمن حواف التثبيت بالانزلاق (Slip-on flanges) لحامين زاويين (fillet welds) يسهل الوصول إليهما وفحصهما بصرياً، إلا أن طول اللحام الأكبر يعني أيضاً وجود المزيد من المواقع المحتملة لظهور العيوب.

5. مقارنة التكلفة
عادةً ما تكون تكلفة حواف التثبيت بالانزلاق أقل نظراً لاستهلاكها كميات أقل من المواد وسهولة تصنيعها. وفي المقابل، تُعد حواف اللحام بالمقبس (Socket weld flanges) أكثر تكلفة، لكنها توفر اتصالاً أقوى وأكثر موثوقية، مما يمنح قيمة أفضل على المدى الطويل في أنظمة الأنابيب ذات الضغط العالي.
تكلفة التركيب: تتطلب حواف التثبيت بالانزلاق إجراء عمليتي لحام، لكنها تتميز بسهولة المحاذاة أثناء التركيب. أما حواف اللحام بالمقبس فتتطلب عملية لحام واحدة فقط، غير أنها تستلزم ضبطاً دقيقاً لموضع الأنبوب قبل البدء في اللحام.

6. الاختلافات في التركيب
تعتمد حواف اللحام بالمقبس (SW) على تصميم يتضمن مقبساً للتثبيت يتم تأمينه بواسطة لحام زاوي واحد؛ مما يوفر دقة عالية في التركيب ومسار تدفق داخلي أكثر سلاسة، ويجعلها مناسبة للأنظمة ذات الأقطار الصغيرة والضغط العالي. في المقابل، يتم تثبيت حواف التثبيت بالانزلاق (SO) باستخدام لحامين زاويين (داخلي وخارجي)، مما يوفر مرونة في التركيب وتكلفة أقل، ويجعلها مناسبة لمجموعة أوسع من أحجام الأنابيب.

من المهم ملاحظة أن تركيب حواف اللحام بالمقبس (SW) يتطلب ترك فجوة تبلغ حوالي 1.6 مم (1/16 بوصة) عند طرف الأنبوب، بينما يتطلب تركيب حواف التثبيت بالانزلاق (SO) تحكماً دقيقاً في بروز الأنبوب وأبعاد اللحام الزاوي؛ إذ قد يؤدي عدم الالتزام بذلك إلى المساس بموثوقية الوصلة، حتى عند استخدام مواد مطابقة للمواصفة ASTM A182.

مقارنة سريعة: حواف اللحام بالمقبس (Socket Weld) مقابل حواف التثبيت بالانزلاق (Slip-On)
قبل استعراض التفاصيل الفنية، يلخص الجدول أدناه أهم الاختلافات بينهما.

Feature	Socket Weld Flange	Slip-On Flange
Pipe Connection	Pipe inserted into machined socket	Flange slides over pipe
Weld Configuration	One external fillet weld	Internal and external fillet welds
Typical Pipe Size	Usually NPS 1/2"–2"	NPS 1/2" to 24" and larger
Typical Service	Small-bore, higher-pressure piping	Low to medium pressure utility piping
Installation	Accurate positioning before welding	Simple fit-up and alignment
Welding Time	Less weld length	More welding required
Fatigue Resistance	Better for cyclic small-bore service	Suitable for stable operating conditions
Inspection Accessibility	Easier external weld inspection	Two welds require additional inspection
Relative Cost	Higher machining cost	Lower manufacturing cost

الأسئلة الشائعة
هل تُعد شفة اللحام بالمقبس (Socket Weld Flange) أقوى من شفة الانزلاق (Slip-on Flange)؟
بالنسبة للعديد من التطبيقات التي تتضمن أنابيب ذات أقطار صغيرة وضغوط أعلى، توفر شفة اللحام بالمقبس عموماً وصلة أكثر متانة وأداءً أفضل في مقاومة الإجهاد (الكلال) مقارنة بشفة الانزلاق. ومع ذلك، فإن الضغط المسموح به يعتمد على فئة الشفة (Class)، ودرجة المادة، وكود التصميم، وليس على نوع الشفة بمفرده.

لماذا يقتصر استخدام شفة اللحام بالمقبس عادةً على المقاس الاسمي للأنبوب (NPS) 2 بوصة؟
مع زيادة قطر الأنبوب، تصبح عملية اللحام أقل عملية، وتزداد الإجهادات الحرارية، وتصبح وصلات اللحام التناكبي (Butt-weld) أكثر جدوى اقتصادية وأسهل في الفحص. ولهذا السبب، تُستخدم شفة اللحام بالمقبس بشكل أساسي في الأنابيب التي يصل قطرها إلى NPS 2 بوصة.

هل يمكن استخدام شفة الانزلاق في الأنظمة ذات الضغط العالي؟
يمكن تصنيعها بفئات ضغط أعلى، إلا أن العديد من مواصفات الأنابيب تحصر استخدام شفة الانزلاق في تطبيقات الضغط المنخفض إلى المتوسط؛ وذلك نظراً لطريقة اللحام الخاصة بها وانخفاض أدائها في مقاومة الإجهاد مقارنة بشفة عنق اللحام (Weld Neck Flange).

أي نوع من الشفاه أسهل في التركيب؟
تتطلب شفة الانزلاق عموماً دقة أقل في المحاذاة أثناء التجميع الأولي (Fit-up)، مما يجعل تركيبها أسهل. أما شفة اللحام بالمقبس فتضمن تموضعاً أكثر ثباتاً، لكنها تتطلب ضبطاً دقيقاً للفجوة داخل المقبس قبل البدء في اللحام.

الخلاصة
تتمتع كل من شفة اللحام بالمقبس وشفة الانزلاق بمزايا فريدة، ولا ينبغي اعتبار أي منهما بديلاً شاملاً للآخر. غالباً ما يتم اختيار شفة اللحام بالمقبس للأنابيب ذات الأقطار الصغيرة والضغوط الأعلى، حيث تكون المحاذاة الدقيقة والتصميم المدمج أمراً مهماً. في المقابل، تظل شفة الانزلاق خياراً عملياً واقتصادياً لأنظمة الخدمات ذات الأقطار الأكبر التي تعمل في ظل ظروف مستقرة نسبياً.
