مقارنة بين الأنابيب غير الملحومة وفقاً للمواصفتين API 5L و ASTM A106

تُعد كل من مواصفات API 5L وASTM A106 معايير شائعة الاستخدام لأنابيب الصلب الكربوني، إلا أنها صُممت لأغراض مختلفة. يكمن الاختلاف الرئيسي في أن مواصفة API 5L تُستخدم بشكل أساسي لنقل النفط والغاز عبر خطوط الأنابيب، بينما صُممت مواصفة ASTM A106 لأنابيب الصلب الكربوني غير الملحومة (بدون درزات) المخصصة للعمل تحت درجات حرارة عالية وتحت الضغط.

وعلى الرغم من تشابه الخصائص الميكانيكية لأنابيب API 5L (الدرجة B) وASTM A106 (الدرجة B)، إلا أنه لا يمكن استبدال إحداهما بالأخرى في جميع التطبيقات؛ إذ تركز مواصفة API 5L على متطلبات نقل السوائل عبر خطوط الأنابيب (بما في ذلك مواصفات PSL1 وPSL2)، في حين تركز مواصفة ASTM A106 على مقاومة الضغط والأداء في درجات الحرارة العالية.

عند الاختيار بين الأنابيب غير الملحومة وفقاً لمواصفات API 5L أو ASTM A106، ينبغي على المهندسين والمشترين مراعاة بيئة التشغيل، ودرجة حرارة التشغيل، ومتطلبات الضغط، ومعايير خطوط الأنابيب، ومواصفات المشروع.



ما هي أنابيب ASTM A106؟
تُعد أنابيب ASTM A106 مواصفة لأنابيب الصلب الكربوني غير الملحومة التي طُوِّرت خصيصاً للعمل تحت الضغط ودرجات الحرارة العالية. وتُستخدم هذه الأنابيب بشكل شائع في قطاعات صناعية مثل مصافي النفط، ومصانع البتروكيماويات، ومحطات توليد الطاقة، وأنظمة الأنابيب الصناعية. وتُعرف مواصفة ASTM A106 -التي وضعتها الجمعية الأمريكية للاختبار والمواد (ASTM)- بأنها "المواصفة القياسية لأنابيب الصلب الكربوني غير الملحومة المخصصة للخدمة في درجات حرارة عالية".

تختص هذه المواصفة حصرياً بتصنيع الأنابيب غير الملحومة، وهي مصممة لتحمل ظروف التشغيل ذات درجات الحرارة والضغط المرتفعين، مع التركيز على خصائص مثل مقاومة الزحف (creep strength) في درجات الحرارة العالية، والاستقرار الحراري، ومقاومة التمزق. وتُعد هذه المواصفة معياراً مرجعياً لمحطات الطاقة والمصافي والغلايات وأنظمة البخار، كما أنها تتوافق بشكل واسع مع مواصفة ASME SA-106 المستخدمة في تطبيقات أوعية الضغط وأنابيب الضغط. تغطي مواصفة ASTM A106 أنابيب الصلب الكربوني غير الملحومة فقط، وهي الأنابيب التي تُصنّع دون وصلات لحام؛ مما يجعل أنابيب A106 مناسبة للتطبيقات التي تتطلب مقاومة عالية للضغط، وقوة ميكانيكية ممتازة، وأداءً موثوقاً في ظل درجات حرارة مرتفعة.


أنابيب API 5L
تُعد أنابيب API 5L مواصفة لأنابيب الصلب طوّرها معهد البترول الأمريكي (API) لاستخدامها في أنظمة نقل السوائل عبر خطوط الأنابيب في قطاعي النفط والغاز الطبيعي. معيار أنابيب الخطوط (Line Pipe) وفقاً لـ API 5L:
طوّر معهد البترول الأمريكي (API) مواصفة API 5L -التي تحمل رسمياً عنوان "مواصفات أنابيب الخطوط" (Specification for Line Pipe)- لتغطي بشكل أساسي أنابيب الصلب المستخدمة في نقل النفط والغاز والمياه لمسافات طويلة. يغطي هذا المعيار كلاً من الأنابيب الفولاذية الملحومة وتلك غير الملحومة (السلسة)، ويركز على تصنيفات الضغط، والمتانة عند درجات الحرارة المنخفضة، وقابلية التشغيل الميداني، وقابلية اللحام، وسلامة خطوط الأنابيب. ويُعد هذا المعيار المرجع العالمي السائد لأنظمة تجميع النفط والغاز، وخطوط النقل الرئيسية، وخطوط الأنابيب البحرية. كما يصنّف المعيار المنتجات إلى مستويين — PSL1 وPSL2 — حيث يفرض المستوى PSL2 متطلبات إلزامية أكثر صرامة فيما يتعلق بالتحكم في الشوائب، ومتانة الصدم، ومكافئ الكربون، والاختبارات غير الإتلافية.

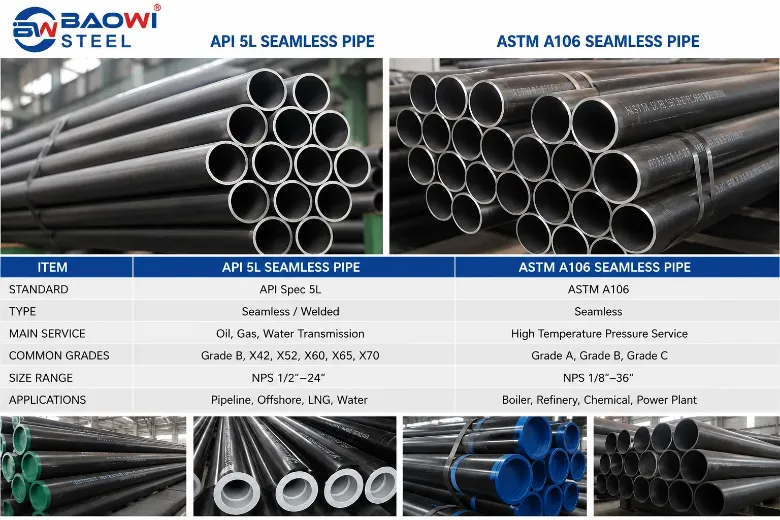

جدول مقارنة بين المعيارين API 5L وASTM A106

يوضح الجدول التالي الفروقات الرئيسية بين الأنابيب غير الملحومة المصنعة وفقاً للمعيارين API 5L وASTM A106:

Comparison	API 5L	ASTM A106
Standard	API 5L	ASTM A106
Main Purpose	Pipeline transportation	Pressure piping
Industry	Oil & gas transmission	Refinery, power plant, petrochemical
Pipe Type	Seamless and welded	Seamless only
Grades	B, X42-X80	A, B, C
PSL Classification	PSL1 / PSL2	No PSL classification
Temperature Service	Pipeline transportation	High-temperature service
Manufacturing	Seamless, ERW, LSAW, SSAW	Seamless
Common Grade	API 5L Grade B	ASTM A106 Grade B

1. الفرق في عملية التصنيع بين أنابيب API 5L وأنابيب ASTM A106
تُعد عملية التصنيع اختلافاً مهماً آخر بين أنابيب API 5L وأنابيب ASTM A106.
فعلى الرغم من أن كلا المواصفتين قد تشملان أنابيب فولاذية غير ملحومة (Seamless)، إلا أن مواصفة API 5L تغطي نطاقاً أوسع من عمليات التصنيع؛ إذ تشمل كلاً من الأنابيب غير الملحومة والأنابيب الملحومة المستخدمة في خطوط النقل (Line pipes). في المقابل، تقتصر مواصفة ASTM A106 على الأنابيب الفولاذية الكربونية غير الملحومة المخصصة للتطبيقات التي تتضمن ضغطاً ودرجات حرارة عالية.


2. مقارنة التركيب الكيميائي: API 5L مقابل ASTM A106
يُعد التركيب الكيميائي مجالاً آخر تختلف فيه متطلبات مواصفة API 5L عن مواصفة ASTM A106.
صُممت مواصفة ASTM A106 لتناسب ظروف التشغيل التي تتضمن ضغطاً ودرجات حرارة عالية، بينما تركز مواصفة API 5L على أداء خطوط الأنابيب، وقابلية اللحام، ومتطلبات القوة والمتانة.
مقارنة التركيب الكيميائي: API 5L Grade B مقابل ASTM A106 Grade B

Element	API 5L Grade B	ASTM A106 Grade B
Carbon (C)	≤0.28%	≤0.30%
Manganese (Mn)	≤1.20%	0.29-1.06%
Phosphorus (P)	≤0.030%	≤0.035%
Sulfur (S)	≤0.030%	≤0.035%
Silicon (Si)	≤0.45%	≥0.10%

3. مقارنة بين API 5L Grade B و ASTM A106 Grade B
هل يُعد كل من API 5L Grade B و ASTM A106 Grade B المعيار نفسه؟
يُعد هذا السؤال من أكثر الأسئلة بحثاً فيما يتعلق بالمقارنة بين API 5L و ASTM A106.
لا؛ فالمعياران API 5L Grade B و ASTM A106 Grade B ليسا متطابقين، على الرغم من تشابه خصائصهما الميكانيكية إلى حد كبير.
كلا النوعين عبارة عن أنابيب من الصلب الكربوني واسعة الاستخدام، ولكنهما مخصصان لأغراض مختلفة:
API 5L Grade B: مُصمَّم لأنظمة نقل الأنابيب (خطوط الأنابيب).
ASTM A106 Grade B: مُصمَّم لأنظمة الأنابيب التي تعمل تحت ضغط ودرجات حرارة عالية.

Property	API 5L Grade B	ASTM A106 Grade B
Standard	API 5L	ASTM A106
Product Type	Line pipe	Pressure pipe
Manufacturing	Seamless and welded	Seamless
Yield Strength	Approx. 245 MPa	Approx. 240 MPa
Tensile Strength	Approx. 415 MPa	Approx. 415 MPa
Main Application	Oil and gas pipelines	Refinery and process piping

على الرغم من تقارب قيم القوة، ينبغي أن يستند الاختيار إلى المعيار المطلوب والتطبيق، وليس إلى الخصائص الميكانيكية وحدها.

4. الاختلافات في عمليات التصنيع والأبعاد ومتطلبات الصهر
4.1. قيود عملية التصنيع
ASTM A106: أنابيب غير ملحومة تمامًا؛ تُنتج فقط من خلال عمليات الدرفلة على الساخن أو السحب على البارد. لا يحتوي جسم الأنبوب على وصلات ملحومة، مما يجعله مناسبًا لتطبيقات الغلايات والمبادلات الحرارية التي تتعرض لدورات حرارية متكررة، ويُزيل خطر تشقق اللحام عند درجات الحرارة العالية.
API 5L: يدعم إنتاج الأنابيب غير الملحومة والملحومة. تستخدم خطوط النقل الرئيسية ذات الأقطار الكبيرة والمسافات الطويلة عادةً أنابيب ملحومة بالقوس المغمور (SAW)، بينما تستخدم خطوط النقل الفرعية ذات الأقطار الصغيرة أنابيب غير ملحومة، لتلبية الحاجة إلى نقل النفط والغاز لمسافات طويلة وبكميات كبيرة وبكفاءة عالية من حيث التكلفة.

4.2. متطلبات الصهر وإزالة الأكسدة (ميزة رئيسية)
ASTM A106: يشترط استخدام فولاذ مُقسّى بنسبة سيليكون لا تقل عن 0.10%. يعمل السيليكون كمزيل أكسدة قوي للتخلص من فقاعات الغاز داخل الفولاذ، مما يُحسّن بشكل ملحوظ مقاومة الأكسدة عند درجات الحرارة العالية والاستقرار الحراري - وهو الأساس المعدني لأداء A106 عند درجات الحرارة العالية.

API 5L: لا يشترط حدًا أدنى إلزاميًا لنسبة السيليكون؛ مصمم بناءً على مبادئ السبائك الدقيقة منخفضة الكربون. يُعطي الأولوية لصلابة الصدمات عند درجات الحرارة المنخفضة وقابلية اللحام، مما ينتج عنه استقرار خدمة أقل على المدى الطويل عند درجات الحرارة العالية مقارنةً بـ A106.


4.3. نطاق المقاسات
ASTM A106: من 1/2 بوصة إلى 26 بوصة (القطر الخارجي من 13.7 إلى 660 مم)؛ سماكة الجدار من SCH10 إلى SCH160، بما في ذلك XS وXXS. يُستخدم بشكل أساسي لأنابيب العمليات ذات الأقطار الصغيرة والمتوسطة، والتي تعمل تحت ضغط ودرجة حرارة عاليتين.

API 5L: نطاق واسع للغاية من الأحجام، يمتد من 1/8 بوصة إلى أقطار كبيرة جدًا تصل إلى 80 بوصة. قادر على تلبية متطلبات الشبكات البلدية، وخطوط النقل الرئيسية بين المحافظات، وخطوط الأنابيب البحرية عالية السعة.
