Tabla de pesos de tuberías Schedule 40

El peso de una tubería Schedule 40 depende principalmente de su diámetro nominal, diámetro exterior y espesor de pared. Para tuberías de acero al carbono, una tubería Schedule 40 de 2 pulgadas pesa aproximadamente 3,65 lb/pie (5,43 kg/m), mientras que una tubería Schedule 40 de 4 pulgadas pesa aproximadamente 10,79 lb/pie (16,06 kg/m). La tabla a continuación proporciona una tabla práctica de pesos para tuberías Schedule 40 desde NPS 1/8 hasta 24, incluyendo diámetro exterior, espesor de pared, diámetro interior, peso por pie y peso por metro. Estos valores se basan en las dimensiones estándar de las tuberías de acero Schedule 40. La norma ASME B36.10 cubre las dimensiones estandarizadas de las tuberías de acero forjado soldadas y sin costura, incluyendo espesores de pared y pesos nominales.

Para los tamaños comunes de acero al carbono, la tubería NPS 1/2 Schedule 40 pesa aproximadamente 0,85 lb/pie, la NPS 2 pesa 3,65 lb/pie, la NPS 4 pesa 10,79 lb/pie, la NPS 6 pesa 18,97 lb/pie y la NPS 8 pesa 28,55 lb/pie.

Esta guía proporciona una referencia práctica para el cálculo del peso de las tuberías. Incluye una tabla de pesos detallada, una fórmula de cálculo sencilla y los principales factores que pueden causar que el peso real de la tubería varíe con respecto a los valores teóricos.

Tabla de Peso de Tuberías Schedule 40
La siguiente tabla está diseñada para estimar el peso de las tuberías, las cargas de transporte, las cantidades de material y los cálculos de ingeniería preliminares.

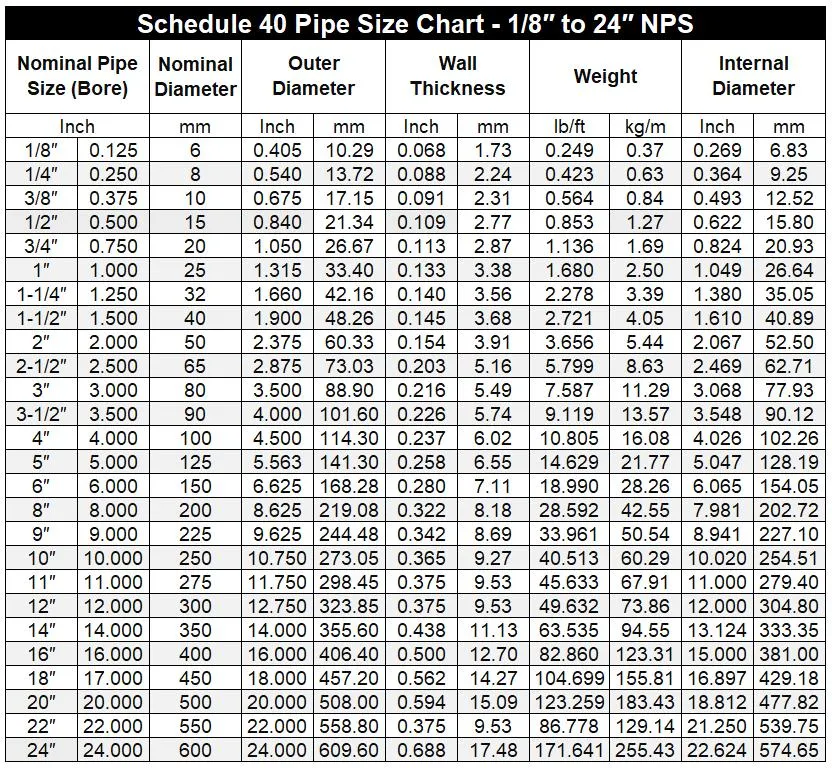

Tabla de Peso de Tuberías Schedule 40 (1/2″ – 24″)

NPS	DN	ID (in)	ID (mm)	Weight (lb/ft)	Weight (kg/m)
1/8"	6	0.269	6.83	0.24	0.37
1/4"	8	0.364	9.25	0.43	0.63
3/8"	10	0.493	12.52	0.57	0.84
1/2"	15	0.622	15.8	0.85	1.27
3/4"	20	0.824	20.93	1.13	1.69
1"	25	1.049	26.64	1.68	2.5
1-1/4"	32	1.38	35.05	2.27	3.39
1-1/2"	40	1.61	40.89	2.72	4.05
2"	50	2.067	52.5	3.66	5.44
2-1/2"	65	2.469	62.71	5.79	8.63
3"	80	3.068	77.93	7.58	11.29
3-1/2"	90	3.548	90.12	9.11	13.57
4"	100	4.026	102.26	10.79	16.07
5"	125	5.047	128.19	14.62	21.77
6"	150	6.065	154.05	18.99	28.26
8"	200	7.981	202.72	28.58	42.55
10"	250	10.02	254.51	40.52	60.29
12"	300	11.938	303.23	53.57	79.7
14"	350	13.124	333.35	63.5	94.55
16"	400	15	381	82.85	123.3
18"	450	16.876	428.67	104.76	155.87
20"	500	18.812	477.82	123.23	183.42
24"	600	22.624	574.65	171.45	255.24

Las tablas de referencia publicadas del Anexo 40 muestran el mismo patrón dimensional estándar, con NPS, OD, espesor de pared, ID y peso nominal listados conjuntamente.

Nota: Los valores de peso son nominales/teóricos para tubería de acero de extremos lisos. El peso real entregado puede variar debido a las tolerancias de fabricación, tolerancias de longitud, acabado de los extremos, recubrimiento, revestimiento y densidad del material.

Pesos comunes de tuberías Schedule 40: un vistazo rápido
Para referencia rápida:
1/2" SCH 40: 1,27 kg/m
1" SCH 40: 2,50 kg/m
2" SCH 40: 5,44 kg/m
3" SCH 40: 11,29 kg/m
4" SCH 40: 16,07 kg/m
6" SCH 40: 28,26 kg/m
8" SCH 40: 42,55 kg/m
10" SCH 40: 60,32 kg/m
12" SCH 40: 81,68 kg/m
Estos valores son útiles para elaborar un cálculo de materiales o comparar presupuestos de proveedores.

Las tablas estándar de la norma ASME B36.10M se basan en datos clave: NPS, OD, espesor de pared y peso del extremo liso. Por ejemplo, una tubería de 16" Sch 40 tiene un diámetro exterior (DE) de 16,000", un espesor de pared de 0,500" y un peso de 82,85 lb/pie; una tubería de 18" tiene un espesor de pared de 0,562" y pesa 104,76 lb/pie; una tubería de 20" tiene un espesor de pared de 0,594" y pesa 123,23 lb/pie; y una tubería de 24" tiene un espesor de pared de 0,688" y pesa 171,45 lb/pie.

¿Qué es el peso de una tubería Sch 40?
El peso de una tubería Sch 40 se refiere al peso de una tubería Sch 40 según su tamaño, espesor de pared y material. La designación Sch 40 en sí misma no especifica el peso exacto de una tubería.
En cambio, el peso de la tubería se determina por tres factores principales:
Diámetro exterior (DE)
Espesor de pared (EP)
Densidad del material
Para tuberías de acero al carbono, los fabricantes y proveedores suelen indicar el peso en la sección transversal (SCH). Peso de la tubería Schedule 40 en kg/m o lb/ft. Estas medidas facilitan la estimación del peso total del material para un proyecto. El peso de la tubería es útil para el cálculo de materiales, el cálculo de envíos, las cargas estructurales, la manipulación y la adquisición. Dado que el espesor de pared de la tubería Schedule 40 varía con el tamaño nominal, el peso por pie o metro también cambia de un tamaño de tubería a otro. Para una compra precisa, verifique siempre el NPS, el diámetro exterior, el espesor de pared, el grado del material y la norma de tubería aplicable, en lugar de basarse únicamente en la designación Schedule 40.

¿Cómo se calcula el peso de la tubería Schedule 40?

Para una tubería de acero al carbono de extremo liso, el peso teórico se puede calcular a partir del área de la sección transversal anular y la densidad del acero.

Una fórmula de uso común es:
Peso (lb/ft) = 10.6802 × t × (OD − t)
Donde:
t = espesor de pared en pulgadas
OD = diámetro exterior en pulgadas
10.6802 incluye los factores de conversión y una densidad del acero al carbono aproximada de 10.6802 0,2836 lb/pulg³.
Para una tubería Schedule 40 de 2 pulgadas:
Diámetro exterior = 2,375 pulg.
Espesor de pared = 0,154 pulg.
Por lo tanto:
Peso ≈ 10,6802 × 0,154 × (2,375 − 0,154)
Peso ≈ 3,65 lb/pie³
Este resultado calculado concuerda bastante con las tablas de peso estándar de la Schedule 40.

¿Cuánto pesa una tubería Schedule 40?
No existe un peso único para las tuberías Schedule 40.
El peso varía según el diámetro nominal, el diámetro exterior, las dimensiones de la pared, la densidad del material y la longitud de la tubería.

Pipe Size	Approx. Weight
1" SCH 40	2.50 kg/m
2" SCH 40	5.44 kg/m
3" SCH 40	11.29 kg/m
4" SCH 40	16.07 kg/m
6" SCH 40	28.26 kg/m
8" SCH 40	42.55 kg/m
10" SCH 40	60.32 kg/m
12" SCH 40	81.68 kg/m

A medida que aumenta el diámetro de la tubería, generalmente también aumenta la cantidad de acero por unidad de longitud. Esto provoca que las tuberías Schedule 40 de mayor diámetro pesen considerablemente más que las de menor diámetro. Para la adquisición, siempre identifique el NPS exacto y el grado del material antes de utilizar un valor de peso en una cotización.

Peso de la tubería Schedule 40 por metro (kg/m)
La unidad kg/m es una de las más útiles para calcular el peso de las tuberías de acero.
Tubería de 2" SCH 40 = 5,44 kg/m
Tubería de 3" SCH 40 = 11,29 kg/m
Tubería de 4" SCH 40 = 16,07 kg/m
Tubería de 6" SCH 40 = 28,26 kg/m
Tubería de 8" SCH 40 = 42,55 kg/m
Para calcular el peso de una longitud específica:
Peso = kg/m × longitud de la tubería
Por ejemplo, si necesita 50 metros de tubería de 4 pulgadas Schedule 40:
16,07 × 50 = 803,5 kg
El peso teórico de la tubería es de aproximadamente 803,5 kg.

Peso de la tubería Schedule 40 por pie
En EE. UU. y otros proyectos que utilizan unidades imperiales, se suele usar lb/pie en lugar de kg/m.
Tubería de 2" SCH 40 = 3,66 lb/pie
Tubería de 3" SCH 40 = 7,59 lb/pie
Tubería de 4" SCH 40 = 10.80 lb/pie
6" SCH 40 = 18.98 lb/pie
8" SCH 40 = 28.58 lb/pie
10" SCH 40 = 40.53 lb/pie
12" SCH 40 = 54.87 lb/pie
La conversión aproximada es:
1 kg/m = 0.67197 lb/pie
Por lo tanto:
16.07 kg/m × 0.67197 = 10.80 lb/pie
Una tubería de acero al carbono Schedule 40 de 4 pulgadas pesa aproximadamente 10.80 lb por pie.

¿Cuánto pesa una tubería Schedule 40 de 6 metros?
Muchos pedidos internacionales de tuberías de acero utilizan longitudes de 6 metros.
El cálculo es sencillo:
Peso por tubería = kg/m × longitud de la tubería
Para una tubería de 4 pulgadas (Schedule 40):
16,07 × 6 = 96,42 kg
Por lo tanto, una tubería de 6 metros (4 pulgadas, Schedule 40) pesa aproximadamente 96,42 kg en teoría.

NPS	Weight (kg/m)	Approx. Weight per 6 m
1/2"	1.27	7.62 kg
1"	2.5	15.00 kg
2"	5.44	32.64 kg
3"	11.29	67.74 kg
4"	16.07	96.42 kg
6"	28.26	169.56 kg
8"	42.55	255.30 kg
10"	60.32	361.92 kg
12"	81.68	490.08 kg

Preguntas frecuentes
¿Cuál es el peso de una tubería Schedule 40?
El peso depende del diámetro de la tubería. Por ejemplo, una tubería de acero al carbono Schedule 40 de 2 pulgadas pesa aproximadamente 5,44 kg/m, mientras que una de 4 pulgadas pesa aproximadamente 16,07 kg/m.

¿Cuánto pesa una tubería Schedule 40 de 4 pulgadas?
Una tubería de acero al carbono Schedule 40 de 4 pulgadas pesa aproximadamente 16,07 kg/m o 10,80 lb/pie.
Una tubería de 6 metros pesa aproximadamente 96,42 kg teóricamente.

¿Cuánto pesa una tubería Schedule 40 de 2 pulgadas?
Una tubería de acero al carbono Schedule 40 de 2 pulgadas pesa aproximadamente 5,44 kg/m, lo que equivale a unos 3,66 lb/pie.

¿Cuánto pesa una tubería Schedule 40 por pie?
El peso depende del diámetro nominal (NPS). Por ejemplo, una tubería SCH 40 de 2 pulgadas pesa aproximadamente 3,66 lb/pie, mientras que una de 4 pulgadas pesa aproximadamente 10,80 lb/pie.

¿Cuánto pesa una tubería Schedule 40 por metro?
El peso varía según el diámetro de la tubería. Una tubería SCH 40 de 2 pulgadas pesa aproximadamente 5,44 kg/m, y una de 4 pulgadas pesa aproximadamente 16,07 kg/m.

¿Cuál es la fórmula para calcular el peso de una tubería Schedule 40?
Para el peso teórico de una tubería de acero al carbono:
W = 0,02466 × (D − t) × t
donde W se expresa en kg/m, D es el diámetro exterior en mm y t es el espesor de la pared en mm.

Conclusión
Una tabla de pesos de tuberías Schedule 40 es útil para mucho más que simplemente comprobar el peso de una tubería. Ayuda a los compradores a estimar el tonelaje del proyecto, comparar presupuestos, calcular los requisitos de transporte y preparar planes de envío preliminares. Los valores más comunes son:
2" SCH 40: 5,44 kg/m
3" SCH 40: 11,29 kg/m
4" SCH 40: 16,07 kg/m
6" SCH 40: 28,26 kg/m
8" SCH 40: 42,55 kg/m
10" SCH 40: 60,32 kg/m
12" SCH 40: 81,68 kg/m
Para obtener una cotización comercial precisa, los valores teóricos de la tabla deben combinarse con las especificaciones reales de la tubería, la longitud, la cantidad, el recubrimiento y los requisitos de embalaje. Si necesita tubería de acero al carbono Schedule 40, envíe a su proveedor el NPS, el grado, la longitud, la cantidad y el destino requeridos. De esta manera, podrán confirmar las especificaciones de la tubería y el peso estimado del envío.
