جدول أوزان الأنابيب من الجدول 40

يعتمد وزن أنابيب الجدول 40 بشكل أساسي على حجمها الاسمي وقطرها الخارجي وسماكة جدارها. بالنسبة لأنابيب الصلب الكربوني، يزن أنبوب الجدول 40 بقطر 2 بوصة حوالي 3.65 رطل/قدم (5.43 كجم/م)، بينما يزن أنبوب الجدول 40 بقطر 4 بوصات حوالي 10.79 رطل/قدم (16.06 كجم/م). يوضح الجدول أدناه مخططًا عمليًا لأوزان أنابيب الجدول 40 من القطر الاسمي 1/8 بوصة إلى 24 بوصة، بما في ذلك القطر الخارجي وسماكة الجدار والقطر الداخلي والوزن لكل قدم والوزن لكل متر. تستند هذه القيم إلى أبعاد أنابيب الصلب القياسية من الجدول 40. يغطي معيار ASME B36.10 الأبعاد القياسية لأنابيب الصلب الملحومة وغير الملحومة، بما في ذلك سماكة الجدار والأوزان الاسمية.


بالنسبة لأحجام أنابيب الصلب الكربوني الشائعة، يبلغ وزن أنبوب NPS 1/2 بوصة من النوع Schedule 40 حوالي 0.85 رطل/قدم، وNPS 2 بوصة 3.65 رطل/قدم، وNPS 4 بوصة 10.79 رطل/قدم، وNPS 6 بوصة 18.97 رطل/قدم، وNPS 8 بوصة 28.55 رطل/قدم.

يوفر هذا الدليل مرجعًا عمليًا لحسابات وزن الأنابيب. ويتضمن جدولًا تفصيليًا للأوزان، ومعادلة حساب سهلة الاستخدام، والعوامل الرئيسية التي قد تؤدي إلى اختلاف وزن الأنبوب الفعلي عن القيم النظرية.

جدول أوزان أنابيب Schedule 40
يُستخدم الجدول التالي لتقدير وزن الأنابيب، وأحمال النقل، وكميات المواد، والحسابات الهندسية الأولية.

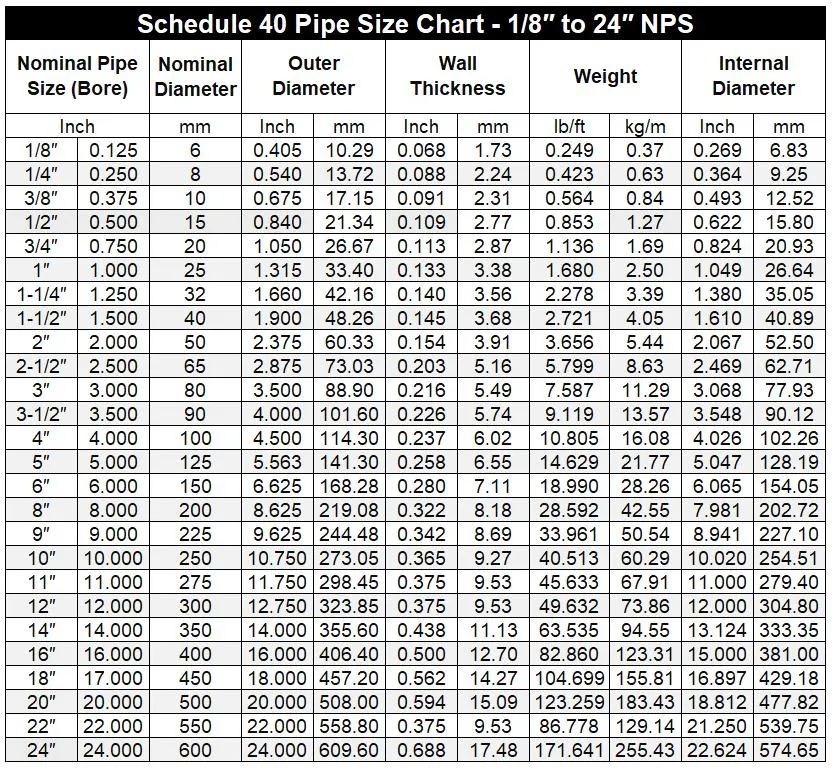

جدول أوزان أنابيب Schedule 40 (من 1/2 بوصة إلى 24 بوصة)

NPS	DN	ID (in)	ID (mm)	Weight (lb/ft)	Weight (kg/m)
1/8"	6	0.269	6.83	0.24	0.37
1/4"	8	0.364	9.25	0.43	0.63
3/8"	10	0.493	12.52	0.57	0.84
1/2"	15	0.622	15.8	0.85	1.27
3/4"	20	0.824	20.93	1.13	1.69
1"	25	1.049	26.64	1.68	2.5
1-1/4"	32	1.38	35.05	2.27	3.39
1-1/2"	40	1.61	40.89	2.72	4.05
2"	50	2.067	52.5	3.66	5.44
2-1/2"	65	2.469	62.71	5.79	8.63
3"	80	3.068	77.93	7.58	11.29
3-1/2"	90	3.548	90.12	9.11	13.57
4"	100	4.026	102.26	10.79	16.07
5"	125	5.047	128.19	14.62	21.77
6"	150	6.065	154.05	18.99	28.26
8"	200	7.981	202.72	28.58	42.55
10"	250	10.02	254.51	40.52	60.29
12"	300	11.938	303.23	53.57	79.7
14"	350	13.124	333.35	63.5	94.55
16"	400	15	381	82.85	123.3
18"	450	16.876	428.67	104.76	155.87
20"	500	18.812	477.82	123.23	183.42
24"	600	22.624	574.65	171.45	255.24

تُظهر جداول المواصفات المرجعية المنشورة (الجدول 40) نفس نمط الأبعاد القياسي، حيث تُدرج معًا كل من القطر الاسمي للأنبوب (NPS)، والقطر الخارجي (OD)، وسُمك الجدار، والقطر الداخلي (ID)، والوزن الاسمي.
ملاحظة: قيم الوزن هي قيم اسمية/نظرية لأنابيب الصلب ذات النهايات العادية. قد يختلف الوزن الفعلي عند التسليم بسبب تفاوتات التصنيع، وتفاوتات الطول، وتشطيبات النهايات، والطلاء، والتبطين، وكثافة المادة.

أوزان أنابيب الجدول 40 الشائعة باختصار
للرجوع السريع:
نصف بوصة SCH 40: 1.27 كجم/م
بوصة واحدة SCH 40: 2.50 كجم/م
بوصتان SCH 40: 5.44 كجم/م
ثلاث بوصات SCH 40: 11.29 كجم/م
أربع بوصات SCH 40: 16.07 كجم/م
ست بوصات SCH 40: 28.26 كجم/م
ثماني بوصات SCH 40: 42.55 كجم/م
عشر بوصات SCH 40: 60.32 كجم/م
اثنا عشر بوصة SCH 40: 81.68 كجم/م
تُفيد هذه القيم عند إعداد قائمة المواد أو مقارنة عروض الأسعار من الموردين.

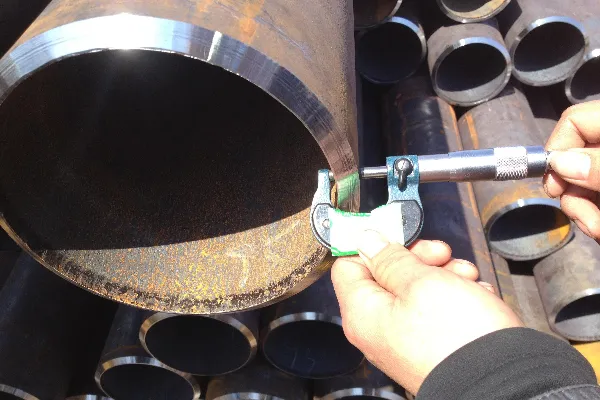

تستند الجداول القياسية في ASME B36.10M إلى نقاط البيانات الرئيسية: NPS، OD، سمك الجدار، ووزن الطرف العادي. على سبيل المثال، يبلغ القطر الخارجي لأنبوب من النوع Sch 40 مقاس 16 بوصة 16.000 بوصة، وسُمك جداره 0.500 بوصة، ووزنه 82.85 رطل/قدم؛ ويبلغ سُمك جدار أنبوب مقاس 18 بوصة 0.562 بوصة، ووزنه 104.76 رطل/قدم؛ ويبلغ سُمك جدار أنبوب مقاس 20 بوصة 0.594 بوصة، ووزنه 123.23 رطل/قدم؛ ويبلغ سُمك جدار أنبوب مقاس 24 بوصة 0.688 بوصة، ووزنه 171.45 رطل/قدم.

ما هو وزن أنبوب من النوع Sch 40؟
يشير وزن أنبوب من النوع Sch 40 إلى وزنه بناءً على حجمه وسُمك جداره ومادته. ولا يُحدد تصنيف Sch 40 نفسه الوزن الدقيق للأنبوب.
بدلاً من ذلك، يُحدد وزن الأنبوب بثلاثة عوامل رئيسية:
القطر الخارجي
سُمك الجدار
كثافة المادة
للفولاذ الكربوني عادةً ما يُدرج مصنّعو ومورّدو الأنابيب وزن أنابيب SCH 40 بالكيلوغرام/متر أو الرطل/قدم. تُسهّل هذه القياسات تقدير الوزن الإجمالي للمواد في المشروع. يُفيد وزن الأنبوب في حساب كميات المواد، وتكاليف الشحن، والأحمال الإنشائية، والمناولة، والتوريد. نظرًا لاختلاف سُمك جدار أنابيب SCH 40 باختلاف حجم الأنبوب الاسمي، فإنّ الوزن لكل قدم أو متر يختلف أيضًا من حجم أنبوب لآخر. لضمان دقة الشراء، يُنصح دائمًا بالتحقق من القطر الاسمي للأنبوب (NPS)، والقطر الخارجي، وسُمك الجدار، ونوع المادة، ومعيار الأنبوب المُطبّق، بدلًا من الاعتماد على تصنيف SCH 40 فقط.

كيف يُحسب وزن أنابيب SCH 40؟
بالنسبة لأنبوب فولاذي كربوني ذي نهايات عادية، يُمكن حساب الوزن النظري من مساحة المقطع العرضي الحلقي للأنبوب وكثافة الفولاذ.

إحدى الصيغ الشائعة الاستخدام هي:
الوزن (رطل/قدم) = 10.6802 × سُمك الجدار × (القطر الخارجي - سُمك الجدار)
حيث:
سُمك الجدار = سُمك الجدار بالبوصة
القطر الخارجي = القطر الخارجي بالبوصة
10.6802 تتضمن عوامل التحويل و كثافة الفولاذ الكربوني حوالي 0.2836 رطل/بوصة مكعبة.

لأنبوب قياس 2 بوصة من النوع Schedule 40:
القطر الخارجي = 2.375 بوصة
سُمك الجدار = 0.154 بوصة
إذن:
الوزن ≈ 10.6802 × 0.154 × (2.375 - 0.154)
الوزن ≈ 3.65 رطل/قدم
تتوافق هذه النتيجة المحسوبة بشكل كبير مع جداول أوزان النوع Schedule 40 القياسية.

كم يبلغ وزن أنبوب الجدول 40؟
لا يوجد وزن محدد لأنبوب الجدول 40.
يختلف الوزن تبعًا للمقاس الاسمي للأنبوب، وقطره الخارجي، وأبعاد جداره، وكثافة مادته، وطوله.

Pipe Size	Approx. Weight
1" SCH 40	2.50 kg/m
2" SCH 40	5.44 kg/m
3" SCH 40	11.29 kg/m
4" SCH 40	16.07 kg/m
6" SCH 40	28.26 kg/m
8" SCH 40	42.55 kg/m
10" SCH 40	60.32 kg/m
12" SCH 40	81.68 kg/m

مع ازدياد قطر الأنابيب، تزداد كمية الفولاذ لكل وحدة طول بشكل عام. وهذا ما يجعل أنابيب الجدول 40 الأكبر حجمًا أثقل وزنًا بكثير من الأنابيب الأصغر. عند الشراء، يجب دائمًا تحديد القطر الاسمي للأنابيب (NPS) ونوع المادة بدقة قبل استخدام قيمة الوزن في عرض السعر.

وزن أنابيب الجدول 40 لكل متر
كجم/م هي إحدى أكثر الوحدات فائدة لحساب وزن أنابيب الفولاذ.


وزن أنابيب الجدول 40 لكل متر

كجم/م هي إحدى أكثر الوحدات فائدة لحساب وزن أنابيب الفولاذ.


2 بوصة SCH 40 = 5.44 كجم/م
3 بوصة SCH 40 = 11.29 كجم/م
4 بوصة SCH 40 = 16.07 كجم/م
6 بوصة SCH 40 = 28.26 كجم/م
8 بوصة SCH 40 = 42.55 كجم/م
لحساب وزن طول محدد:
الوزن = كجم/م × طول الأنبوب
على سبيل المثال، إذا كنت بحاجة إلى 50 مترًا من أنبوب مقاس 4 بوصات من النوع Schedule 40:
16.07 × 50 = 803.5 كجم
الوزن النظري للأنبوب هو 803.5 كجم تقريبًا.

وزن أنبوب Schedule 40 لكل قدم
غالبًا ما تستخدم المشاريع الأمريكية وغيرها من المشاريع التي تستخدم الوحدات الإمبراطورية وحدة رطل/قدم بدلًا من كجم/م.
2 بوصة SCH 40 = 3.66 رطل/قدم
3 بوصة SCH 40 = 7.59 رطل/قدم
4 بوصة SCH 40 = 10.80 رطل/قدم
6 بوصات SCH 40 = 18.98 رطل/قدم
8 بوصات SCH 40 = 28.58 رطل/قدم
10 بوصات SCH 40 = 40.53 رطل/قدم
12 بوصة SCH 40 = 54.87 رطل/قدم
التحويل التقريبي هو:
1 كجم/م = 0.67197 رطل/قدم
إذن:
16.07 كجم/م × 0.67197 = 10.80 رطل/قدم
يبلغ وزن أنبوب فولاذي كربوني من النوع Schedule 40 بقطر 4 بوصات حوالي 10.80 رطل لكل قدم.

كم يبلغ وزن أنبوب من النوع Schedule 40 بطول 6 أمتار؟
تستخدم العديد من طلبات أنابيب الصلب الدولية أطوالًا تبلغ 6 أمتار.

الحساب بسيط:
وزن الأنبوب = (كجم/م) × طول الأنبوب
بالنسبة لأنبوب قياس 4 بوصات من النوع SCH 40:

16.07 × 6 = 96.42 كجم
إذن، يزن أنبوب قياس 4 بوصات من النوع SCH 40 بطول 6 أمتار حوالي 96.42 كجم نظريًا.

NPS	Weight (kg/m)	Approx. Weight per 6 m
1/2"	1.27	7.62 kg
1"	2.5	15.00 kg
2"	5.44	32.64 kg
3"	11.29	67.74 kg
4"	16.07	96.42 kg
6"	28.26	169.56 kg
8"	42.55	255.30 kg
10"	60.32	361.92 kg
12"	81.68	490.08 kg

الأسئلة الشائعة
ما هو وزن أنبوب الجدول 40؟

يعتمد الوزن على قطر الأنبوب. على سبيل المثال، يزن أنبوب فولاذي كربوني من الجدول 40 بقطر 2 بوصة حوالي 5.44 كجم/م، بينما يزن أنبوب من الجدول 40 بقطر 4 بوصات حوالي 16.07 كجم/م.

كم يزن أنبوب الجدول 40 بقطر 4 بوصات؟
يزن أنبوب فولاذي كربوني من الجدول 40 بقطر 4 بوصات حوالي 16.07 كجم/م أو 10.80 رطل/قدم.
يبلغ وزن أنبوب بطول 6 أمتار نظريًا حوالي 96.42 كجم.

كم يزن أنبوب الجدول 40 بقطر 2 بوصة؟
يزن أنبوب فولاذي كربوني من الجدول 40 بقطر 2 بوصة حوالي 5.44 كجم/م، أي ما يعادل حوالي 3.66 رطل/قدم.

كم يزن أنبوب الجدول 40 للقدم الواحدة؟
يعتمد الوزن على القطر الاسمي للأنبوب (NPS). على سبيل المثال، يزن أنبوب من نوع SCH 40 بقطر بوصتين حوالي 3.66 رطل/قدم، بينما يزن أنبوب من نفس النوع بقطر أربع بوصات حوالي 10.80 رطل/قدم.

ما هو وزن أنبوب من نوع SCH 40 للمتر الواحد؟
يختلف الوزن باختلاف قطر الأنبوب. يزن أنبوب من نوع SCH 40 بقطر بوصتين حوالي 5.44 كجم/م، بينما يزن أنبوب من نفس النوع بقطر أربع بوصات حوالي 16.07 كجم/م.

ما هي معادلة حساب وزن أنبوب من نوع SCH 40؟
لحساب الوزن النظري لأنبوب من الفولاذ الكربوني:
W = 0.02466 × (D − t) × t
حيث W هي الوزن بالكيلوجرام/م، وD هو القطر الخارجي بالمليمتر، وt هو سمك الجدار بالمليمتر.

الخلاصة: يُعدّ جدول أوزان أنابيب SCH 40 مفيدًا لأكثر من مجرد معرفة وزن أنبوب واحد. فهو يساعد المشترين على تقدير حمولة المشروع، ومقارنة عروض الأسعار، وحساب متطلبات النقل، وإعداد خطط الشحن الأولية. تشمل القيم الأكثر شيوعًا ما يلي:
2 بوصة SCH 40: 5.44 كجم/م
3 بوصات SCH 40: 11.29 كجم/م
4 بوصات SCH 40: 16.07 كجم/م
6 بوصات SCH 40: 28.26 كجم/م
8 بوصات SCH 40: 42.55 كجم/م
10 بوصات SCH 40: 60.32 كجم/م
12 بوصة SCH 40: 81.68 كجم/م
للحصول على عرض أسعار تجاري دقيق، يجب دمج قيم الجدول النظري مع مواصفات الأنابيب الفعلية، والطول، والكمية، والطلاء، ومتطلبات التعبئة. إذا كنتَ تستورد أنابيب فولاذية كربونية من النوع Schedule 40، فأرسل إلى المورّد القطر الاسمي المطلوب، والدرجة، والطول، والكمية، والوجهة. سيتمكن المورّد حينها من تأكيد مواصفات الأنابيب المناسبة والوزن التقديري للشحنة.
